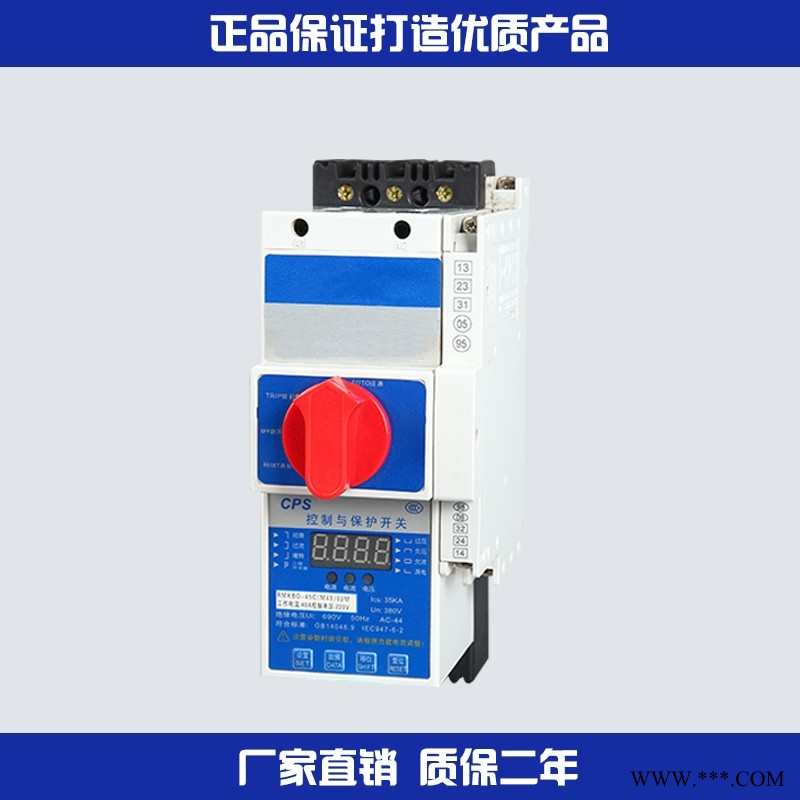

RMKB0控制保护开关原理 消防型电动机保护器模块和附件的种类与用途

RMKBO控制保护开关接线方式 东保电气主体：具有短路（类似MCCB及熔断器的短路保护功能）、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。

◇控制器：

RMKB0控制保护开关原理 消防型电动机保护器采用微处理器（MCU）实现数字式整定、LED指示，同时具有剩余电流保护（漏电保护）功能，可以根据用户需要选择其中一种30mA、100mA、200mA、300mA、500mA剩余电流保护值（订货时需在型号后面注明剩余电流值）。控制器对电动机或配电电路中的电量信号采样，通过嵌入式软件分析运算，发出相应处理指令，控制KB0主电路的通断并可提供两组无源输出触点信号，根据要求选择，按用途分为多种型式、类别和规格。

◇辅助触头（机械无源F型和L型）：与主电路触头联动，具有电气控制与指示功能。按触头对数分为多种规格。可同时提供8对辅助触头。

◇信号报警触头（机械无源）：同F型辅助触头一体与操作机构联动，具有工作状态及故障原因指示功能。具备3对并可同时提供任2对信号报警触头。

◇隔离辅助触头（机械无源）：与隔离型操作机构联动，实现控制电路或（和）辅助电路的隔离指示功能。可同时提供2对辅助触头。

◇面板操作机构：安装于成套装置的面板上，不需开启即可对KB0-B进行就地操作，包括接通、分断、再扣（复位）。具有各种安装方向的不同型式与规格。

RMKB0控制保护开关原理 消防型电动机保护器控制电路转换模块：实现控制电路交直流转换、低电压控制（如PLC直接控制）功能。

◇零序互感器：用于检测主回路中的剩余电流，并通过接线的方式将信号传送至控制器。
