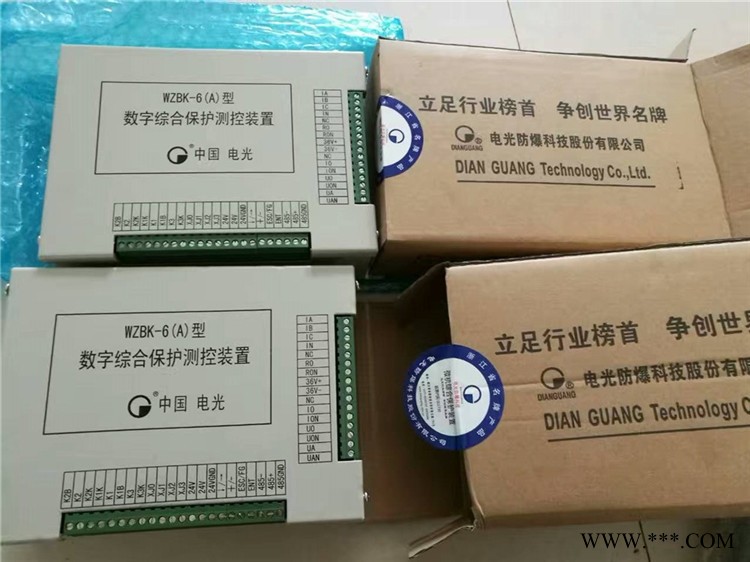

WZBK-6(D)型智能化微机综合保护装置WZBK-6(A)型数字综合保护测控装置
WZBK-6（A)型数字综合保护测控装置是新型高性能微机监控保护系列产品之一，主要应用于工业系统交流50Hz,标称电压660V及以上的电网中，用于改善供电电压质量的控制装置。本装置以16位单片机为核心，辅以工业级外围芯片、精密小型互感器、小型专用继电器，运用科学的算法，使保护灵敏可靠，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在设计上，采用标准化、模块化硬件设计，高精度的A／D转换，AC127V 的电源；在用户介面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示。对重要操作均设有授权密码，既方便了用户操作，又有效地防止了误操作的发生。装置能存贮一套定值，可在线查询、修改，并具备事件顺序记录及事件遥测、遥信远传等功能；具备完备的自检功能，故障定位到主要芯片。装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
技术特征
主要技术指标
1额定电压：660V、1140V；
2额定电流：400A;
3极限分断电流：9000A/660V，7500A/1140V;
4短路保护动作时间：＜100毫秒。
主要功能
漏电保护:
a)经1KΩ电阻漏电动作时间：作分支开关时≤50毫秒（无延时）；200-400毫秒（有延时）；此值可调。
b)在电网每相对地电容不大于1μf，分支每相对地电容不大于0.3μf时，漏电电阻在20K（1140V）、11K（660V）以下能可靠地实现选择性漏电保护和后备保护，在1KΩ漏电时能保证有选择性地实现30毫安秒的安全保护指标。
c)当开关负荷侧绝缘电阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）时总开关、分支开关均能可靠地实现漏电闭锁功能。
d)瓦斯报保护功能
保护器预留了甲烷检测接口，可外接甲烷检测传感器。当瓦斯浓度大于等于2%，保护装置将进行瓦斯报保护动作，如需要此功能，请直接与厂家联系。
e)通讯功能
