适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。在交流50Hz，电压为1140V、660V或380V的供电线路中，对隔爆型三相鼠笼型交流异步电动机进行起动、停止、反转及联台等控制，并能对电动机及供电线路进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向，以下说明以400A为例。
1．2 使用环境 装置应能在下列环境下正常工作：
a） 海拔不超过2000米，周围环境压力为（0.8~1.1）?105Pa；
b） 周围环境温度为－5℃~+40℃；
c） 周围空气相对湿度不大于95%（+25℃）；
d） 须能防止水或其它液体浸入起动器内部；
e） 无剧烈振动、颠簸以及与水平面安装斜度不超过15°。
1．3 产品型号含义与类型 Q J Z －□ / □ （Z）
2、结构特征与工作原理
2．1 结构特征 本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。 起动器由装在撬形底架上的方形隔爆外壳，本体装配（包括可拆装的控制板装配），前门及电器件装配等部分组成，外壳的前门为平面止口式。当前门右侧中部的机械闭锁解锁后可以抬起起动器 智能化 额定电压（V） 额定电流（A） 真空智能型 隔爆兼本安 起动器 2 左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高）前门即可打开，关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。

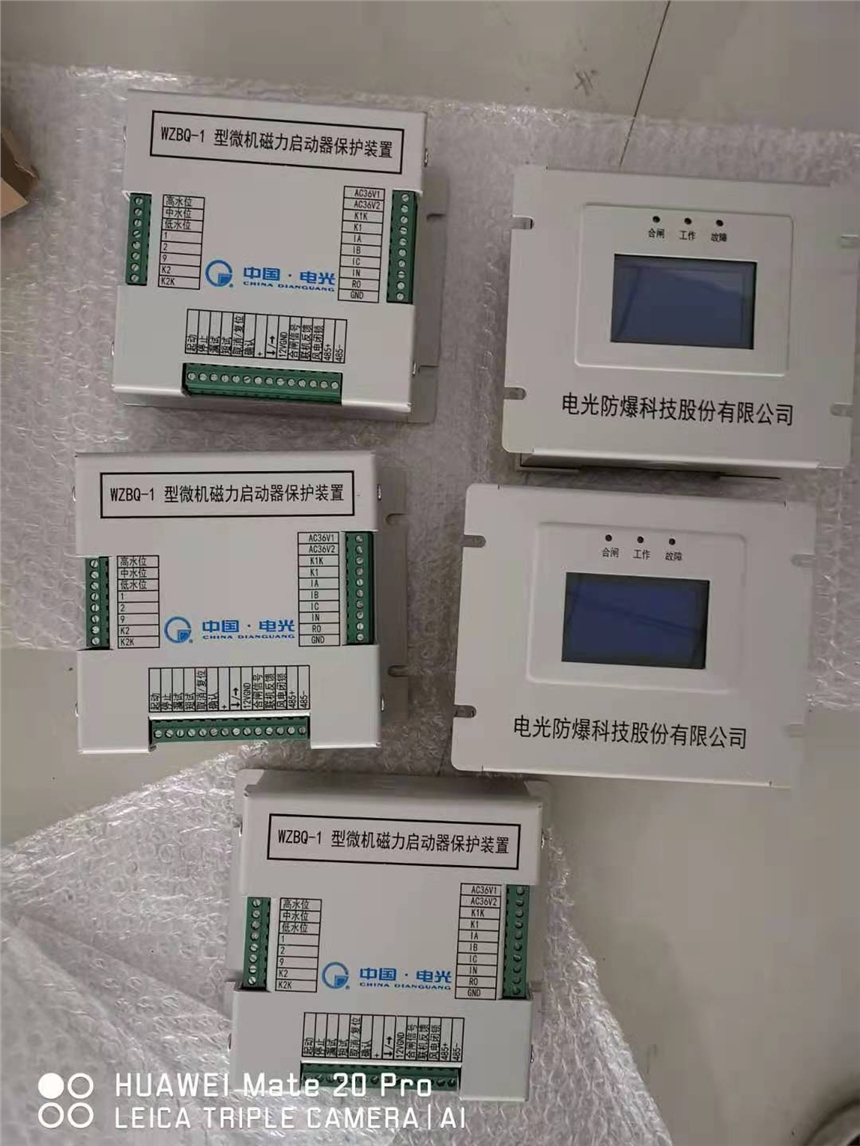

2．2 工作原理 本起动器采用WZBQ—7型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片、精密小型互感器、小型专用继电器，运用科学的算法，使保护灵敏可靠，测量精度高。在设计上，采用标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备多功能、高性能、高抗干扰能力；在用户界面上，采用大屏幕液晶中文蓝屏汉显，菜单式操作。重要操作均设有授权密码，既方便了用户操作，又有效防止了误操作的发生。本装置可在线查询、修改，并具备事件记录和自检等功能。标准的RS－485/RS-232通讯接口，使装置具备遥信、遥测、遥控、遥调等功能，可直接构成井下DGKJ－2000无人值守系统的一部分。
3、技术特征
3.1 主要技术参数和技术性能：
3.1.1 额定电压：1140V、660V或660V、380V；
3.1.2 额定电流：400A；
3.1.3 频率：50Hz；
3.1.4 电流整定范围：30～400A连续可调；
3.1.5 控制电动的功率范围：（设ηCOSφ=0.75） 1140V： ~590KW 660V： ~340KW 380V： ~195KW
3.1.6 主回路真空接触器性能指标：
3．1.6.1 接通能力：4000A、100次；
3．1.6.2 分断能力：3200A、25次；
3．1.6.3 极限分断能力：4500A、3次；
3．1.6.4 电寿命：AC3、60万次； AC4、6万次；
3.1.7 隔离换向开关分断能力：1200A；
3.1.8 控制方式：
3．1.8.1 先导回路控制：近控、远控、联控
3．1.8.2 控制选择：近控、远控
