YEZ112S-4型锥形转子三相异步电动机

一、产品介绍：

YEZ系列锥形转子三相异步电动机是建筑机械专门配套的电动机，如我公司的JK-1系列施工升降机快速曳引机配备的就是YEZ132M-4型电动机。

YEZ112S-4型锥形转子电动机结合电机与制动器于一体，不附加任何电磁设备，具有自动刹车功能，即在切断电源时，依靠转子上压力弹簧产生摩擦力矩制动，可使电机在短时间内停止转动。该电机起动力矩大、制动可靠、可频繁起制动。

YEZ112S-4型起重电动机适用于快速制动与需要频繁制动的场合，也适用于要求起动力矩较大及制动力矩较大的驱动装置，如起重运输机械、机床、生产流水线和其他要求迅速制动的场合中使用。

二、产品结构：

YEZ112S-4型起重电动机为风扇型自冷式，前端盖有连接法兰盘。

定子：定子铁心嵌完线以后，漆浸前进行冲击耐压试验一分钟，经浸漆烘干后成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。电动机的绝缘等级F级。

转子：采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，运转平稳，振动小。

风扇制动轮及风扇罩：电机风扇制动轮采用铸铝合金材料，并配有不含 的制动环。风罩由08F钢板拉伸后冲孔制成，风路通畅，外形美观，刚性好。

三、制动原理：

在电源接通时，转子轴向磁拉力克服弹簧力推开制动轮，电机旋转。切断电源，转子在弹簧力的作用下复位，制动环对电机制动而停止运行。

四、主要性能指标：

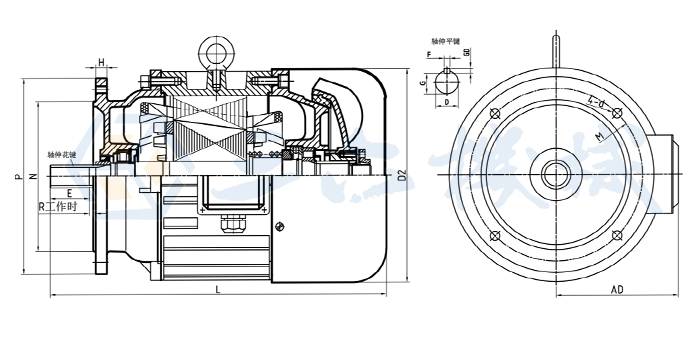

五、电机安装尺寸图：

*选购时请注意：

市场上有些电机标牌上标注的型号是：YEZ112M-4。电机功率3kw。对应到本公司的制动电机机座号就是：YEZ112S-4型。电机的法兰盘为国标尺寸。如果您对此有疑虑，请务必与客服联系，我们将为您提供准确的外形安装尺寸图供您核对，以免您收到货后，无法正常使用！

请您悉知~

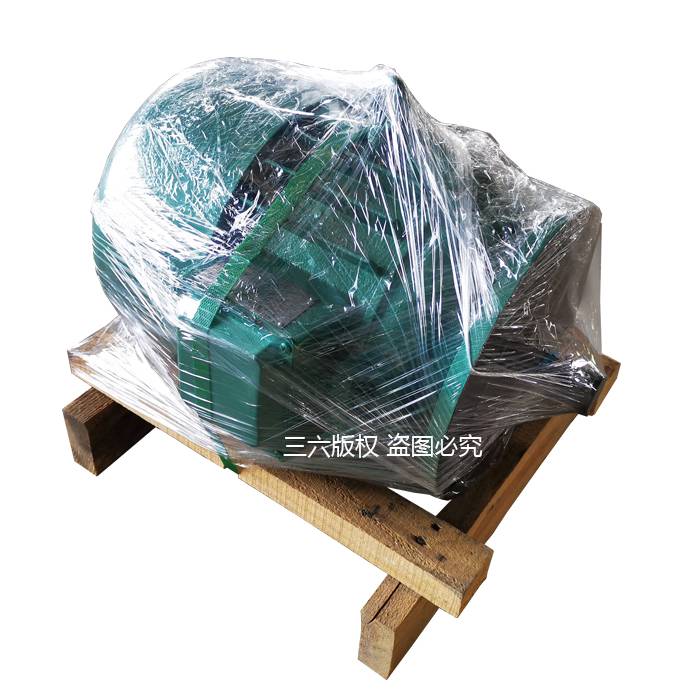

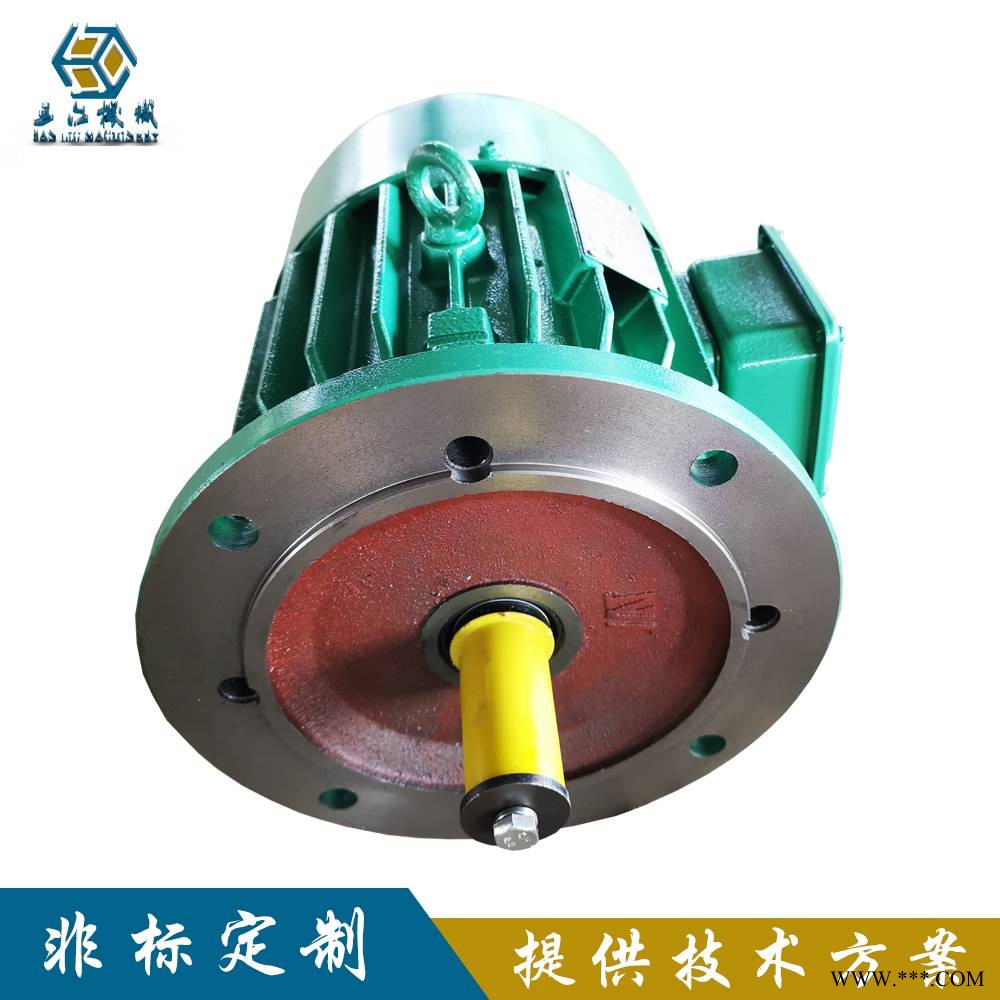

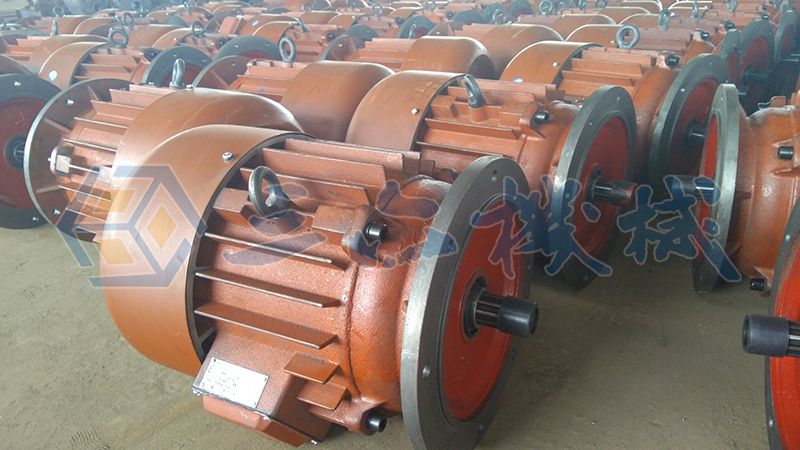

六、电机实物图：

七、运行条件：

1.不允许电机在电压低于360V情况下使用。因电机轴向磁拉力大小与电压平方成正比。如果线路电压低或压降大，电机起动时磁拉力无法克服制动弹簧力，会导致电机无法起动，甚至烧毁电机。

2.不允许电源缺相或三相电压不平衡。电机缺相运行可导致电机发热烧毁。三相电压补平衡度达到1%时，电机空载电流不平衡度可达10%以上，电机不能正常工作。

3.不允许雨淋水冲。雨淋水冲可能使电机键连接处锈死、制动面和制动轮咬合而无法脱开制动状态。

4.不允许电机轴串动受阻时运行。电机轴轴向串动受阻时应停机检查，排除键连接部分锈死、卡死、或咬合故障。如带病运行可导致电机发热烧毁。

5.不允许违反基准工作制或过载运行。电机超过铭牌上规定的断续周期工作制运行、过分频繁起制动或超载运行可致电机发热，严重时电机烧毁。

6.不允许随意乱调锁紧螺母。乱调锁紧螺母可造成电机不能正常工作。如制动弹簧过紧，有可能锁定制动状态；制动弹簧过松，制动失效。
