| 产品特性 : | 防爆 | 品牌 : | 杭荣 |
| 型号 : | SCD-10 | 传感器类型 : | 开关量 |
| 传感轴 : | 丛动轴承 | 加速度范围 : | 45 |
| 精度 : | 99 | 输出类型 : | 常闭 |
| 系列 : | 速度传感器 | 电源电压 : | 220 |
| 特性 : | 刮板机/斗提机用 | 工作温度 : | 100 |
| 封装/外壳 : | 金属 | 安装类型 : | 螺纹安装 |
| 小包装数 : | 1 | 应用领域 : | 电工电气 |

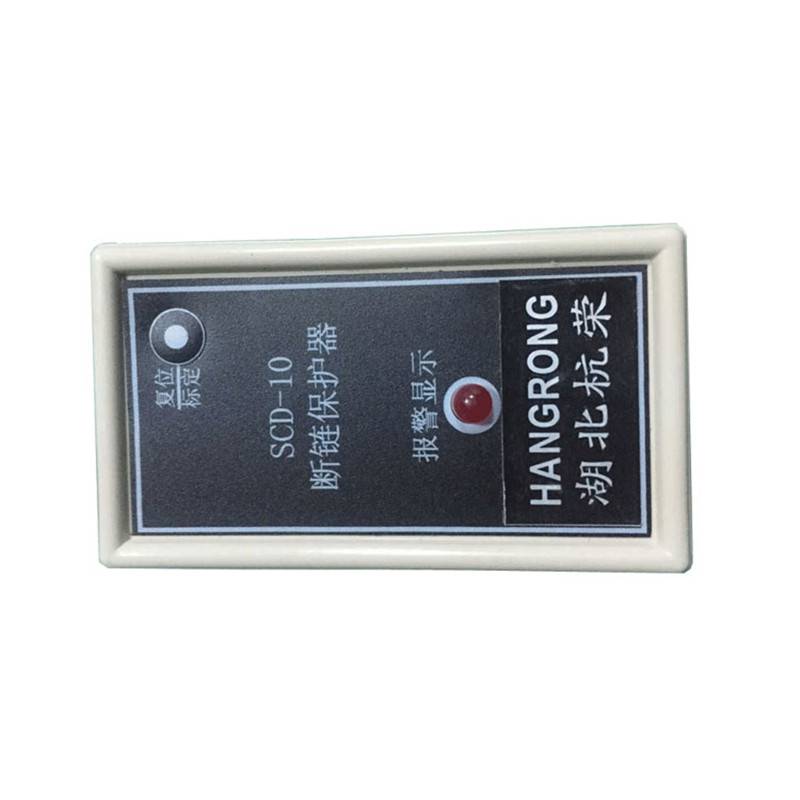

杭荣刮板机/斗提机用/SCD-10速度断链保护器
一、 概述?
SCD系列断链保护器~由速度传感器SCD-1和断链保护器SCD-10组成?是专门针对埋刮板输送机和斗式提升机而开发设计的，也可用于带式输送机，链式输送机，等具有从动轴的输送设备上。
二、使用环境和主要技术指标
环境温度：-20~-40
相对湿度：≤90%~25℃
周围介质：无易燃易爆、无腐蚀性介质的场所。
工作制：24小时工作制
电源?单相220V、50HZ。
输出接口：无源接点、AC220V/5A
三：SCD断链保护器工作原理：
输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。断链保护器监测从动轴转速，当从动轴转速低于设定值，（从动轴正常转速的80%）时候。断链保护器动作，输出一开怪量信号，用于控制驱动电机停止运行，从而保护设备。
并且发出声光报警，提示操作人员处理故障。
四、组成
SCD断链保护器主要由速度传感器SCD-1和信号处理器组成。

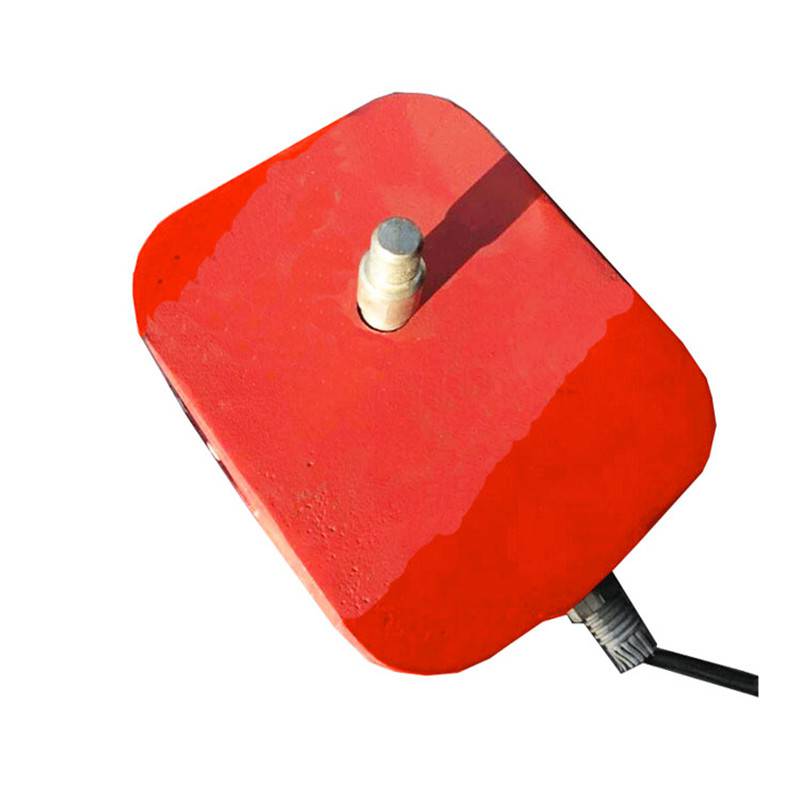

速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转，速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。

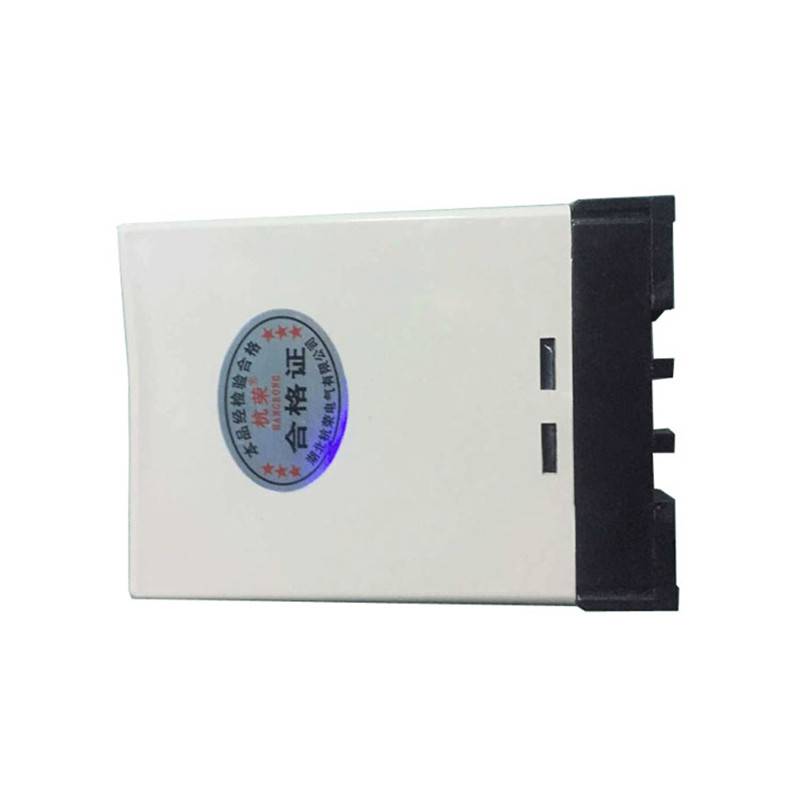

信号处理器脉冲频率检测器，安装于就地电控箱或集控室内，信号处理器接收速度传感器输出信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，信号。处理器动作后会自锁，此时即使速度传感器有正常脉冲信号输入，信号处理器也处于报警保护状态，必须切断处理器电源让信号处理器复位。
五、接线端子说明：
1 电源端?AC220V
2 消耗功率：+-3W
3 输出端：继电器触点
4 触点容量?AC220V/3A或者DC24V3A
5 DC12V传感器电源+端
6 DC12V传感器电源公共端
7 信号输入端
8 使能控制端?与公共端接通时关闭处理器功能，断开后延时7秒后打开处理器功能。
典型应用接线图
六、外形尺寸图
七：速度传感器安装图：
信号处理器印板器件布置图
八：调试
1、按图接好线后，检查接线是否有误。
2、拆下信号处理器的输出线，即信号处理器的3脚或4教接线，处理好绝缘。
3、拆掉信号处理器外壳，装好处理器。
4、逆时针调整速度整定电位器（多圈电位器）至***大。
5、接通电源、启动主机、让主机运转一分钟以上。
6、顺时针缓慢调整速度整定电位器至处理器刚刚好动作，再逆时针调整速度整定电位器3/4-1圈。
7、停止主机，切断处理器电源，把处理器从底座上取出，装回处理器外壳。
8、恢复处理器接线，装回处理器，调整完毕可以使用。
断链保护器SCD-10安装在传动轴、从动轮旁对机械传动轴装置常出现的堵转、卡转、超载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能有效及时的处理。可起到保障生产，维护设备的作用。
应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
