| 产品特性 : | 防雷器 | 是否进口 : | 否 |
| 产地 : | 陕西西安 | 加工定制 : | 是 |
| 品牌 : | 邦华电气 | 型号 : | TNR-B100/385/4P |
| 低压电器名称 : | 浪涌保护器 | 是否专供外贸 : | 否 |
| 3C证书编号 : | 151654 | 货号 : | TNR-B100/385/4P |
| 额定电流 : | 160 | 额定电压 : | 385 |
| 产品认证 : | CCC | 特色服务 : | 防雷器 |
| 适用范围 : | 避雷器 | 订货号 : | 9710 |
| 小包装数 : | 1 | 物料编号 : | 58-71 |
| 型号报价 : | 199 | 是否跨境货源 : | 否 |

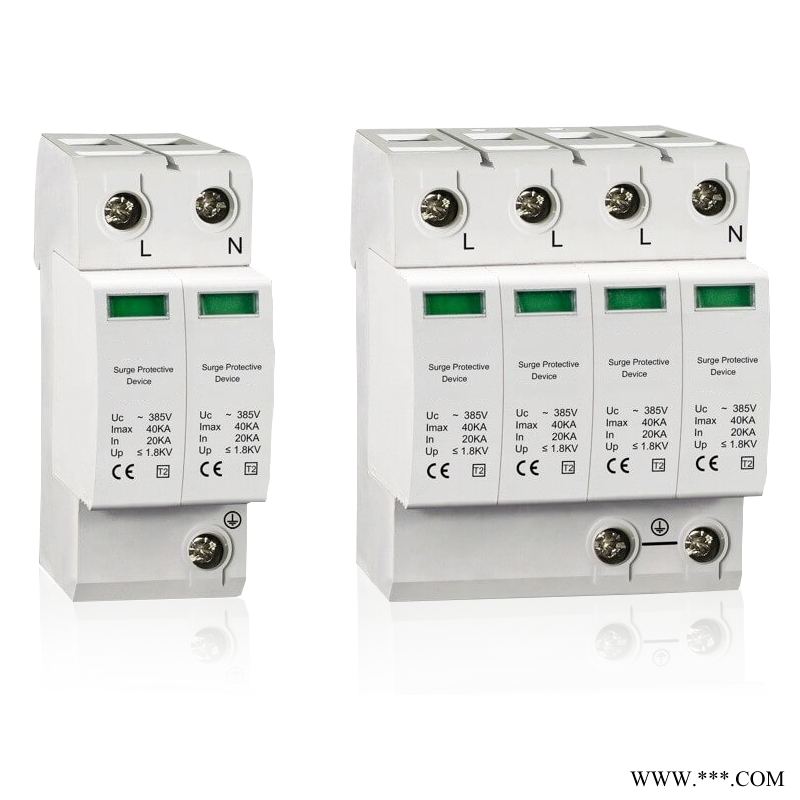

应用范围
TNR-B系列电涌保护器适用于交流47-63Hz的TT、TN、IT等供电系统，广泛用于各类电源二级（B）级过电压防护。一般安装在建筑物进线的低压主配电柜成分配电柜。
技术参数
| 型号 | TNR-B100 | TNR-B80 | TNR-B60 | TNR-B40 | TNR-30 | TNR-B25 |
| 持续运行电压Uc（V~） | 385/440 | 385/440 | 385/440 | 385/440 | 385/440 | 385/440 |
| 标称放电电流ln(ka) | 100 | 80 | 60 | 40 | 30 | 25 |
| 放电电流limp(ka) | 160 | 120 | 100 | 80 | 60 | 50 |
| 保护水平Up(kv) | ＜2.5/30 | ＜2.5-3.0 | ＜2.5-3.0 | ＜2.5-3.0 | ＜2.2-2.5 | ＜2.2/2.5 |
| 响应时间t(ns) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 |
| 接入导线截面积（mm²） | ≥16 | ≥16 | ≥10 | ≥10 | ≥10 | ≥10 |
| 接入接地线截面积（mm²） | ≥25 | ≥25 | ≥16 | ≥16 | ≥16 | ≥16 |
| 前端推荐串联熔断器 | 250 | 200 | 160 | 125 | 100 | 100 |
| 工作环境（℃） | -40~+70 | |||||
| 相对湿度 | ≤95%（25℃） | |||||
安装事项
TNR-B系列保护器并联安装在被保护设备前端，连接导线要采用与电源线路容量近似的导线，总长度应控制在0.5米以内，导线应短而直。在保护器前端应串联有相应的空气开关或熔断器。安装时必须断开电源。
保护器故障判断：
一、模快的 指示窗口为绿色（正常），当模块劣化后变成红色，此时须及时更换。
二、底座上有远程报警接点，为一常开一常闭干接点，故障时状态翻转。
凯文接线的特点
凯文接线是电涌保护器在安装使用中常用的一种接线方法。这种接线方式能有效地降低被保护装置雷电过电压的残压值，使之与保护器的电压保护水平Up相匹配，达到的保护效果。
应用范围
TNR-C系列保护器多用于分配电箱及低压开关柜分柜的雷电电涌保护。
TNR-D系列保护器适用于用电设备末端保护，可安装在电子电气设备处，楼层终端配电箱内，信息设备前。
一、失效脱离装置
当电涌保护器因劣化引起的过热、击穿时，失效脱离装置能自动将其从电网上脱离，同时给出红色（窗口）信号，（正常窗口显示为绿色）这表明该保护器已失效需要马上更换。
二、遥信告警指示：
遥信触点是一常开一常闭干接点，当一个或多个模块失效，干接点状态翻转。（遥信触点额定容量：250V3（0.5）A）。
三、关于2+PE与4+PE的特点说明：
常规2P产品与4P产品，L-PE及N-PE间的核心保护器件均为MOV，随着安装环境的劣变及使用时间的加长，会有微弱的漏电电流产生，这个微电流虽然不会对电网和设备造成危害，但如果前端有漏电保护器的时候，漏电保护器会判断为漏电从而切断电源供给。
因此，我们创新性的在PE回路中串入无漏流型保护器件（放电管），彻底解决了漏电流的产生，对电网和设备更安全，不但延长产品的使用年限，还达到了免维护的目的，同时，也不会造成前端漏电保护器的误动作。
技术参数
| 型号 | TNR-C20 | TNR-C15 | TNR-D10 | TNR-D5 |
| 持续运行电压Uc（V~） | 275/320/385/440 | |||
| 标称放电电流ln(ka) | 20 | 15 | 10 | 5 |
| 放电电流limp(ka) | 40 | 30 | 20 | 10 |
| 保护水平Up(kv) | ＜1.6-1.7/1.8/2.2 | ＜1.5/1.6/1.6/1.8 | ＜1.4/1.4/1.5/1.5 | |
| 响应时间t(ns) | ＜25 | |||
| 接入导线截面积（mm²） | ≥6 | |||
| 接入接地线截面积（mm²） | ≥10 | |||
| 前端推荐串联熔断器 | 63 | 50 | 32 | 16 |
| 工作环境（℃） | -40~+70 | |||
| 相对湿度 | ≤95%（25℃） | |||
应用范围
B+C 电涌保护器，主要用于气象、交通、邮电、办公、电力、住宅、铁路等领域，在实际安装过程中，往往因为安装空间问题，无法满足两级间大于5米的安装距离要求。这种情况下，推荐采用B+C型的防雷器。
主要特点
选用优质元器件，模块式设计，带遥信告警干接点，方便远程监测保护器状态，响应时间快，冲击电流大，残压低，安装方便，维护简单。
技术参数
| 型号 | TNR-X/B+C |
| 持续运行电压Uc（V~） | 320、385、440 |
| 冲击电流limp(ka) | 15 |
| 标称放电电流 In（kA) | 30 |
| 放电电流limp(ka) | 60 |
| 保护水平 | ＜1.5 |
| 保护模式 | L/N-PE L-N |
| 响应时间 （ ns ） | ＜25 |
| 工作温度范围（ ℃ ） | -40~+70 |
| 接入导线截面积（mm²） | 16~35（多股铜芯线） |
| 适用电源系统 | TN TT IT |
工作原理
TNR-T系列电涌保护器依据YD/T 1235.2-2002和IEC61643-1：2005相关标准设计生产，主要用于通信、交通、电力、铁路、高层建筑等领域，适用于40Hz-60Hz，TT,TN-C-S，TN-S，TN-C供电系统，防止雷击过电压及操作过电压对设备的危害。在正常情况下，电涌保护器处于高阻状态，当电网因雷击或其它原因出现电涌过电压时，该保护器将立即在纳秒级时间内迅速导通，将电涌过电压引入大地，从而保护了电网上的用电设备。当过电压消失后，保护器重新恢复高阻状态，从而不影响电网及设备正常运行。
技术参数
| 型号 | TNR-T50 | TNR-T80 | TNR-T100 | TNR-T120 | TNR-T150 |
| 额定电压Un（V~） | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
| 持续运行电压Uc（V~） | 385 | 385 | 385 | 385 | 385 |
| 标称放电电流 In（kA) | 20 | 30 | 40 | 50 | 60 |
| 放电电流 lmax(kA) | 50 | 80 | 100 | 120 | 150 |
| 电压保护水平 Up(kA) | ＜1.8 | ＜1.9 | ＜2.0 | ＜2.2 | ＜2.5 |
| 导入导线截面积 （mm²） | ≥10 | ≥10 | ≥16 | ≥25 | ≥25 |
| 接入接地线截面积 （mm²） | ≥16 | ≥16 | ≥25 | ≥35 | ≥35 |
用范围
LT系列电涌保护器依据GB18802.1-2011以及IEC616343-1：2005设计生产，适用于交流47-63Hz的TT、IT、TN等供电系统，防止各类电子电气设备收到雷击过电压的损害。
工作原理
在正常情况下，电涌保护器处于高阻状态，当电网因雷击或其他原因出现电涌过电压时，保护器将立即在纳秒级时间内迅速导通，将电涌过电压引入大地，从而保护了电网上的用电设备。当该电涌过电压消失后保护器重新恢复到高电阻状态。不影响电网及设备的正常运行。
技术参数
| 型号 | LT-200 | LT-100 | LT-80 | LT-40 | LT-20 | LT-10 |
| 持续运行电压Uc（V~） | 385/440 | 385/440 | 385/440 | 385/440 | 385/440 | 320/385 |
| 标称放电电流 In（kA) | 100 | 60 | 40 | 20 | 10 | 5 |
| 放电电流 lmax(kA) | 160 | 100 | 80 | 40 | 20 | 10 |
| 保护水平 Up(kA) | ＜2.5/3.0 | ＜2.5/3.0 | ＜2.5/3.0 | 1.8/2.2 | 1.6/1.8 | 1.4/1.5 |
| 响应时间 t(ns) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 |
| 接入导线截面积 （mm²） | ≥16 | ≥16 | ≥10 | ≥6 | ≥6 | ≥4 |
| 接入接地线截面积 （mm²） | ≥25 | ≥25 | ≥16 | ≥10 | ≥10 | ≥6 |
| 前段推荐串联熔断器 （A） | 320 | 250 | 125 | 63 | 40 | 32 |
| 工作环境 （℃） | -40~+70℃ | |||||
| 相对湿度 | ≤95%（25℃） | |||||
