| 是否进口 : | 否 | 产地 : | 湖北襄阳 |
| 加工定制 : | 是 | 品牌 : | 湖北忠东 |
| 型号 : | XGN2-12 | 结构形式 : | 固定式 |
| 额定电压 : | 12 | 额定频率 : | 50 |
| 母线额定电流 : | 10 | 产品认证 : | 1000 |
| 物料编号 : | 5345 |
XGN2-12高压开关柜具有一套完善的功能齐全、性能可靠、结构简单的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。并符合标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求.

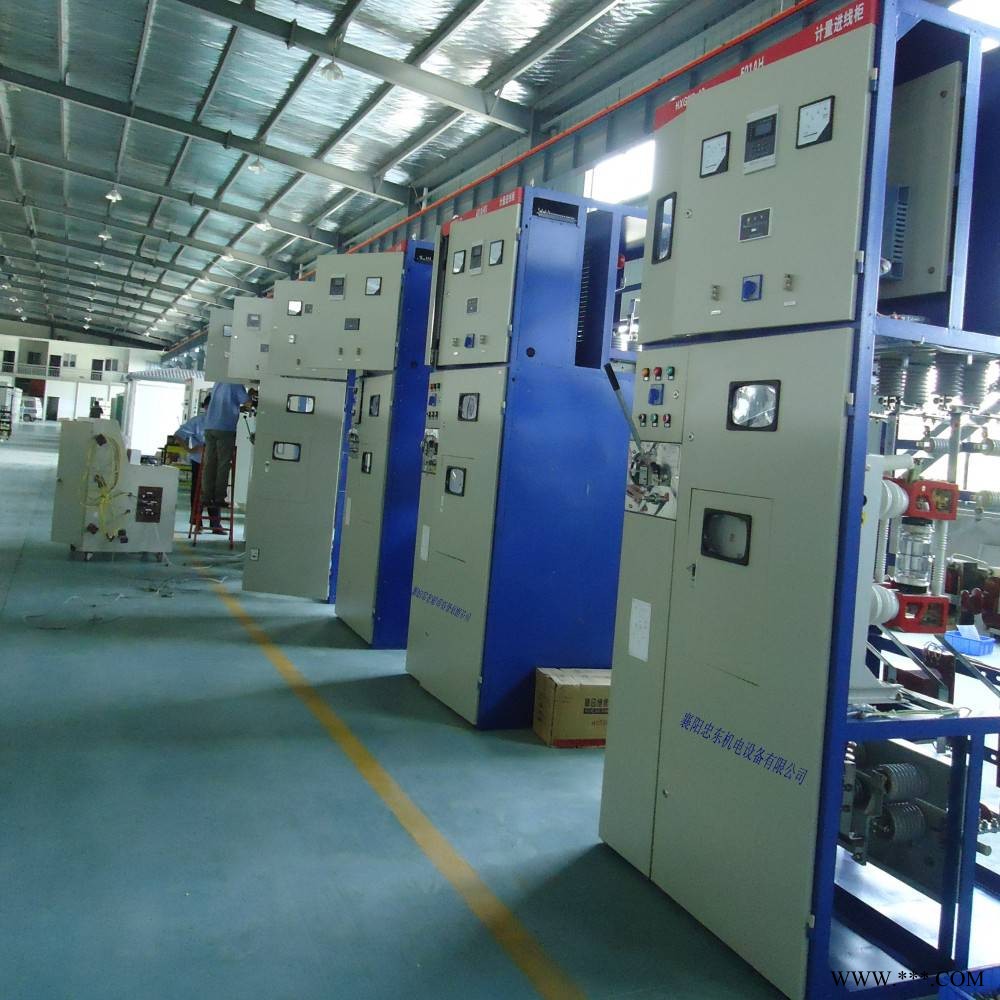

XGN2-12高压开关柜
一、概述
XGN2-12高压开关柜用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可靠、功能齐全、结构简单、机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
开关柜主开关采用ZN28A(VS1)户型系列真空断路器, 或CKG4真空接触器, 隔离开关采用GN19或 GN30隔离开关系列产品。
二、环境条件
环境温度：上限十40℃，下限－25℃；
海拔高度不超过1000m；
相对湿度：日平均值不大于95％；月平均值不大于90％；
饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
地震烈度不超过8度；
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
在使用环境不能满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
三、结构简介

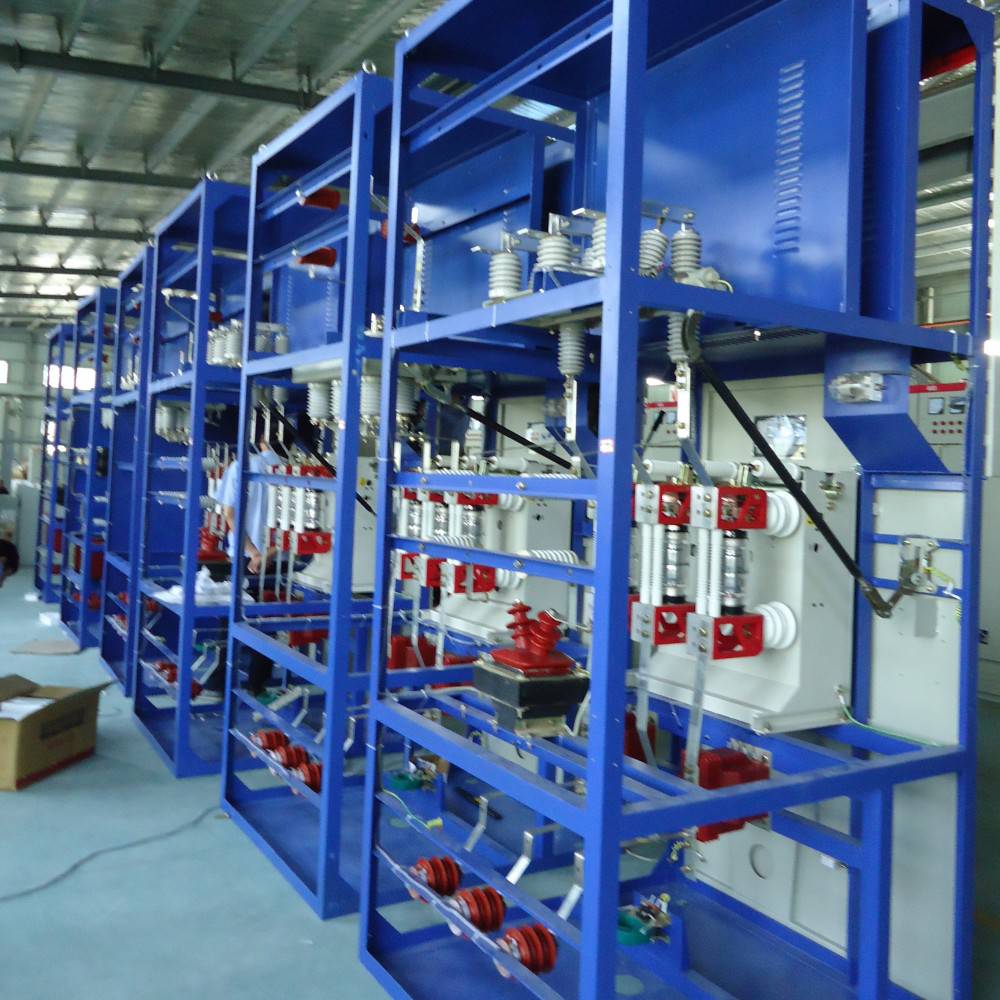

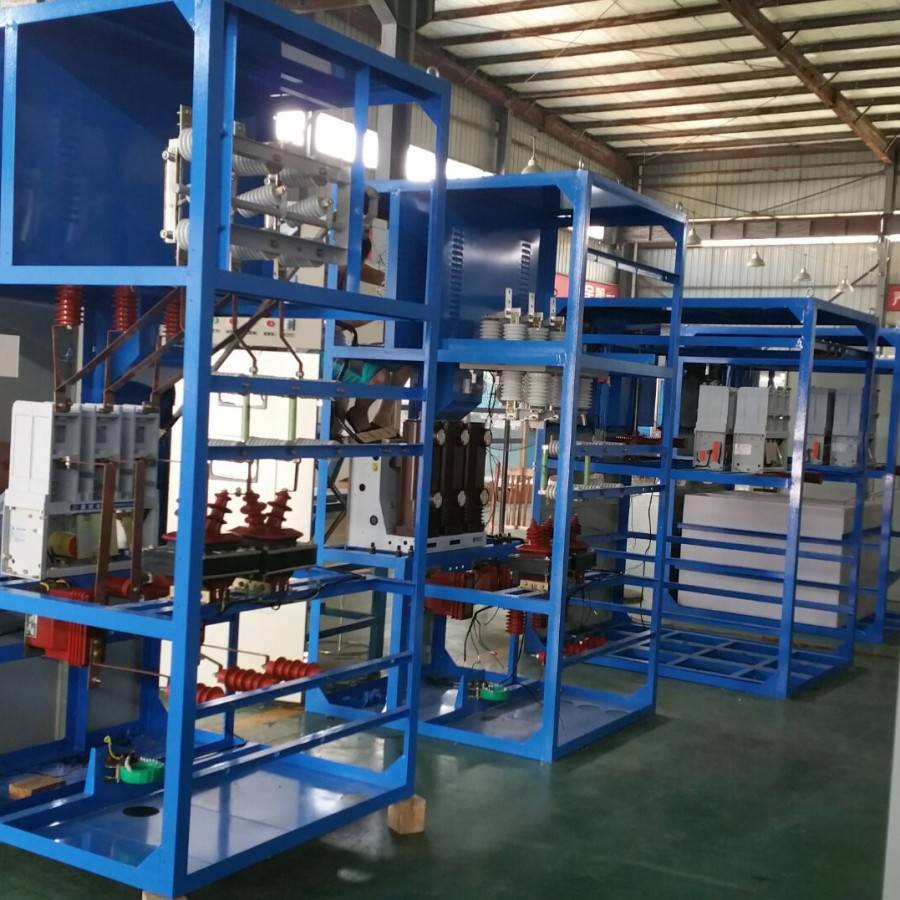

｜XGN2开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。
高压开关柜环境条件
5.1环境温度：上限+40℃
下限-25℃；
5.2海拔高度不超过1000m;
5.3相对温度月平均不大于90%，日平均不大于95%；
5.4无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
5.5地震裂度不超过8级。
