高压电机启动柜怎么配方案？

高压电机小于220KW以下，上级负荷容量足够可以选用直接启动。

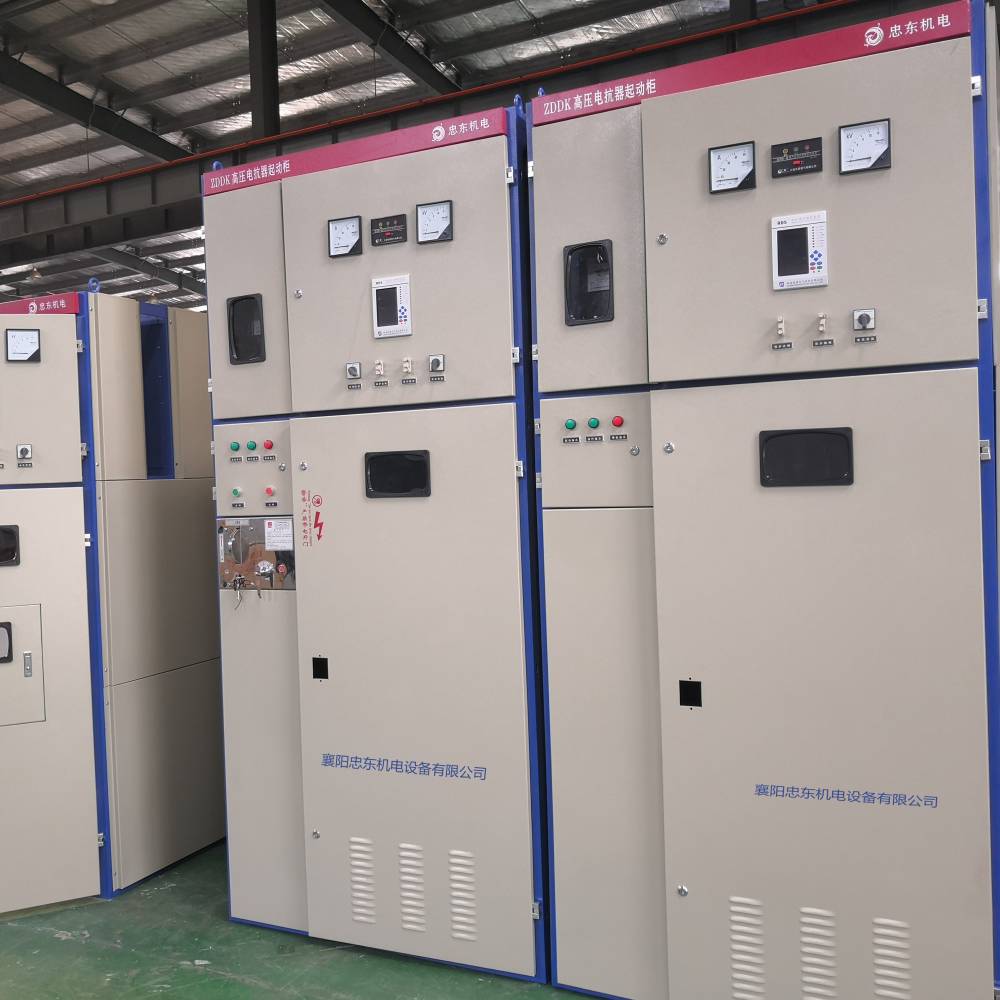

大机大于220KW以上，可选用各种软启动柜，比如：高压液态软启动柜(水阻启动柜)、高压电抗启动柜、高压固态软启动柜、高压磁控软启动柜、高压变频柜等等。当然电机类型不一样，选用的启动方式有限，比如：绕线电机只有能液态软启动柜(水阻启动柜) ， 鼠笼电机可选用多种方案高压液态软启动柜(水阻启动柜)、高压电抗启动柜、高压固态软启动柜、高压磁控软启动柜、高压变频柜等等。如有不详之处，可联系本公司销售工程师。

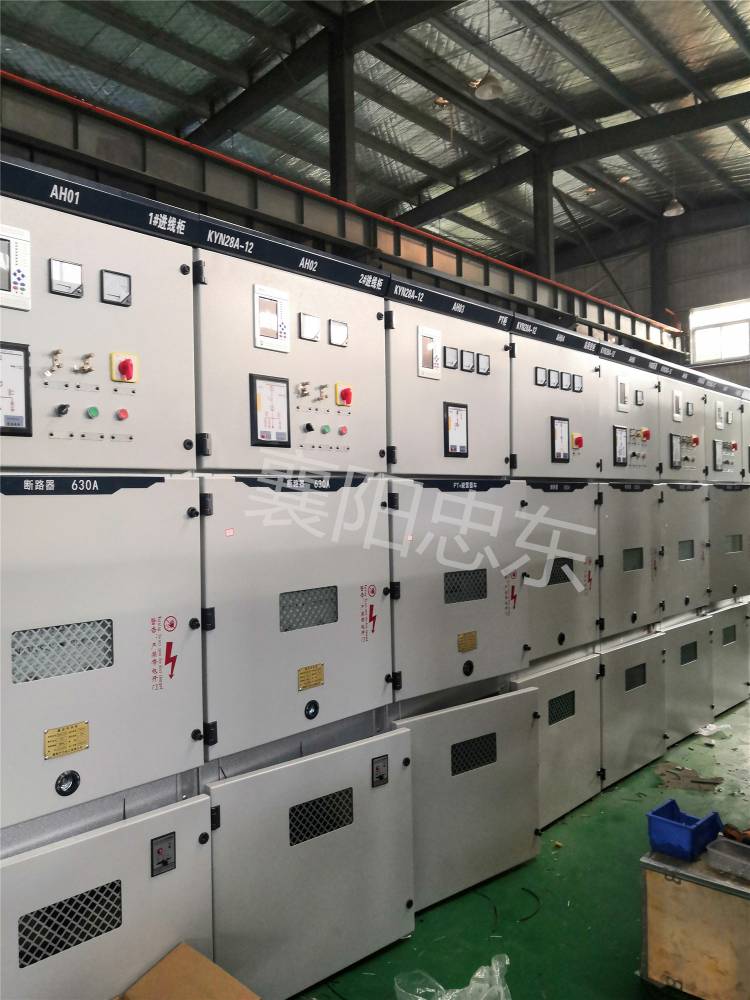

XGN2-12高压电机控制柜、高压开关柜、高压运行柜等。

在设计上已考虑到开关柜内部故障电弧的问题，根据GB3906和IEC298进行了严格的试验，能有效地保证设备及操作人员的安全。

  具备一系列的联锁装置，从根本上防止出现危险局面和可能引起严重后果的误操作，因此有效地保护了操作人员和开关柜。联锁装置地功能如下：

XGN2-12高压电机控制柜

• 断路器和接地开关在分闸位置时，手车能从试验/隔离位置移动到运行位置。在这种分闸状态下，反向移动也行（机械联锁）。

• 手车已完于试验或运行位置时，断路器才能合闸（机械和电气联锁）。

• 手车在试验或运行位置而没有控制电压时，断路器不能合闸，仅能手动分闸（电气联锁）。

• 手车在运行位置时，控制线插头被锁定，不能拔出。

• 手车在试验/隔离位置或移开时，接地开关才能合闸（机械联锁）。

• 接地开关关合时，手车不能从试验/隔离位置移向运行位置（机械联锁）。

可在手车和/或接地开关操动机构上安装附加联锁装置，如闭锁电磁铁，用户在订货时应提出要求。

外形尺寸和重量

 外形尺寸

配VD4断路器可用。
