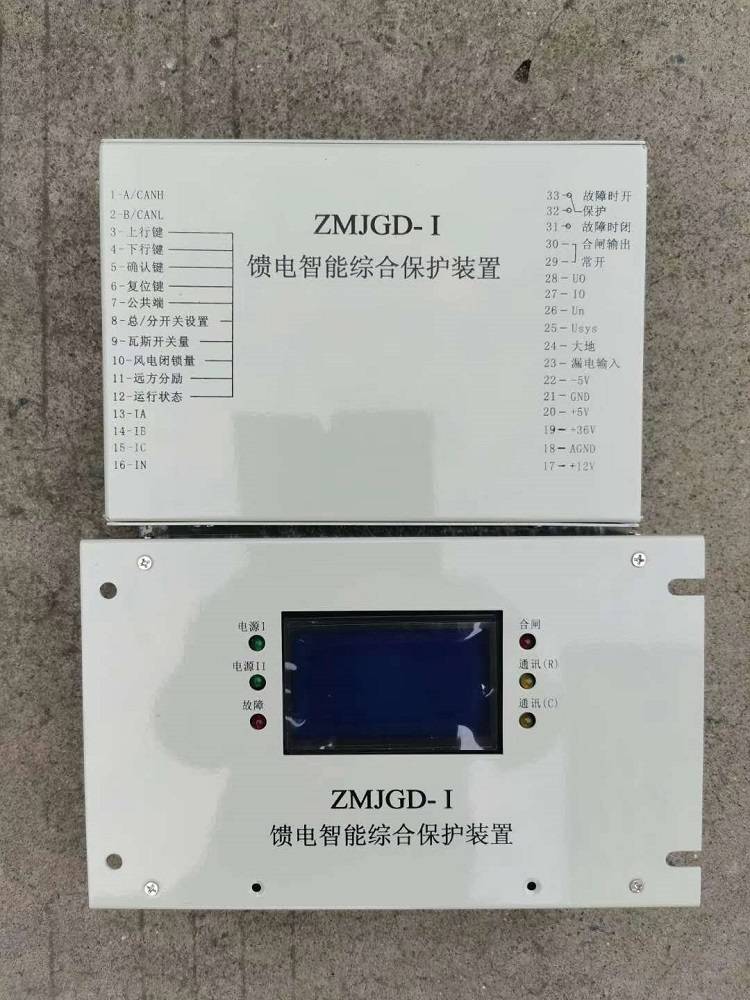

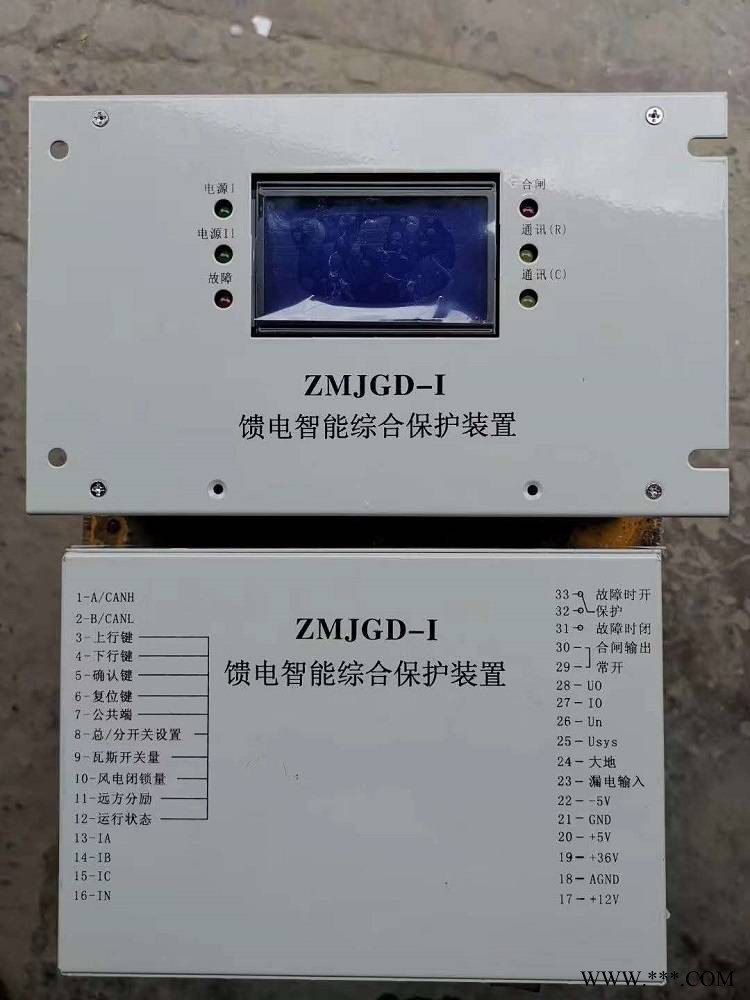

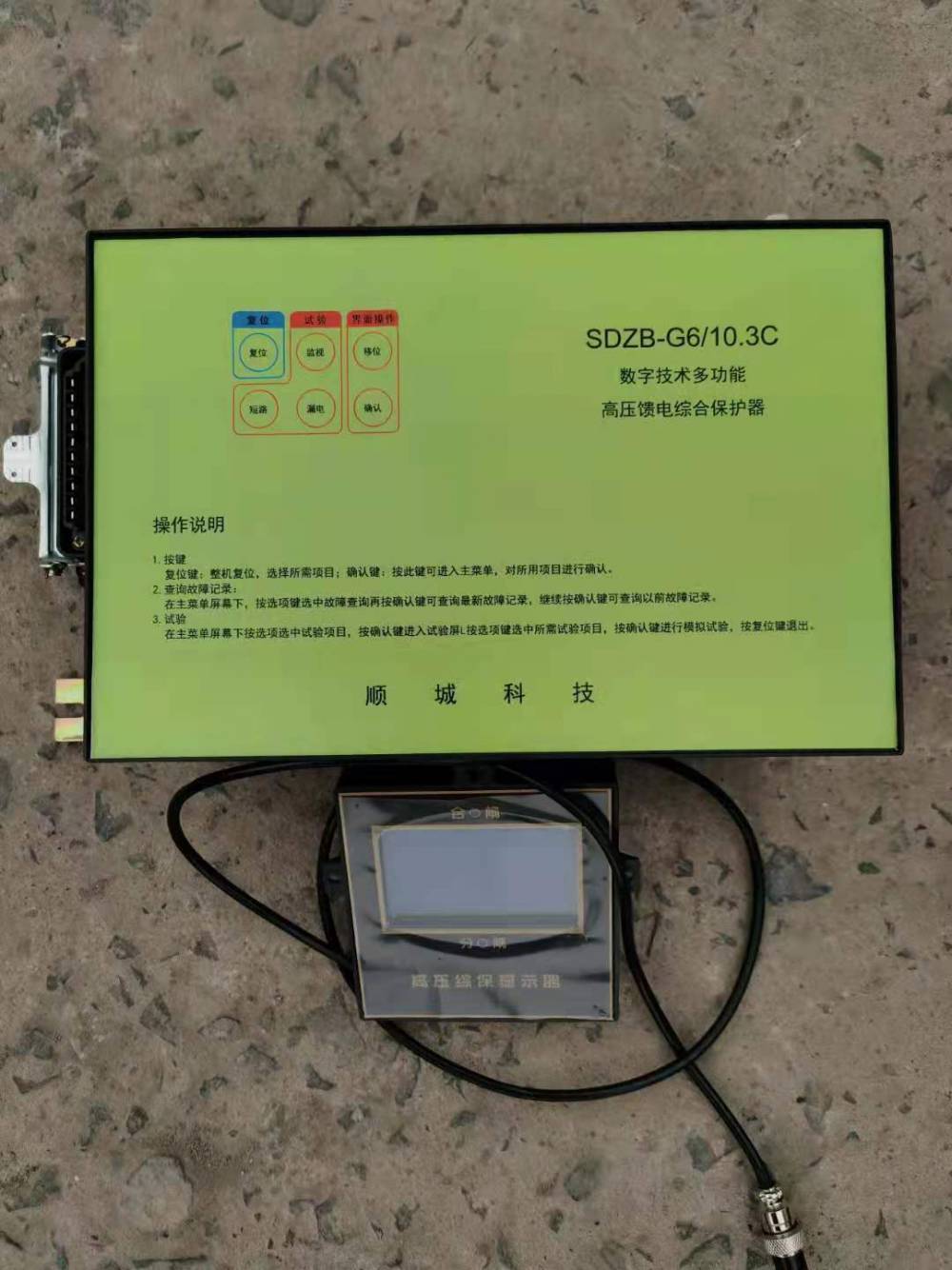

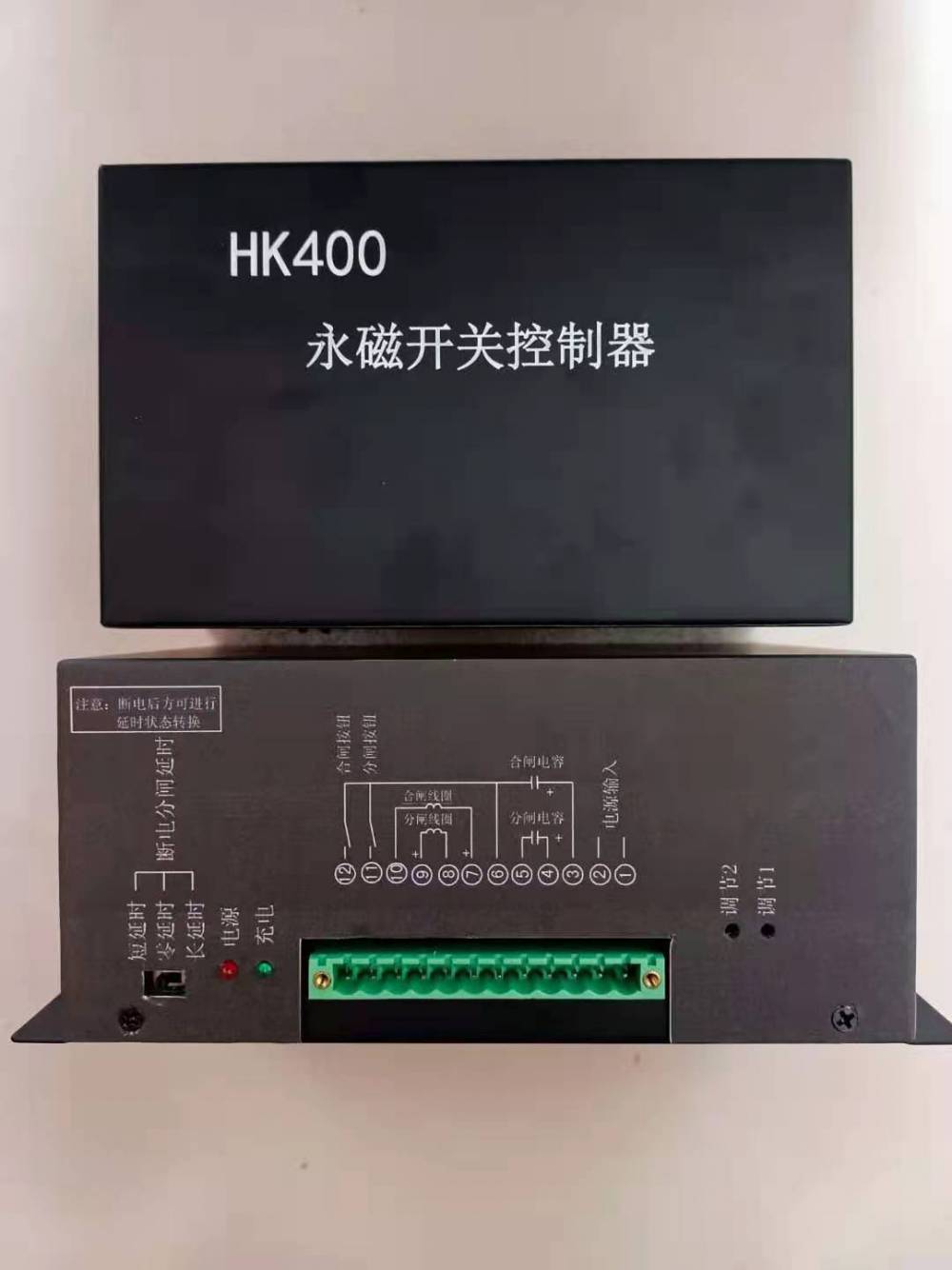

ZMJGD-I馈电智能综合保护装置 ZMJGD-1矿用馈电开关保护器，适应于交流50HZ、额定电压为380V、660V、1140V、3300V额定电流至1000A三相中性点不接地供、变电系统中，作为总开关、分支开关、也可作为大容量电动机不平繁起动控制之用。当供电电路中出现过载、短路、断相或漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。是一种适合在中国煤炭工业中推广使用的保护装置。





矿用开关保护装置技术发展趋势分析 矿用开关保护器技术发展大致经历了四个发展阶段。第 一阶段国内普遍采用 DW10 系列断路器和热继电器保护装置。 阶段自上世纪 60 年代采用电子式过电流保护器，这类 保护器普遍硬件电路采用模拟数字电子电路，其控制保护原 理为利用电流互感器采集电流信号后进入整流滤波电路，电 流整定后与保护器中整定电路产生的整定值进行比较。电流 整定电路输出到断相检测、短路检测、过载检测等电路，然后 输出的信号进入逻辑或门、与门、反相门等电路触发执行电 路，并驱动开关脱扣器动作，从而使实现三相不平衡、断相、 过载、欠压等保护。电子式保护器普遍存在采样精度不高， 整定精度低，保护性能差，保护功能相对单一，热保护特性不 稳定，容易受环境温度、电磁干扰等因素导致保护器频繁损 坏等缺点。第三代保护器为微机保护应用阶段，比如 BKD4- 400/1140 (660)、KBZ-400/1140 (660)( 智能 ) 馈电开关保 护器，80/120/200 启动器，400 软起开关、局扇双切开关用 的智能微电子式保护器等。这类保护器多采用单片机、DSP 等微处理芯片作为控制器，具有一定的智能化，很多电路采 用软件对信号进行采样、滤波、故障数据计算、非线性校正 等，可实现保护功能较为齐全，采样精度、信号整定精度以及 故障诊断性能较为完善，同时具有比如工作电压、各相电流 值，故障信息，报警等信息显示功能，可通过显示屏进行参数 设置、功能设置、保护试验等操作，而且可通过 RS485 等数据 线与上位机实现通信，初步具有远程通信的功能。第四代矿用开关保护器也是目前较为关注和研究的焦点，这类保护器具有较为先进的智能通信及控制的特点，普 遍采用 CAN、MODBUS、Profibus 总线技术，保护器采用模块 化设计，数据传输采用以太网、环网等计算机智能通信网络， 支持 TCP/IP 等通信协议，操作界面可支持 WIN10、UNIX 等 操作系统，系统具有 MATLAB、Simulink 等软件仿真功能，采 用交换机可实现地面工业集中控制。现代智能矿用保护器具 有更加精确的控制保护功能，实时在线故障自诊断功能以及 良好的仿真测试、人界界面、地面监控和报警等智能化、集成 化、信息化特点，技术应用较为广泛、
