| 产品特性 : | 保护器 | 是否进口 : | 否 |
| 产地 : | 山东 | 加工定制 : | 否 |
| 品牌 : | 裕泽 | 型号 : | JGBA-315 |
| 额定电压 : | 220 | 断开容量 : | 10 |
| 额定电流 : | 100 | 绝缘耐压测试 : | 10 |
| 产品认证 : | 001 | 小包装数 : | 1 |
| 物料编号 : | 2020100606 |

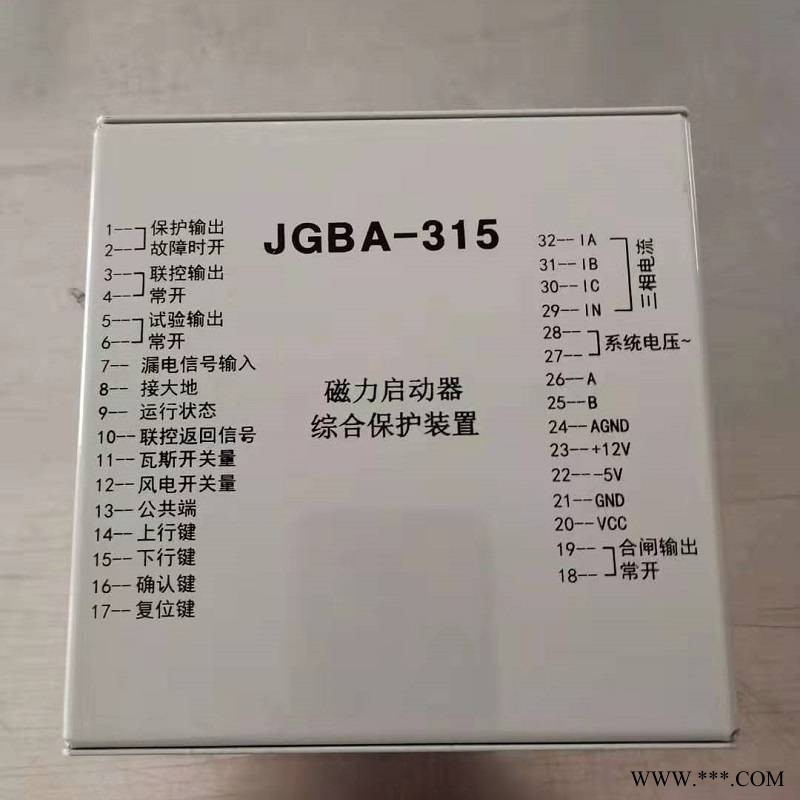

JGBA-315磁力启动器综合保护装置功能和特点：
1.漏电闭锁保护:在起动前KM(11、12、 KA(11、12、 KT(3、5闭合,漏电检测回路接通,当系统对地绝缘电阻小于闭锁动作值时,显示漏电故障, BJ(51、52断
开,KA不能吸合,KM拒 起动。当绝缘电阻值上升到1.5倍相应闭锁值就会自动解锁,允许起动器合闸。
2 .过载保护:当主回路电流超过整定值倍数时,经过相应的延时,显示过载故障,BJ(51、52随之断开,KA释放,KA(13、14打开,KM释放,经过90秒后可自动复位,起动器可再次起动。
3. 短路闭锁保护:当短路电流大于10倍的额定电流时,保护器“故障报警”,但不分闸,由上一级的馈电开关分断,直到检测到三相电流都已经低于10倍的额定电流时才分闸闭锁。
4 短路保护:当主回路电流超过整定值倍数时,瞬动,显示短路故障,BJ (51、52断开,KA释放,KA(13、14打开,KM释放。须经手动复位后(按下复位按钮FA,方能再次起动。
5 断相与不平衡保护:当主回路发生断相与不平衡时,显示断相故障,BJ (51、52断开,KA释放,KA(13、14打开,KM释放。须经手动复位后,方能再次起动。
6 过电压保护:保护器可将系统允许工作电压设定在110~120%额定电
压范围内,动作同上。
7 .欠压保护:保护器可将系统工作电压范围整定在50~85%额定电压,低于整定值动作时间在1S~240S可调,动作同上。
8 三相不平衡:保护器整定不平衡系数范围在50~85%,动作时间在1S~ 240S可调,动作同上。
