东莞市友杰实业有限公司

方形壳体丝杆螺旋丝杆升降机,可替换德国，意大利，奥地利等品牌重型丝杆升降机。10多年的出口质量保证。通过欧盟CE认证。升降机蜗轮丝杆升降机由铜蜗轮, 蜗杆, 外壳, 轴承, 丝杠等零部件组成. 主要的工作原理为: 电机或者手轮驱动蜗杆旋转, 蜗杆驱动铜蜗轮减速旋转, 铜蜗轮内部加工为内螺纹, 驱动丝杠上下移动, 由于内部有蜗轮蜗杆, 丝杠的减速作用, 达到放大推力的作用. 在机械设计中常遇到升降动作的设计, 如冲压紧固装置台, 试验仪器升降平台, 升降舞台, 延压辊轮间隙,管材或板材运送位置, 吹塑容器模具中心高度及大口径波纹管模具位置等多种多样的升降调整动作, 以往较多的设计者采用气动或液压动力来完成此升降动作, 气, 液体受压力影响, 温升变化大, 其热胀冷缩的物理属性常决定用气, 液压结构调整升降动作会出现定位难,容易位移, 设计不方便, 自锁性能差, 容易导致不和不安全等因素. 而且气, 液压只能做单一上, 下定位, 涉及周边配件繁杂, 保养机件多, 而又不能达到理想精准的升降定位和自锁的效果, 方形壳体丝杆螺旋丝杆升降机的产生和使用,完全可能解决诸如此类带来设计和运用的不便.

主要特点

* 梯形丝杆具有自锁能力，不需要制动或锁定机构来保持位置。* 梯形丝杆直径可订做，螺纹牙距可订做（单头梯形螺纹）。可订做双头丝杆，可提供更高的行进速度，但自锁性差，需要制动器或外部锁定装置来保持位置。* 蜗轮蜗杆减速比可非标订做减速比。* 行程（提升高度）是根据客户要求非标订做。如100mm, 300mm, 500mm 等 结构形式包括：1. 丝杆旋转-作轴向移动 (要求运用于欧拉负荷II-加导轨或导柱固定负载，或多台联动平台)。2. 丝杆开键防旋转-作轴向移动 (单台使用，运用于欧拉负荷I-无导轨或无导柱)。3. 丝杆固定旋转-螺母作轴向移动。装配形式包括直立式或倒置式安装.* 丝杆杆端形式包括: I: 法栏型, II: 扁头型, III: 圆柱形, IV: 螺纹型, VI: 球头杆端, VII:叉头。可根据客户要求订做非标丝杆杆端.* 输入轴入力形式包括: C: 双输入轴。A: 单输入轴-左轴。B: 单输入轴-右轴。* 输入轴入力形式包括: C: 双输入轴。A: 单输入轴-左轴。B: 单输入轴-右轴。

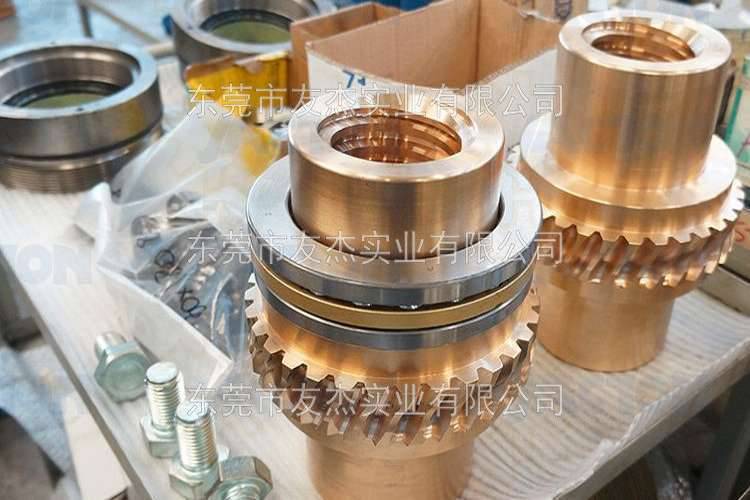

* 驱动方式：手摇轮操作升降机（手动丝杆升降机），电机或减速机驱动升降机（电动丝杆升降机），也可以手电一体操作升降机。* 丝杆升降机多台联动方案：由两台或多台丝杆升降机通过连接杆，联轴器，换向器，减速机等连接形成, 能按一定程序准确地控制调整提升或推进的高度, 可手动（轻负载，短行程），也可电动，或手电一体操作，使升降联动平台完全同步。* 丝杆升降机附件: 硬防护罩, 伸缩防护罩, 90度直角换向器, 手摇轮, 直流或交流电机（单相或三相）, 步进电机，伺服电机，蜗轮减速机, 齿轮减速机, 连接杆, 联轴器, 万向联轴器, 伸缩式联轴器, 过载安全联轴器，轴承座, 球头杆端, 耳轴转接板，耳轴安装支架, 限位块, 位移计数器, 行程限位开关，接近开关，变频器，安全螺母，反间隙螺母，位置编码器，过载离合器等国际标准材质* 梯形丝杆材料：45号钢。订做SUS304或SUS316不锈钢丝杆。* 蜗杆材料：45号钢且热处理。订做SUS304或SUS316不锈钢丝杆。* 蜗轮，负载螺母和安全螺母材料：高强度青铜。* 箱体材料：球墨铸铁或铝合金壳体，两者都适用。

技术参数表* 注明： 表格中深灰色区域表明所选型号已经超出该型号的允许输入功率，仅限静态（不允许动态），如选用则适当降低工作制，具体选型咨询我司工程师。* 工况：工作制为1小时或10分钟内工作时间的百分比, 梯形丝杠升降机的工作制为20%/小时或30%/10分钟, 滚珠丝杠升降机的工作制为30%/小时或50%/10分钟,当实际负载小于额定负载时，可以适当提高工作制，具体咨询我司工程师。外形安装尺寸以下图纸为平面尺寸图，如需2D cad图纸 dwg, .dxf）或 3D CAD模型 step, stp）或PDF图纸,请联系我司工程师索取。定制说明丝杆升降机,换向器,齿轮减速机,电动推杆,丝杆升降传动系统等等均属于机械传动行业的非标定制产品,同时还需要根据实际使用的工况环境来选型,友杰实业生产的丝杆升降机,换向器,齿轮减速机,电动推杆,丝杆升降传动系统非标定制的产品参数及附属说明主要有:输入形式,结构型式,装配型式,安装头部型式,防护型式,耐高温,耐低温,耐腐蚀,行程,速比,材质,功率,尺寸,负荷载重,工艺,扭矩,增速或减速,表面颜色,安装方式,配套电机马达型号,附加其它平台系统控制功能,使用工况环境等等;
