| 产品特性 : | 减速齿轮箱 | 加工定制 : | 是 |
| 类别 : | 齿轮减速机 | 品牌 : | JACTON |
| 型号 : | JTP | 齿轮类型 : | 斜齿轮减速机 |
| 安装形式 : | 卧式 | 布局形式 : | 同轴式 |
| 齿面硬度 : | 硬齿面 | 用途 : | 减速机 |
| 输入转速 : | 1500rpm | 使用范围 : | AGV智能小车专用,高铁维修举升机,丝杆升降机提升水闸门,调节飞机维修平台的高度,升降舞台升降装置乐 |
| 级数 : | 四级 | 减速比 : | 1 |

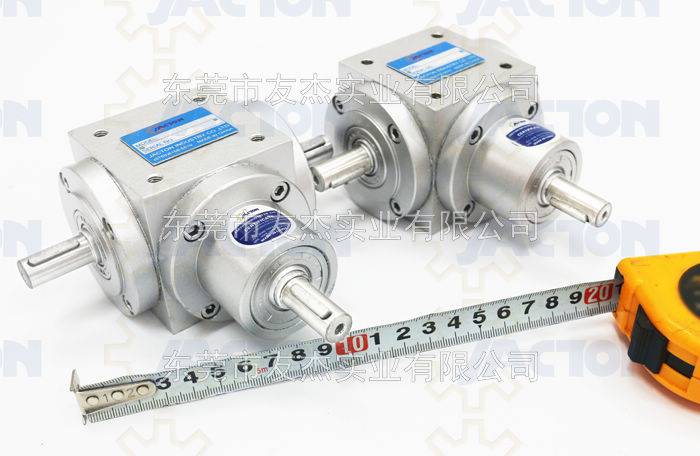

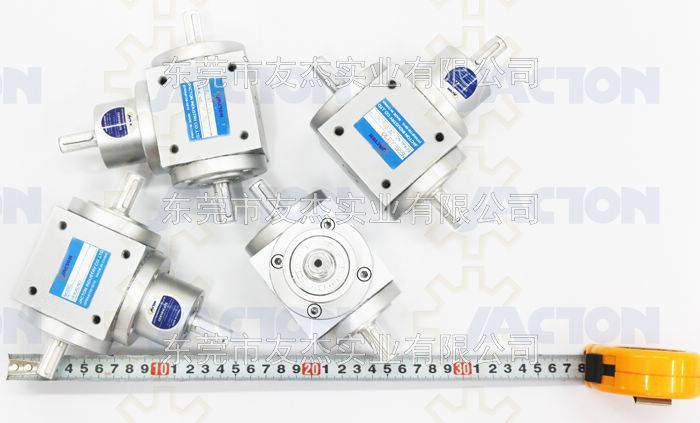

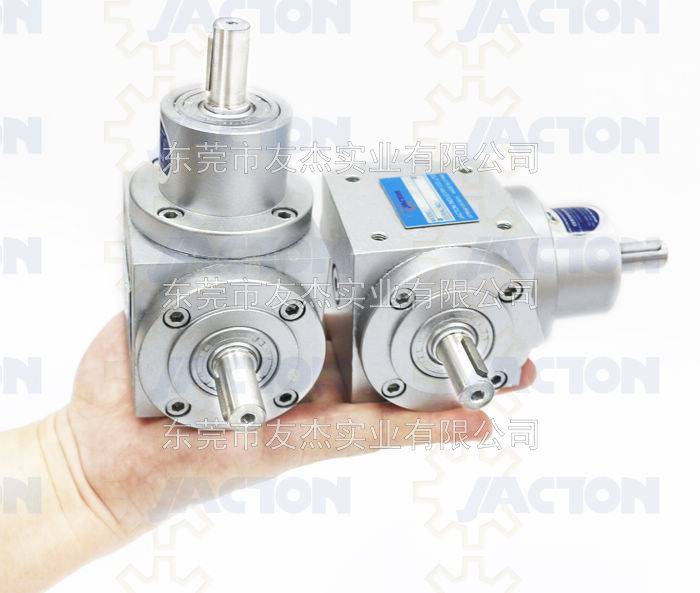

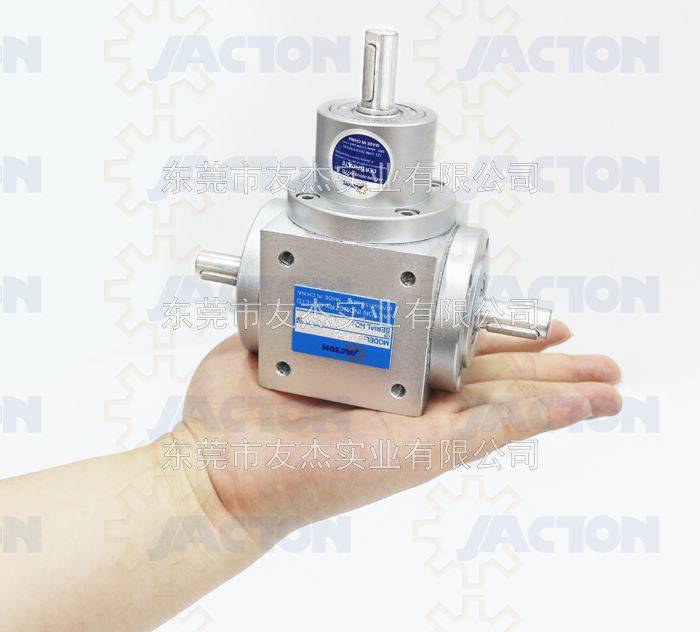

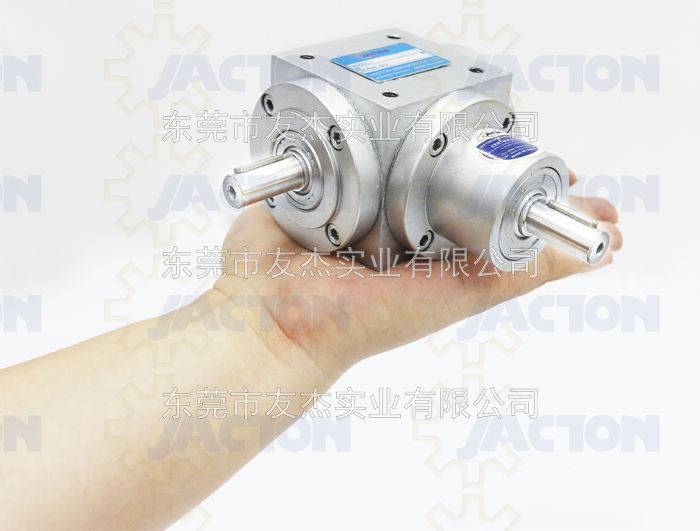

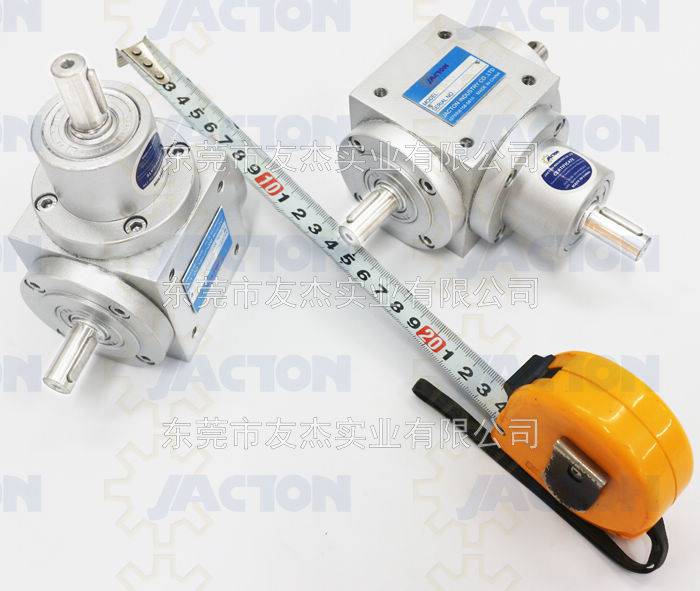

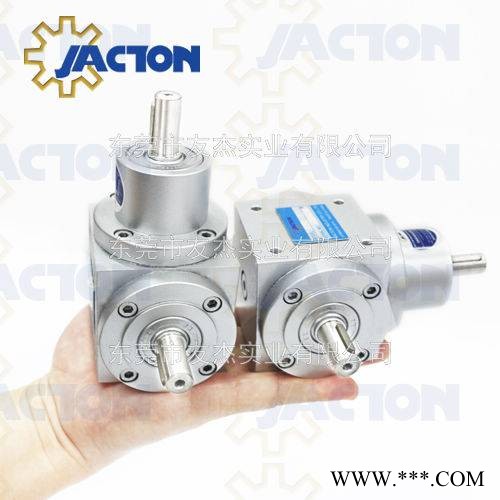

小型90度直角换向器,微形螺旋伞齿轮箱,微小形螺旋伞齿轮换向机,可替换德国, 美国, 意大利, 瑞士, 奥地利, 英国, 瑞典, 日本, 韩国, 台湾等进口品牌螺旋伞齿轮箱或直角换向器。10多年的出口质量保证。通过欧盟CE认证。广泛应用于食品机械，化工机械，木工机械，制药机械，农业机械，纺织设备，冶炼设备，医疗器械等需要通过垂直安装达到改变传动方向，扭矩，功率为目的理想产品。小型90度直角换向器提供结实的，强大的和紧凑的设计，用于90度直角动力传输。主要由箱体, 横轴座, 横轴, 纵轴, 横轴锥齿轮, 纵轴锥齿轮, 端盖, 轴承, 油封, 油标等组成。螺旋锥齿换向器箱体形状为正六面体，能适应不同方位的安装。它们的多功能性，低背隙和低传输错误在市场上得到了证明。该设计还包括用于低噪音运行的滚珠轴承和用于更高径向承载能力的圆锥滚子轴承。适当的润滑油使用, 可以发挥转向机的效率, 并提高其运转的寿命。初期使用半个月或100到200小时, 为初磨耗期, 可能有少许金属磨耗粉粒, 请务必清洁内部, 并换新润滑油。长期使用时, 每6个月到12个月 或 1000到2000小时更换一次润滑油。
主要特点
* 轴径方面,可订做非标轴径尺寸 , 传动比通常为: 1:1和2:1,出样也是可订做非标的传动比 平均效率94%-98%。* 容许转数1500RPM(4极电机)。* 超紧凑设计。箱体为正六面体，箱体的六个面中都加工了安装螺纹孔，使得齿轮转向箱的安装灵活，方便。能适应不同方位的安装。* 轴配置：有单轴, 双横轴, 单纵轴, 双纵轴等。其中有单轴输入单轴输出，单轴输入双轴输出，双轴输入单轴输出，双轴输入双轴输出。其中输入包含实心轴输入或电机法栏（IEC法栏和NEMA法栏）和空心轴输入，输出包含实心轴输出或实心轴输出。可正反运转。* 螺旋伞齿轮换向机与传统的蜗轮蜗杆减速机相比较, 具有更圆滑的运转能力，较大的传动扭矩，更高的传动效率高，低速或高速传动平衡，低背隙，而且运行噪声低, 运行温度低，使用寿命长，振动小承受力大等特点。

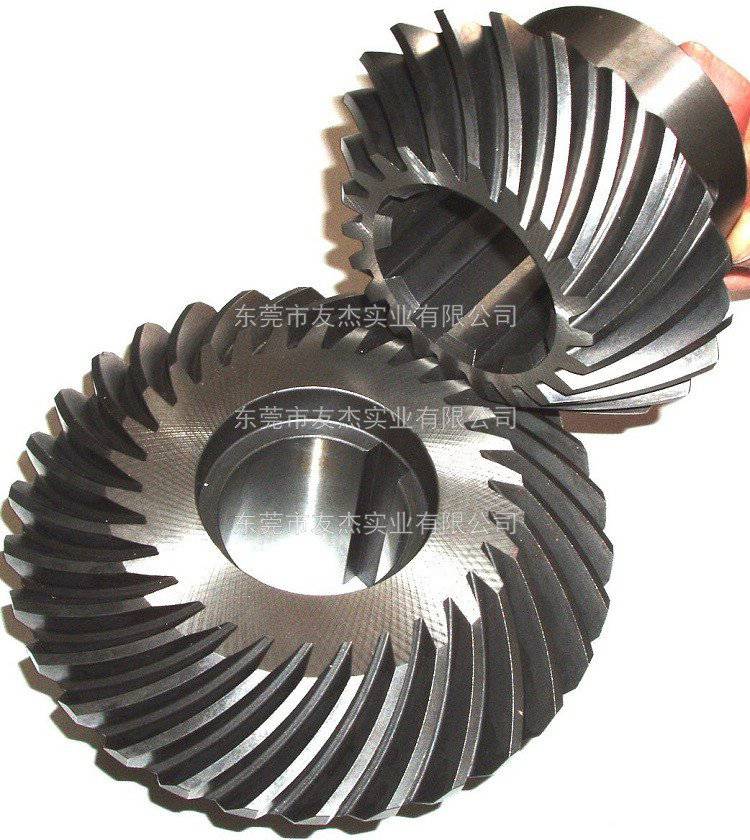

国际标准材质* 壳体：可选为铸件与铝合金与304不锈钢316材质。* 螺旋伞齿轮：采用优质高纯净度合金钢调质加工，经渗碳淬火处理及研磨而成。* 主轴（输入轴与输出轴）：采用优质高纯净合金钢调质加工，具备高承载能力。非标订做不锈钢304或316输入输出轴。也可非标订做其他耐腐蚀发黑或镀锌轴，花键轴和无键轴。* 轴承：配备重负荷能力的圆锥滚子轴承。非标定制加强型轴承，可承受更高的径向和轴向载荷。定制耐腐蚀不锈钢304或316轴承。* 油封：采用进口双唇油封，具有极高的防尘防漏油能力。
外形安装尺寸
以下图纸为平面尺寸图，如需2D cad图纸 dwg, .dxf）或 3D CAD模型 step, stp）或PDF图纸,请联系我司工程师索取。定制说明:丝杆升降机,精密换向器,齿轮减速机,电动推杆,丝杆升降传动系统等等均属于机械传动行业的非标定制产品,同时还需要根据实际使用的工况环境来选型,友杰实业生产的丝杆升降机,精密换向器,齿轮减速机,电动推杆,丝杆升降传动系统非标定制的产品参数及附属说明主要有:输入形式,结构型式,装配型式,安装头部型式,防护型式,耐高温,耐低温,耐腐蚀,行程,速比,材质,功率,尺寸,负荷载重,工艺,扭矩,增速或减速,表面颜色,安装方式,配套电机马达型号,附加其它平台系统控制功能,使用工况环境等等;
