品牌:知途
起订:1台
供应:12台
立即购买
| 产品特性 : | 大扭矩 | 加工定制 : | 是 |
| 品牌 : | 知途 | 型号 : | RX-3T |
| 电源电压 : | 380 | 主轴方向 : | 水平 |
| 适用线径 : | 18 | 步序记忆容量 : | 56 |
| 规格 : | 3T |

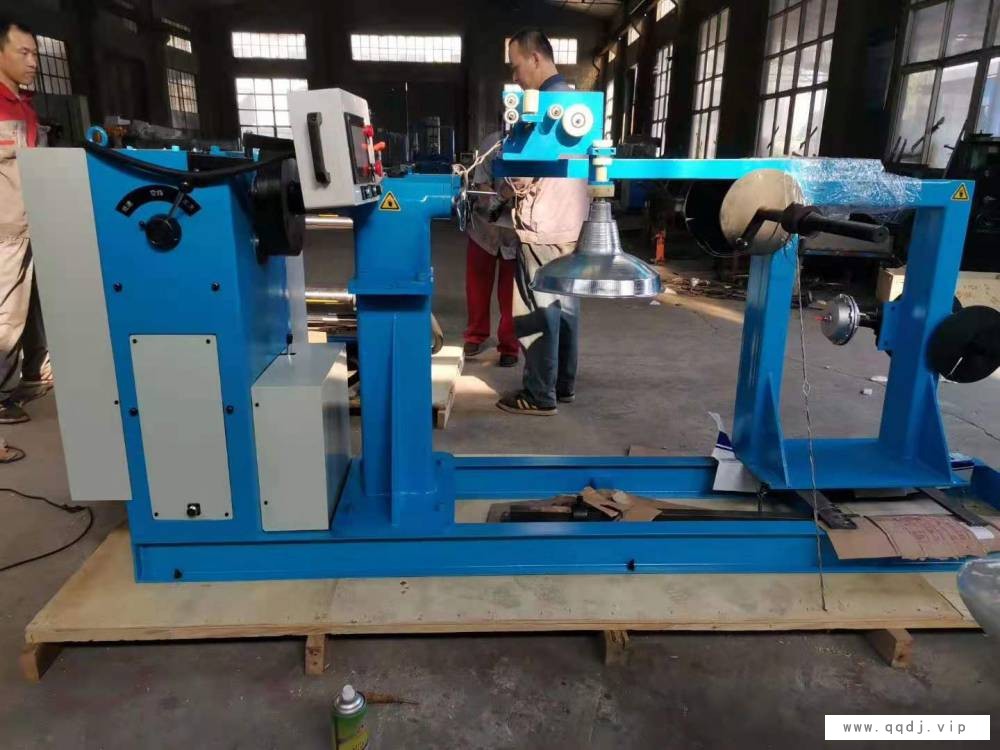

变压器卧式绕线机
一、产品组成及特点
该设备有主机箱、导轨、后尾座及电气控制组成。
结构特点如下：
1、该绕线机机械传动部分设在床头箱内，传动部分装在床头箱的操作侧。通过变频器控制电机转速，有皮带轮、三角带传送给变速箱，使其速度降低，扭力提升到使用标准。
2、该绕线机采用变频器来实现无级调速，启动平稳、 力矩恒定。调整方便及设定圈数，自动停车。
3、该机配有自动刹车装置，防止绕线停止时倒车。
4、该机可预设线圈匝数，自动控制正反转；计数系统是由人机界面（触摸屏）、PLC、编码器组成，通过触摸屏可方便设定绕线参数。
5、按钮站集中控制，由脚踏开关或按键控制主轴的启停。
二、技术参数
型号 参数 | RX1T型 绕线机 | RX3T型 绕线机 |
中心高 | 850mm | 1000mm |
卡盘直径 | Φ200 mm | Φ400 mm |
尾座调整范围 | 500-1500 mm | 1000-2000 mm |
转矩 | 1400N.M | 5000N.M |
电机功率 | 4KW | 7.5 KW |
转速范围 | 0~100r/min | 0~63 r/min |
外形尺寸 | 2800*690*1300 | 3600*690*1500 |
称重量 | 1000KG | 3000 KG |
