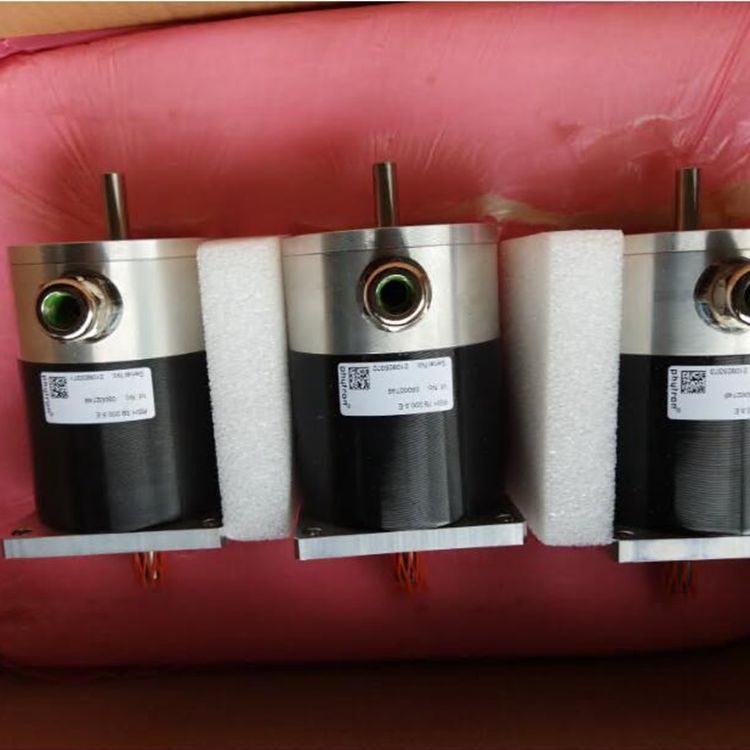

Phytron步进电机ZSH 107/2
Phytron ZSH步进电机适用于机械工程和工业中的挑战性环境应用。 凭借精确的运行性能、扭矩和适用于达IP68环境的坚固设计，可满足工业使用需求。
概述：ZSH 步进电机以其坚固的外壳和电缆密封套而令人信服，使用 IP68 选项，电机防水深度可达 10 m。
ZSH 步进电机具有平衡的特点，具有平稳和低共振运行性能，而且还具有可选的扩展环境温度范围 -30 +80 °C（可达 100 °C）。
扩展：
• 带制动器的步进电机：用于 24 VDC 电源的永磁制动器
• 带编码器的步进电机：分辨率 50、200 或 500 线，2 或 3 通道
• 带编码器和电机制动器的步进电机
• 带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1
应用：
能源生产、农业技术和汽车
沼气厂
标签技术
工业3D打印
装配自动化
海上深钻技术
深钻技术
技术细节
用于单极或双极控制模式的 2 相混合式步进电机
保持扭矩从 0.45 到 17 Nm
直径 ZSH：57 107
NEMA 兼容
步数/转：200，步距角：1.8°
保护模式：IP54、IP68 根据要求
允许的表面温度：-30 °C +80 °C（短时间可达 100 °C）
可选配置：
自由线端或接线盒
双轴
齿轮箱
马达刹车
编码器
Phytron ZSH 107/2 版本型号参数举例：
型号：ZSH 107/2
双极电流：8A
单极电流：5.7A
电阻（每绕组）：0.3Ω
电感（每绕组）：1.6mH
保持转矩：9 mNm
制动扭矩：0.21mNm
转动惯性：8*10-4 kg m2
轴承轴向载荷：400N
轴承径向载荷：650N
质量：7.2KG
总长度：139.5mm
边长：108mm
