是否进口 : | 否 | 产地 : | 瑞士 |
品牌 : | Maxon moter | 型号 : | A-max |
额定功率 : | 20 | 产品类型 : | 无刷直流电动机 |
额定电压 : | 15 | 3C额定电压范围 : | 交流36v以下 |
额定电流 : | 0.36 | 额定转速 : | 10100 |
额定转矩 : | 6.93 | 外形尺寸 : | 30 |
产品认证 : | CE | 适用范围 : | 医疗保健,科学研究 |
效率 : | 72 |
瑞士maxon A-max直流电机技术数据

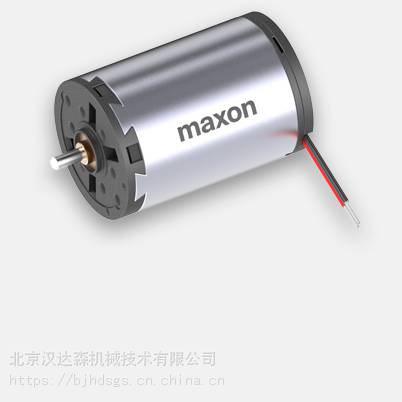

maxon A-max 电机
是一系列创新的高品质直流电机,配备 强大的铝镍钴永磁体。我们电机的是无铁芯 maxon 绕组, 经过数百万次测试。这是用于紧凑、 强大和低惯性驱动器的新技术。
标称电压值
标称电压 15伏
空载速度 10100转
无负载电流 36 毫安
标称速度 6890转
额定扭矩(连续扭矩) 6.93 毫牛顿米
额定电流(连续电流) 0.534 安
堵转转矩 22.9 纳米
失速电流 1.65 安
限度。效率 72%
特征
终端电阻 9.15 欧
终端电感 0.585 米时
扭矩常数 13.9 mNm/A
速度常数 689 转/V
速度/扭矩梯度 452 转/分钟
机械时间常数 19.9 毫秒
转子惯量 4.2 克平方厘米
瑞士maxon A-max直流电机热数据
热电阻外壳-环境 20千瓦/瓦
热电阻绕组外壳 6 千瓦/瓦
热时间常数绕组 9.94 秒
热时间常数电机 314 秒
环境温度 -30...+85 °C
限度。绕组温度 +125°C
瑞士maxon A-max直流电机

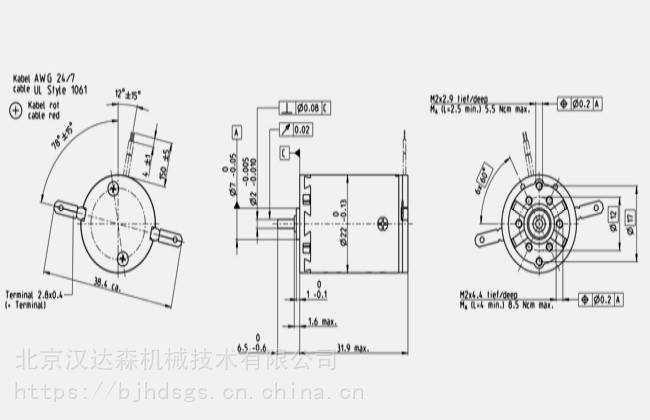

机械数据
轴承类型 套筒轴承
限度。速度 9800转
轴向游隙 0.05 - 0.15 毫米
径向播放 0.012 毫米
限度。轴向载荷(动态) 1 N
限度。压配合力(静态) 80牛
(静态,轴支撑) 0 牛顿
限度。径向载荷 2.8 N,距法兰 5 mm
其他规格
极对数 1
换向器段数 9
高压釜循环次数 0
产品重量 54 克
瑞士maxon A-max直流电机技术数据
