| 产品特性 : | 护层保护器 | 是否进口 : | 否 |
| 产地 : | 河北保定 | 加工定制 : | 是 |
| 品牌 : | 保定众邦 | 型号 : | BHQ |
| 外形尺寸 : | 950*135 | 适用范围 : | 电力行业 |
| 产品名称 : | 电缆护层保护器 | 产品认证 : | ISO9001 |
| 特色服务 : | 质保1年 | 小包装数 : | 1 |
| 物料编号 : | 022 | 型号报价 : | 100 |

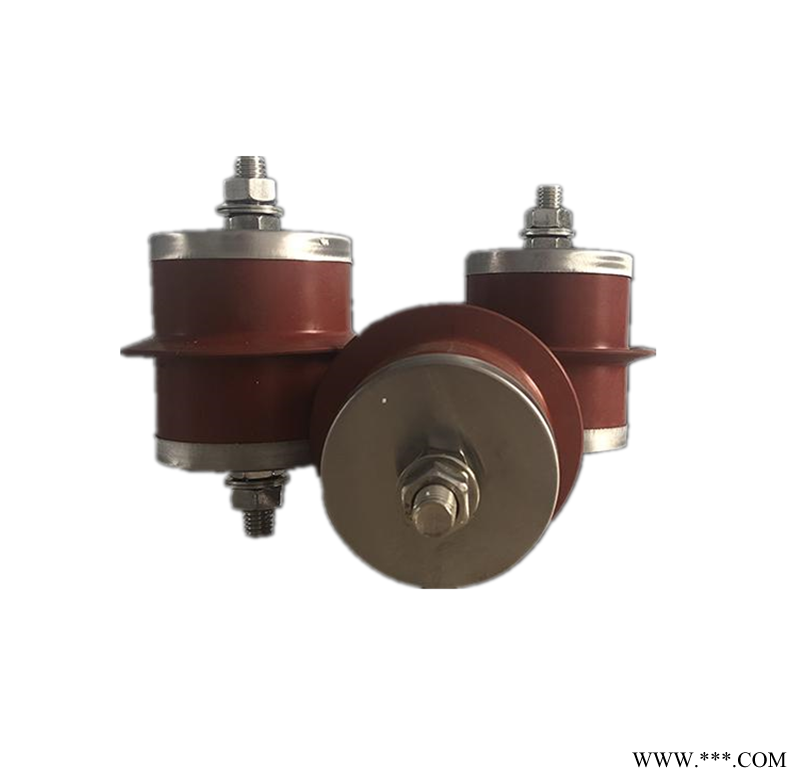

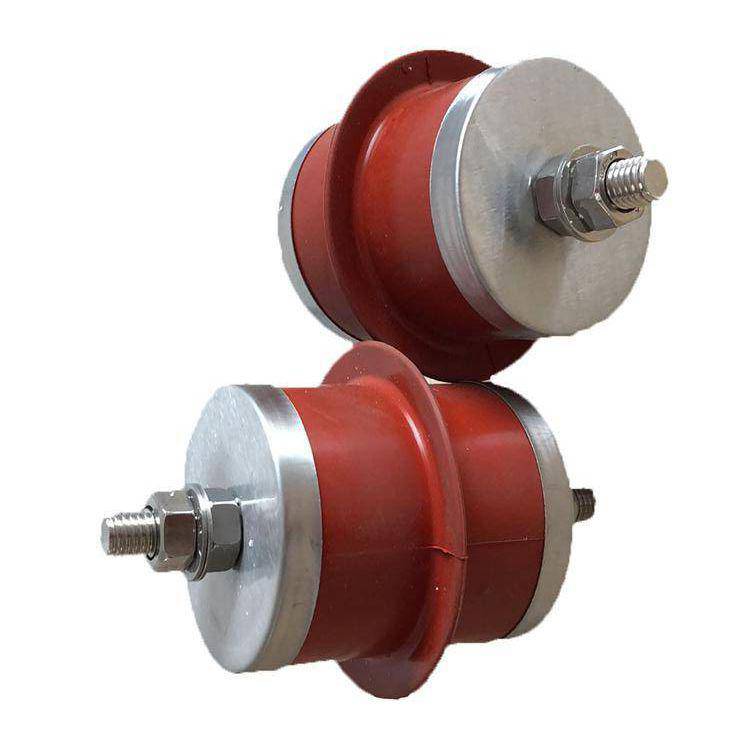

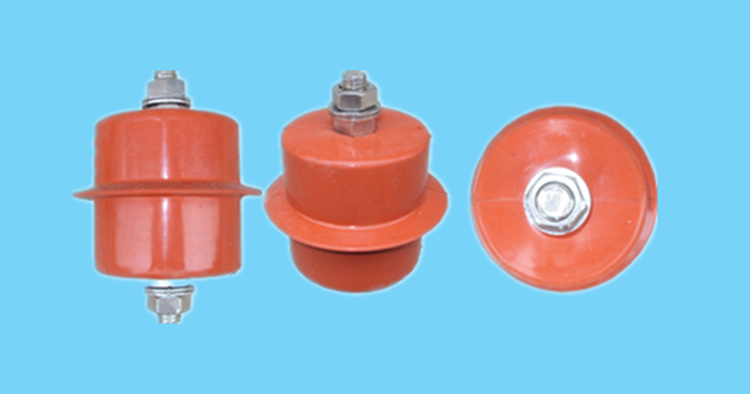

电缆护层保护器的作用、原理及介绍
一、概述
河北保定众邦有限公司生产电缆护层保护器,该产品是针对电力系统电缆运行特点、保证电力网络的安全运行而研发生产的可***应用于35kV大截面电力电缆和66kV、110kV及220KV电压等级的单芯电力电缆线路中,用来保护电缆的金属护层免受各种过电压的危害的一种保护装置.
电缆护层保护器可以有效限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压.防止击穿电缆外护层绝缘,防止电缆金属护层多点接地故障,可以使电力电缆正常运行并防止减少电缆的老化.我公司生产的电缆护层保护器应用于全国电力、铁路系统,取得了良好的运行经验。
二、工作原理及特点
电缆护层保护器采用氧化锌压敏电阻（阀片）做为保护元件,具有套式金属氧化物避雷器电压电流非线性特性曲线的优点,还具有电气绝缘性能好、介电强度高、抗电蚀、耐热、耐老化、防爆等优点及良好的化学稳定性、密封性.较传统的放电间隙保护、带间隙碳化硅电阻片保护等方式,其伏安特性更显优越,系统更稳定.
电缆护层保护器安装在电缆金属护层与地之间,采用无串联间隙,正常情况下,流过保护器的电流很小,是微安级;当电缆护层出现过电压时,保护器电阻变小,电流增大,释放电缆护层上的电荷,保护电缆正常安全运行.
三、使用条件
1、环境温度-45℃～+60℃;
2、海拔不超过3500m;超出3500m可根据实际情况特制;
3、电源频率： 50Hz、 60Hz;
4、长期施加的工频电压不得超过保护器持续运行电压;
5、安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃;
7、如有特殊要求,定货时请说明.
四、使用须知
1、ZB-BHQ电缆护层保护器是保护高压电缆护层的装置,防止雷击及感应过电压对电缆护层的危害.
2、保护器并接于高压电缆护层与地之间,用螺栓和电缆护层连接,保护器即投入使用.安装时,高压出线端端部引线拉力不应大于145N.连接导线的绝缘水平不应低于所保护电缆外护层绝缘水平,且连接回路应尽可能短.装置须可靠接地.
3、保护器外形与安装尺寸以生产实际货物为准.可以加装电缆.执行标准电力行业标准DL/T401-2002《高压电力电缆选用导则》.
4、保护器投入运行1年之后，应做预防性试验.
