| 产品特性 : | 电力 | 是否进口 : | 否 |
| 产地 : | 河北保定 | 加工定制 : | 是 |
| 品牌 : | 保定众邦 | 型号 : | BHQ |
| 外形尺寸 : | 300*500 | 适用范围 : | 电力行业 |
| 产品名称 : | 电缆护层保护器 | 产品认证 : | ISO9001 |
| 特色服务 : | 周到齐全 | 小包装数 : | 5 |
| 物料编号 : | 060 | 型号报价 : | 100 |

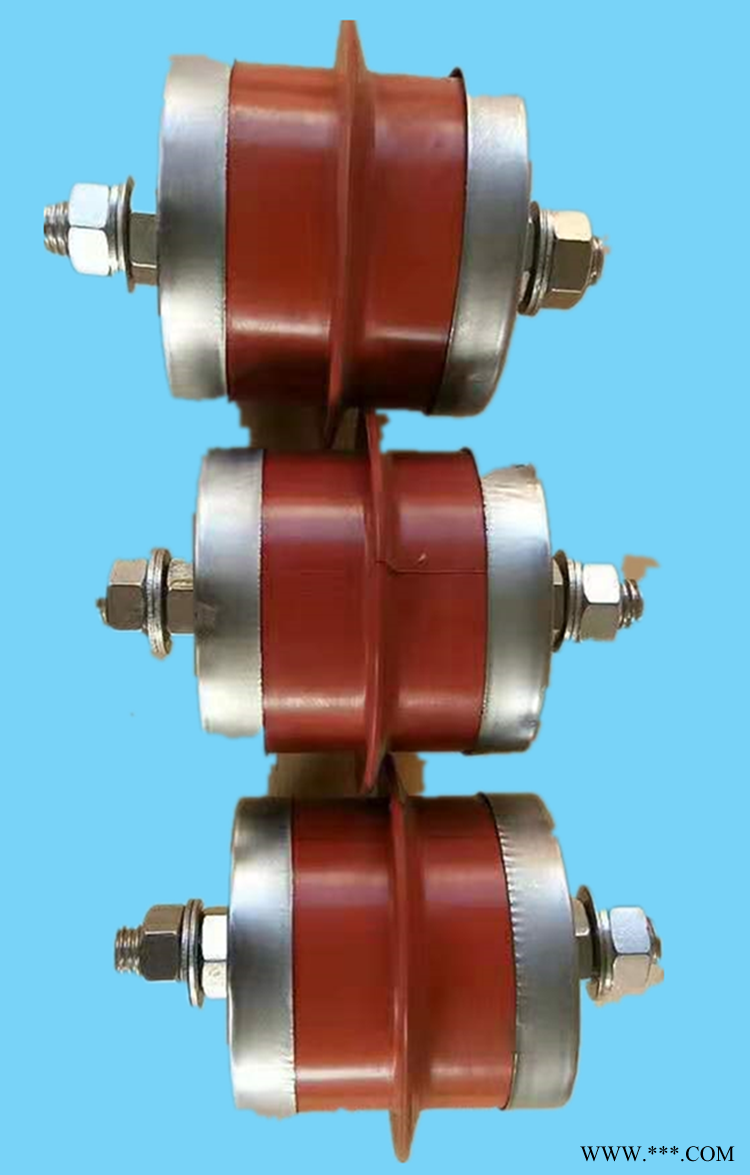

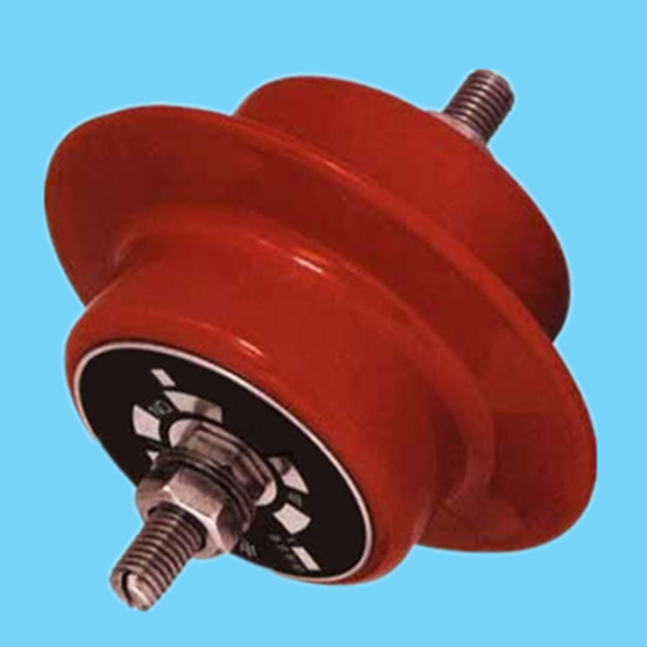

众邦电缆护层保护器用于220kv电缆高压柜
一、概述
保定众邦电气有限公司生产电缆护层保护器，该产品是针对电力系统电缆运行特点、保证电力网络的安全运行而研发生产的可广泛应用于35kV大截面电力电缆和66kV、110kV及220KV电压等级的单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害的一种保护装置。
电缆护层保护器可以有效限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。防止击穿电缆外护层绝缘，防止电缆金属护层多点接地故障，可以使电力电缆正常运行并防止减少电缆的老化。我公司生产的电缆护层保护器广泛应用于全国电力、铁路系统，取得了良好的运行经验。
二、工作原理及特点
电缆护层保护器采用氧化锌压敏电阻（阀片）做为保护元件，具有套式金属氧化物避雷器电压电流非线性特性曲线的优点，还具有电气绝缘性能好、介电强度高、抗电蚀、耐热、耐老化、防爆等优点及良好的化学稳定性、密封性。较传统的放电间隙保护、带间隙碳化硅电阻片保护等方式，其伏安特性更显优越，系统更稳定。
电缆护层保护器安装在电缆金属护层与地之间，采用无串联间隙，正常情况下，流过保护器的电流很小，是微安级；当电缆护层出现过电压时，保护器电阻变小，电流增大，释放电缆护层上的电荷，保护电缆正常安全运行。
三、使用条件
1、环境温度-45℃～+60℃；
2、海拔不超过3500m；超出3500m可根据实际情况特制；
3、电源频率： 50Hz、 60Hz；
4、长期施加的工频电压不得超过保护器持续运行电压；
5、安装场所的空气中不应含化学腐蚀气体**性尘埃；
7、如有特殊要求，定货时请说明。
四、使用须知
1、ZD-BHQ电缆护层保护器是保护高压电缆护层的专用装置，防止雷击及感应过电压对电缆护层的危害。
2、保护器并接于高压电缆护层与地之间，用螺栓和电缆护层连接，保护器即投入使用。安装时，高压出线端端部引线拉力不应大于145N。连接导线的绝缘水平不应低于所保护电缆外护层绝缘水平，且连接回路应尽可能短。装置须可靠接地。
3、保护器外形与安装尺寸以生产实际货物为准。可以加装电缆。执行标准电力行业标准DL/T401-2002《高压电力电缆选用导则》。
4、保护器投入运行1年之后，应做预防性试验。
五、技术数据
产品 型号 | 适用电缆系统电压 KV | 额定电压（有效值）KV | 持续运行电压（有效值）KV | 8/20μs标称放电电流KA | 直流参考电压UmA KV | 0.75UmA下的漏电电流μA | 标称放电流下的残压（峰值）KV | 2ms方波电流 A | 4/10μs大电流冲击耐受值 KA |
BHQ-35 | 0-35KV | 2.8 | 2.2 | 5 | ≥4.0 | ≤30 | ≤7 | 400 | 65 |
BHQ-66 | 66KV | 3 | 2.4 | 5 | ≥4.0 | ≤30 | ≤7 | 400 | 100 |
BHQ-110 | 110KV | 3.6 | 2.8 | 10 | ≥5.8 | ≤30 | ≤10 | 600 | 100 |
BHQ-220 | 220KV | 4 | 3.2 | 10 | ≥5.8 | ≤30 | ≤10 | 800 | 100 |
六、订货须知
1、电缆的额定电压等级，电缆具体性能参数或者对保护器具体性能要求订货时应注明；
2、订货数量及交货时间；
3、本产品可增设动作计数器，记录过电压的次数。可根据需要选用，在订货时指明。
4、可以加装电缆，请提供电缆长度及
5、如用户有特殊要求应在订货时提出。
