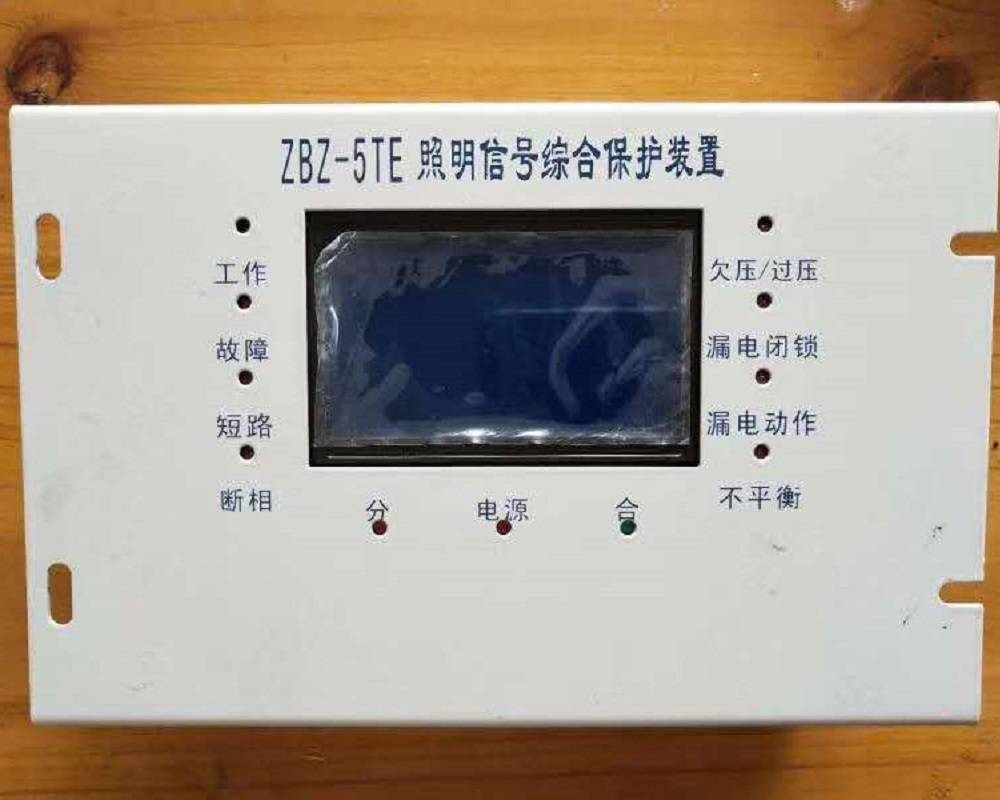

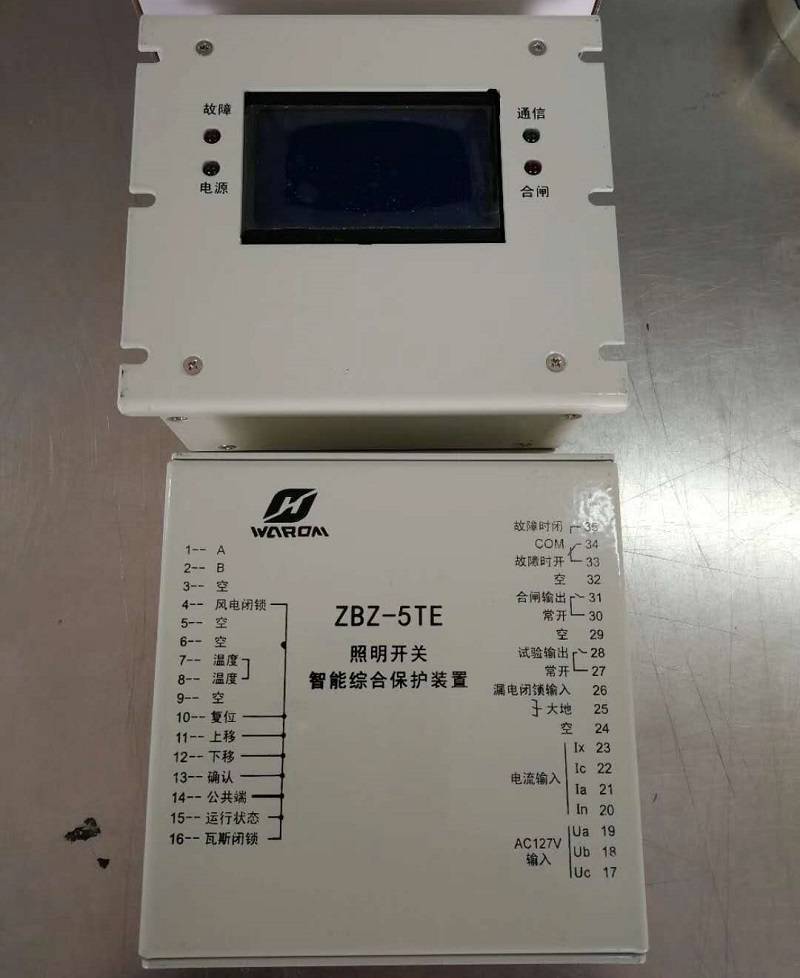

| 产品特性 : | 保护器 | 是否进口 : | 否 |
| 产地 : | 中国 | 加工定制 : | 否 |

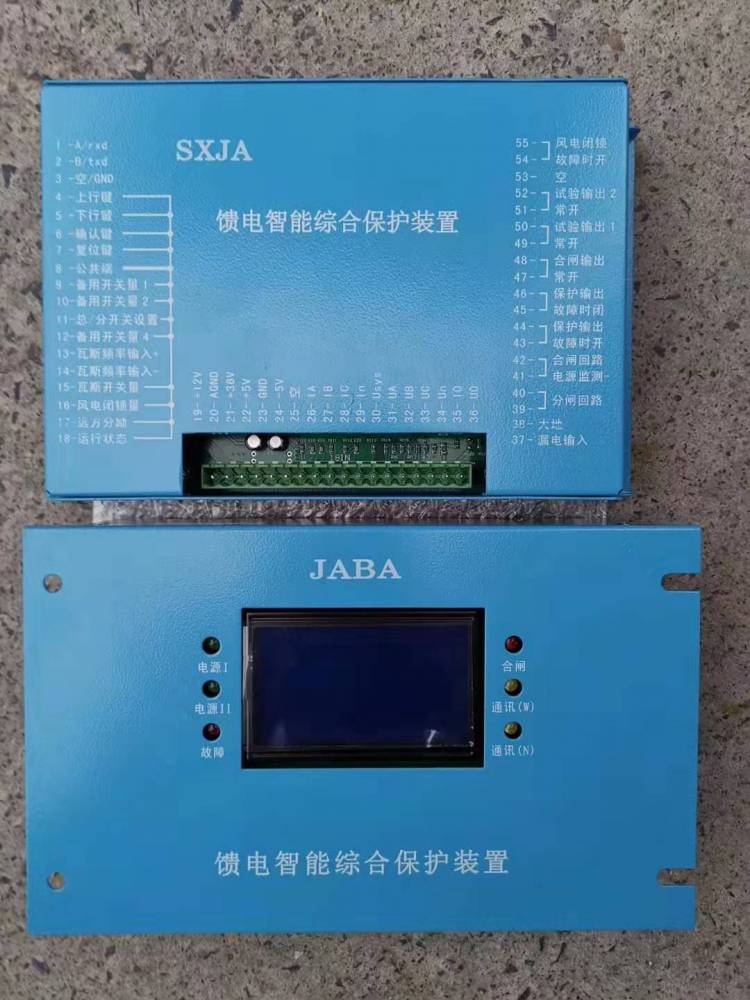

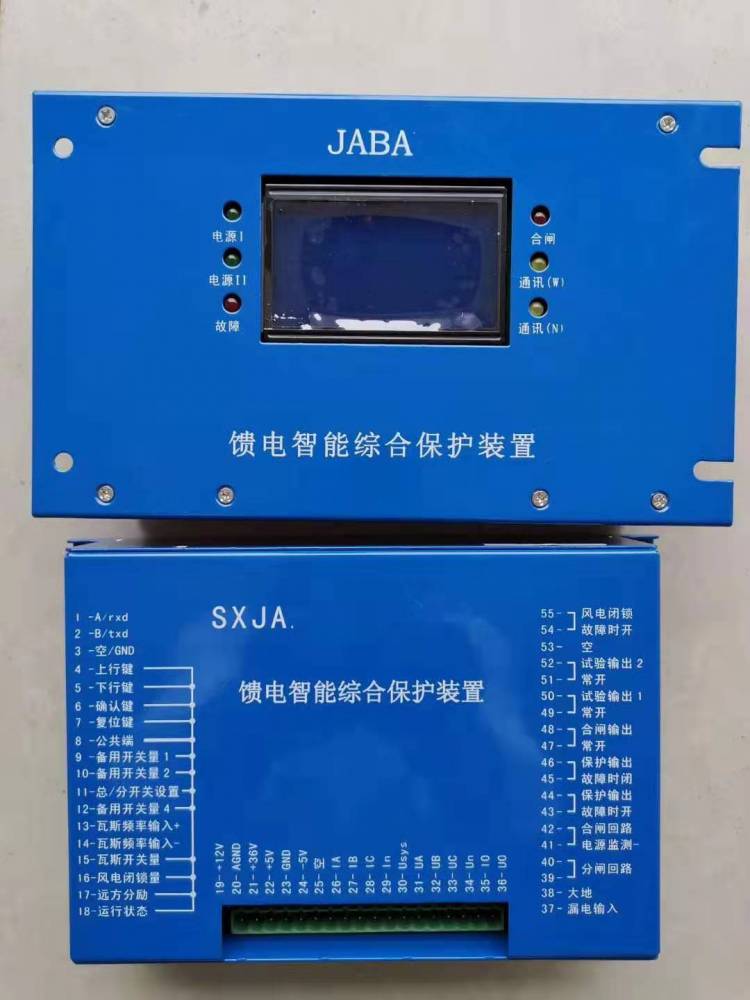

| 品牌 : | HY | 型号 : | SXJA |
| 额定电压 : | 380 | 断开容量 : | 5 |
| 额定电流 : | 220 | 绝缘耐压测试 : | 50 |
| 产品认证 : | 已认证 | 小包装数 : | 1 |
| 物料编号 : | 20191119002002 | 是否跨境货源 : | 否 |
| 翰业机械 : | 15562333871 |

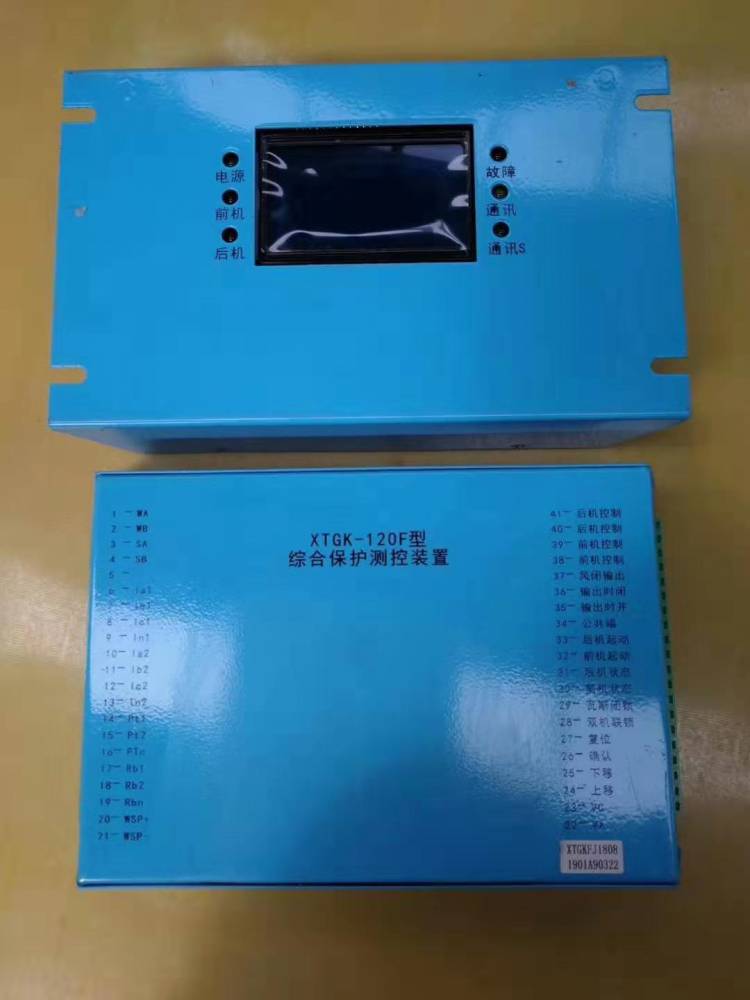

XTGK-120F型综合保护测控装置安装前检查：
安装前应在地面仔细检查本配电装置各部位及隔爆面是否完好，有无因运输造成的
损伤，内部插头、紧固件等是否有松动，上述故障应及时处理后方可进行安装。安装前
还应进行必要的绝缘性能试验：用 2500V 兆欧表进行摇测，有条件的地方还应进行工频
耐压试验，试验标准见表 2；（试验时应注意：试验前打开侧方法兰和大门，解除电压互
感器 PT 和压敏电阻高压端，拔下综保插头对主回路进行试验，与变压器连台时应符合
隔爆变压器标准试验）。
6.2 独立配电装置（A 型）安装：
安装过程只需按电气标准接入相应出入线电缆，并接好地线（请选择就近的接地螺
栓），即可进入操作。6.3 移变配电装置（B 型）安装：
a.变压器内部六芯信号线的布线为高低压一一对应。
b.移变内部六条连接线必须可靠固定在六（或九）芯接线柱上，温度传感器（铂电
阻）Pt100 放置变压器内部靠近铁芯部位（地电位），并接与变压器内部接线柱的 3＃4
＃线上。
c.用起重设备平稳吊起本装置，抽出后方法兰内的三条母线及六芯信号线，穿好上
角两条螺栓，整体移向变压器高压侧法兰口。
d.接信号线入变压器六（或九）芯接线柱，采用两两双绞屏蔽导线，两条绿色线接
1＃、2＃端子，黄色线接 3＃端子，红色线接 4＃端子，5＃6＃线根据需要再接入。
