| 产品特性 : | 滑环电机 | 是否进口 : | 否 |
| 产地 : | 西安 | 品牌 : | 西玛电机 |
| 产品类型 : | 三相异步电动机 | 型号 : | JR137-8 |
| 极数 : | 8极 | 额定功率 : | 210KW |
| 额定电压 : | 380 | 额定转速 : | 742 |
| 产品认证 : | ISO2000 | 应用范围 : | 破碎机、磨煤机球磨机等重型设备 |
| 3C额定电压范围 : | 交流36v以下 | 规格 : | B3卧式安装 |

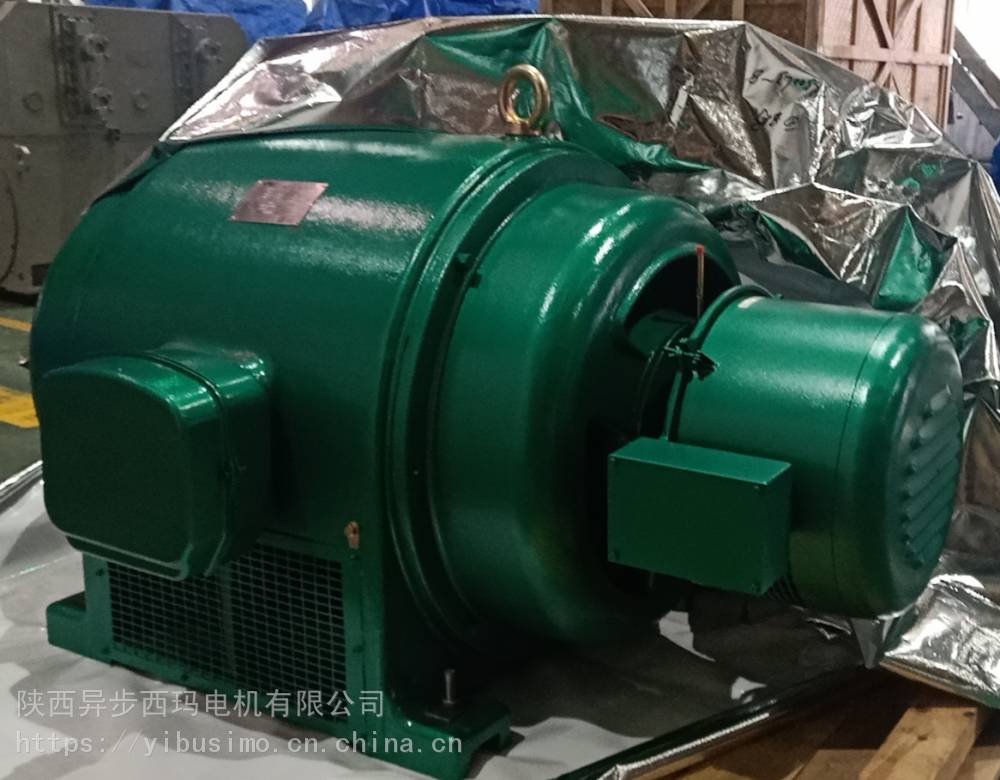

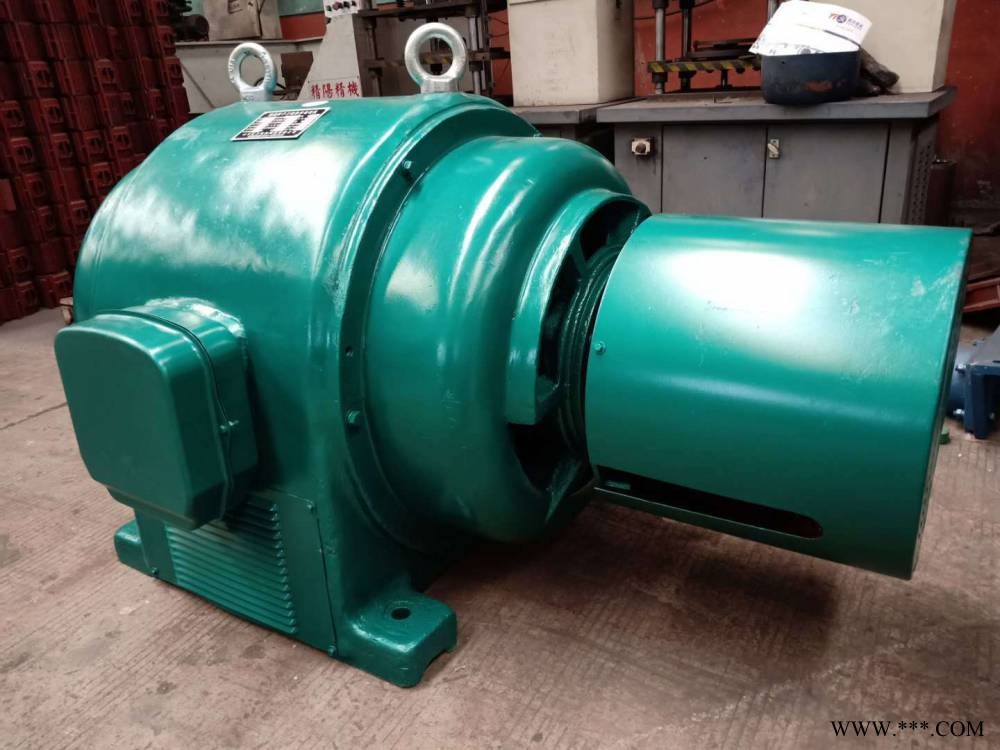

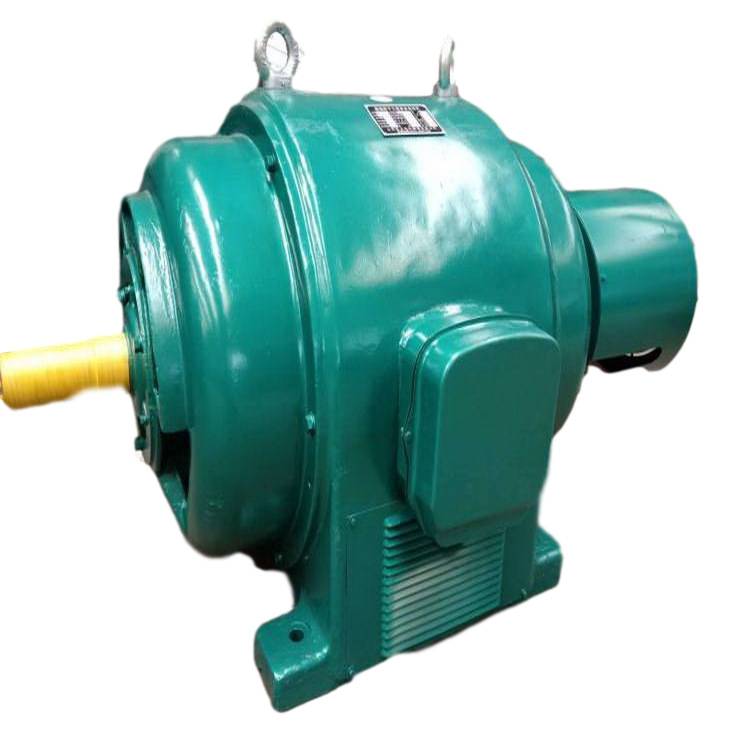

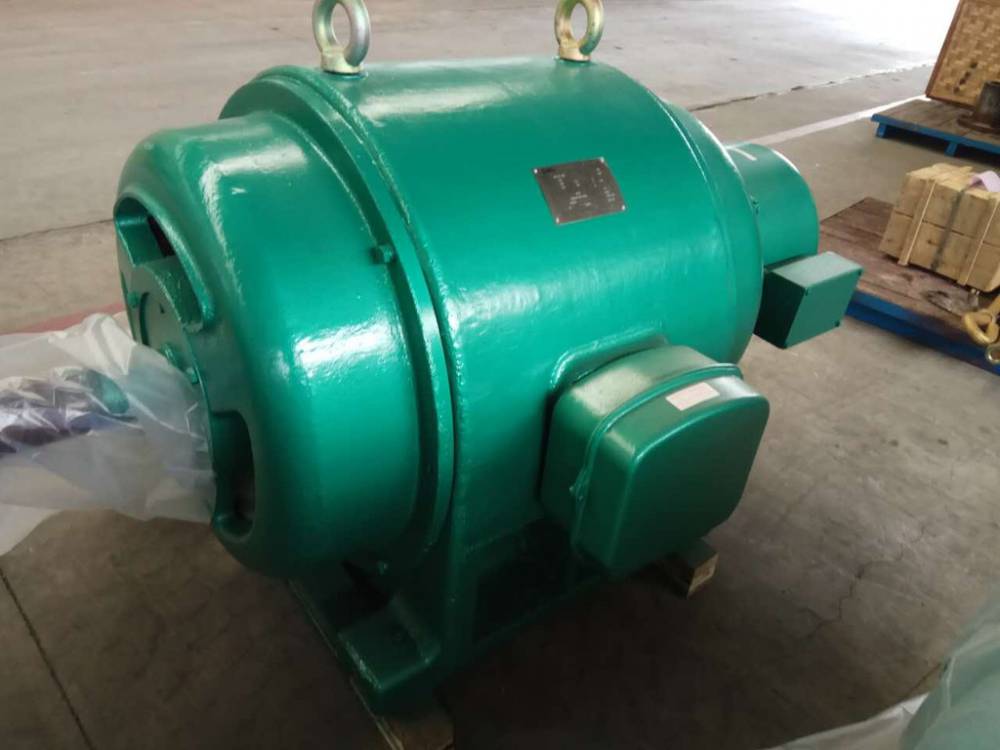

JR系列电动机为绕线（铸铝）转子三相异步电动机，本系列电动机符合部颁标准JB563-64技术条件的规定。可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、切削机床、运输机械及其他设备，可供煤矿、机械行业、发电厂及各种工矿企业中作原动机用。
JR电动机的额定是以连续工作制（S1）为基础的定额。额定频率为50HZ，额定电压为220/380V、380V、3000V、6000V，可根据用户的需要设计成3300、10000v。
本系列电动机的外壳防护等级是IP23；冷却方式为IC01；电动机的结构及安装方式一般为IMB3，也可以根据用户需求设计成为立式安装。
JR系列电动机在下列环境条件下能够额定运行：
1.海拔不超过1000米
2.环境 温度为-15℃，温度随季节而变化，但不超过40度。
3.空气清洁，无酸、碱等腐蚀性 气体的室内。不允许在含有危险性气体或尘埃较多的环境中工作
4. 湿月份月平均不得高于90%，同时该月月平均温度不高于+25度
5.JR电动机在额定电压下的转矩与额定转矩之比不低于1.8
6.JR系列电动机在起动时必须预先在转子回路内接入起动变阻器。不允许将转子绕组直接短接起动。
一,JS,JR系列概述
J系列中型电机可驱动各种不同的机械,如通风机,压缩机,水泵,破碎机,球磨机,要削机床,运输机械及其他设备,可供煤矿,机械工业,发电厂及各种工矿企业中作原动机用。
JS系列为鼠笼转子三相异步电机。
JR系列为绕线转子三相异步电机。
JS系列电机符合部颁机准JB563-64技术条件的规定。
JR系列电机符合部颁机准JB564-64技术条件的规定。
本系列电机为防护式。根据用户需要也可制成管道通风式。
防护式电机应装置在海拔高度不超过1KM,周围空气温度不高于 40℃,不低于0℃,空气清洁,无酸,碱等腐蚀性气体的室内。电机不允许在含有爆炸性气体或尘埃较多的环境中工作。
当电机周围空气的温度超过上述规定或空气不清洁时,应采用管道通用方式。此时,通入电机两端的冷却空气温度应为0℃——40℃并且应保证管道和电机内部的空气压力高于周围空气的压力,必要时应加装鼓风机,滤尘器等。
JS系列鼠笼型电机允许全电压直接起动。 初起动转矩和 初起动电流数值分别与额定值之比,如表3所示。如用户的电网不允许全电压直接起动时,可以采用降低电压起动。但此时起动转矩将与起动电压成平方关系降低。
JR系列电机在起动时必须预先在转子回路内接入起动变阻器。不允许将转子绕组直接短接起动。
二,结构简述
电机的其本安装型式机座带底脚卧式安装,所有型号的电机都可采用联轴器与被驱动机械联接。电机采用两侧对称的径向通风系统,冷却空气自两侧端盖的进风口进入,一部分经过电机转子上的风扇或风叶片吹过定子线圈的端接部分,另一部分空气经过转子铁心中的径向通风槽,然后由机座侧面的出风口逸出。
管道通风式电机的通风系统与上述相同。
电机的轴承采用滚动轴承。所用的轴承牌号见表1,轴承润滑脂牌号为锂基润滑脂ZL-3。
| 机座号 frame NO. | 轴承规格 Bearing NO. | |
| 轴伸端 Driving end | 非轴伸端 Non-driving end | |
| 11 | NU319 | 6319 |
| 12 | NU320 | 6320 |
| 13 | NU322 | 6322 |
| 14 | 22228 | NU324 |
| 15 | 22230C | NU326 |
从电机的轴伸端看,出线盒在机座的右侧。
JS系列电机可以根据用户的要求制成双轴伸,其中任一个轴伸均可用以传达电机的额定功率（球轴承端只能用于联轴器传动）。
JR系列电机在降低转矩的条件下,允许长期减速运转。此进,允许输出的功率和转矩与转速的对应关系应符合表2的规定。
如果电机的负载转矩（驱动鼓风机,水泵等时）和转速成平方关系下降时,电机允许在低转速下长期运转。
| 转速 Speed(%) | 100 | 96 | 80 | 70 | 60 | 40 |
| 转矩 Torque(%) | 100 | 96 | 91 | 85 | 80 | 62 |
| 功率 Output(%) | 100 | 96 | 73 | 60 | 48 | 25 |
三,型号含义
如：JS115-6表示鼠笼转子异步电机,11号机座,铁心长度为5号,6极。
JR115-6表示绕线型转子异步电机,11号机座,铁心长度为5号,6极。
JR系列电机分有电刷提升和短路装置和无电刷提升和短路装置两种。
