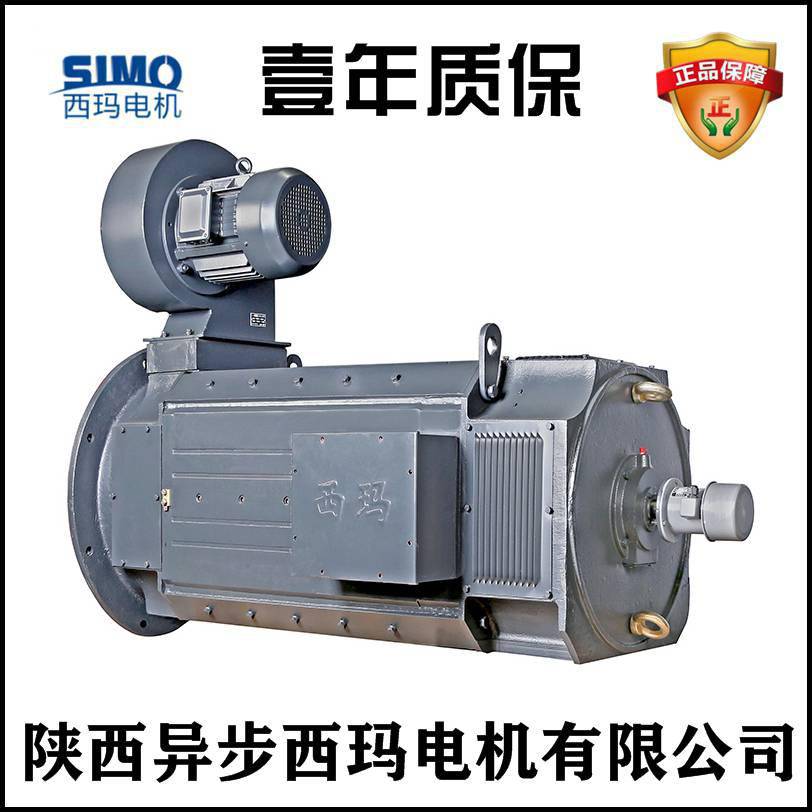

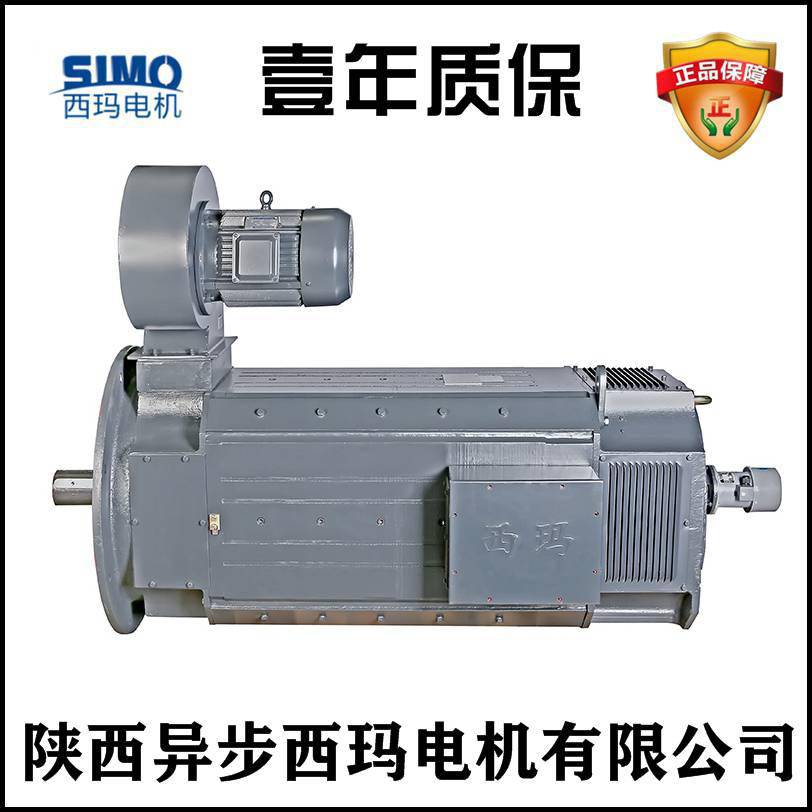

上图为西玛ZFQZ电机产品样图

产品描述

ZFQZ系列直流电动机是在Z4系列和ZZJ-800系列直流电动机的基础上发展起来的。电机的转动惯量分别是串联ZZJ-800和ZZJ-900电机的45% 和65%。该电机适用于在恶劣的工作环境下进行直接和反向旋转以及高频启动和停止。电机过载良好。旋转力矩和起始力矩是串联ZZJ-800电机力矩的112% 和117%。电机的重量分别是ZZJ-800直流电机系列的65%。除安装孔之间的轴向距离 (尺寸B) 外，电机功率等级均符合国际标准。具有底板的电动机的安装尺寸能够符合串联ZZJ-800和ZZJ-900串联直流电动机的尺寸。此外，在与客户讨论之后，可以将电动机的轴延伸尺寸定制为串联ZZJ-800电动机的相应尺寸。因此，ZFQZ系列直流电动机可以代替ZZJ-800系列电动机。

电气性能

1.电机的额定电压有2种: 220V & 440V。根据客户的要求，可以生产具有其他电压的电动机。

2.电动机的励磁方式是单独励磁。标准激励电压为180V。根据客户的要求，可以生产具有其他电压的电动机。

3.以基本速度运行的电动机可以达到技术数据中规定的旋转力矩

4.对于额定电压为220V的电机，通过增加外加电压，转速可以达到额定转速的2倍。此时，允许的旋转力矩是额定旋转力矩的1.8倍。

5.对于额定电压为220V的电动机，。旋转力矩是电动机在技术数据表中调节的低强度磁旋转下运行时额定旋转力矩的0.6倍。

6.电动机的电流变化率可以达到额定电流变化率的200-250倍。

7.从驱动端看，电机的出线盒的标准位置在机器底板的右侧。如果需要，可以将其安装在机器底板的左侧。如果是这样，则应在订单中说明此要求。

ZFQZ可频繁起制动直流电机使用条件
1. 电动机适用于环境空气温度为-30℃到+40℃，海拔不超过1000米的场所。
2. 电动机的供电电源采用静止整流电源或直流发电机电源。当采用三相全控桥式整流电源时，可不外接平波电抗器而长期工作。
ZFQZ可频繁起制动直流电机ZFQZ-450-31/420KW/660V/430转/IC06产品性能
1. 电动机的额定电压有220V、440V两种。根据需要也可派生出其他等级电压。
2．电动机的励磁方式为他励，励磁电压为180V或310V。根据需要也可派生出其他等级电压。
3．电动机基速时允许按技术数据表规定的运行转矩运行，历时60s。
4．额定电压为220V的电机，可以提高外施电压，使转速增加到额定转速的2倍。此时允许运行转矩为额定转矩的1.8倍，历时15s。
5．额定电压220V的电动机按技术数据表规定的弱磁转速运行时运行转矩为额定转距的0.6倍，历时15s。
6．电动机的电流变化率(di/dt) 可达到200-250倍额定电流/秒。若需(di/dt)>250,可以协商解决。
7．电动机的出线盒标准位置从传动端视在机座右侧。根据需要，也可装于机座左侧，但需要在订货时注明。

ZFQZ可频繁起制动直流电机ZFQZ-450-31技术数据表(A)
