 1、 ZZJ-818轧机辅传动用中型直流电机特点和用途：

　　ZZJ—800系列轧机辅传动用电动机是我公司主要产品，是参照国际电工委员会IEC—34—13《轧机辅传动用电动机》标准制造的，是钢铁工业的重要动力设备，在工作环境恶劣的场合下，能经受频繁的起动、制动、频繁的可逆转，重复大的过载转矩，主要使用于工作辊道，压下装置，活套张力辊，剪切机、钳吊吊车等设备上，是ZZ / ZZK、ZZY、ZZJO、ZZJ2等系列电机的更新替代产品。

　　本系列电机为圆形结构，散热良好，适用于整流器供电，能承受脉动电流与电流急剧变化（负载变化）这工况，肯换向良好。

　　本系列电机保持600系列的外形安装尺寸，而功率等级比600系列提高一级，与国际先进水平相当。

　　电机绝缘等级为F级，采用可靠绝缘结构及浸渍工艺，保证绝缘性能稳定和良好散热。电机适应直流发电机组供电，亦适应于静止整流电源供电，当整流电源按三相全控桥式线路连接时，可不用滤波电抗器能长期良好的运行。

ZZJ-818-186KW-220/440V轧机辅传动用中型直流电机电机性能：

  3．1   技术参数表中的数据应按下列使用条件工作。

　　a．海拔不超过1000m。

　　b．周围空气温度为—30℃到+40℃之间。

　　c．工作环境不应含有酸性，碱性或其他对绝缘有腐蚀作用的气体。

　　d．电机工作制有外通风式连续工作制SI，全封闭式短时工作制S2，全封闭式断续周期性工作S3（负载持续率FC=30%）。

　　e．电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电。

　　f．本系列电机性能均符合GB5227—85《轧机辅传动直流电动机》标准要求。

　3．2   电机标准额定电压为220V、440V，其他电压等级亦可与我公司协商。

　3．3   电机的额定转速应根据电机的特性符合技术数据表中的规定，额定电压为220V的电动机应能进行增压调速。

　3．4   电机在由无明显脉动的直流电源（即以旋转发电机作电源）供电，电动机在额定输出功率和规定工作制下运行，且环境空气温度不超过40℃时，各种绕组的温升用的温度计法测量时不超过75K或用电阻法测量时不超过110K，换向器的温升用温度计法测量不超过85℃。

　3．5 通风式连续工作制（SI）或全封闭式短式工作制（S2）ih时限的复励直流电动机其励磁安匝和50%串励安匝。

　3．6 通风式连续工作（SI）或全封闭式短时工作（S2）ih时限的直流电动机其转速调整率不超过如下规定。

　3．7  电机在规定的运行期间内，以冷态满载的转速变化，外通风式的直流电动机不超过额定转速的15%，全封闭式的直流电动机不超过额定转速的20%。

 　在正常运行温度，额定负载，额定电压和额定电流情况下，电动机的转速容差不高于或底于额定转速的7.5%。

　3．8 ZZJ—810电机及以上各个电机都带有补偿绕组。

　3．9 电机提供有接地标注的接线柱。

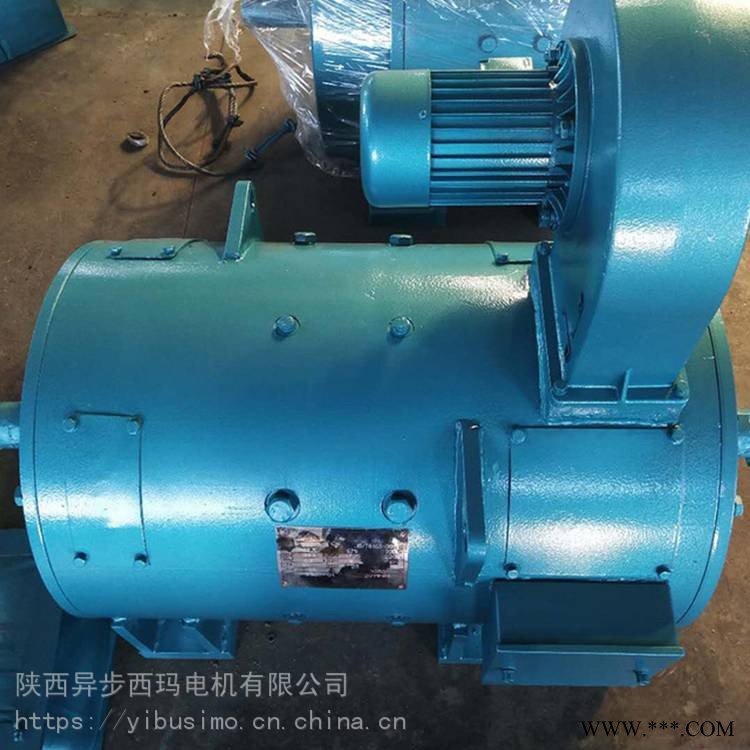

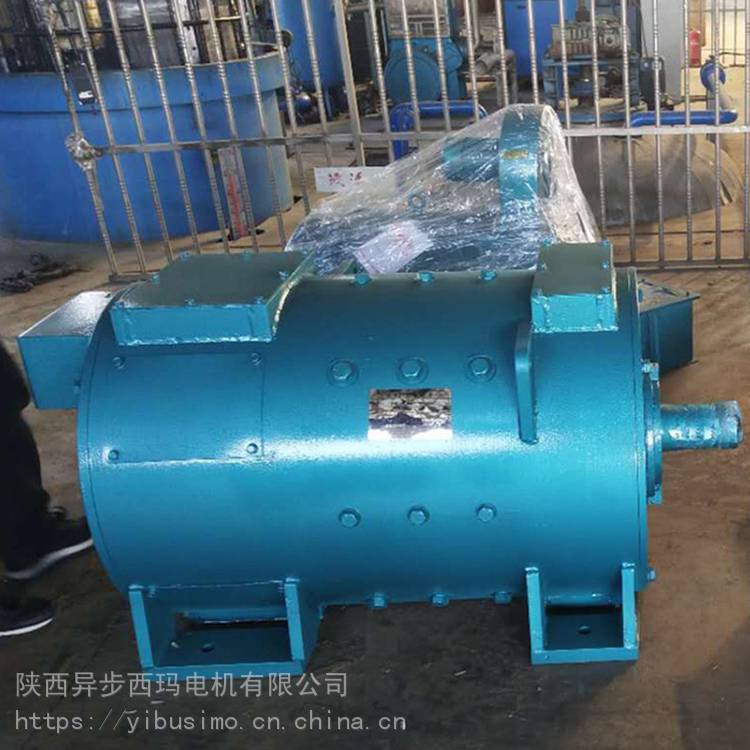

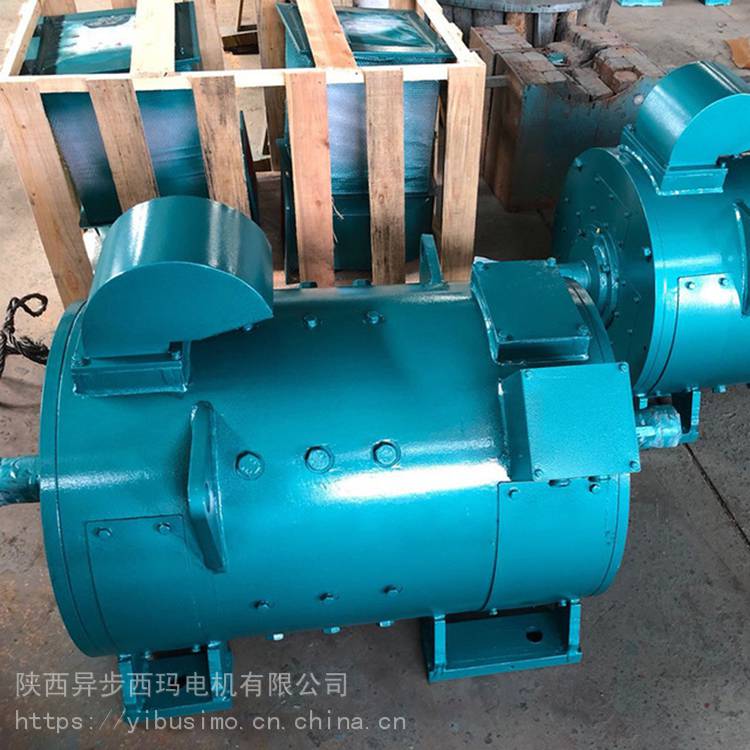

上图为ZZJ-818-186KW-220/440V轧机辅传动用中型直流电机实拍图

4、电机结构简介

4．1 电机的防护及安装结构形式

　　a．整个系列防护形式：

　　　全封闭式为  IP44

　　　通风式为   IP23

　　b．安装方式符合国标GB977—81规定为IMB3如其他安装方式可与公司另行协议。

　4．2 冷却方式：

　　全封闭电机有外壳表面自然冷却的IC0040和由本身传动折内风扇驱动空气冷却的IC0041两种。

　　通风式电机有管道进风，自然出风的IC17和管道进风，管道出风的IC37及装有独立鼓风机的IC16三种。

　　各机座机号所需的冷却风量为(见表)

　4．3  出线盒的位置，以主传动端视之，在机座右侧，如需左侧或上方与我公司另行协议。

　4．4  电机可配带测速发电机及附件与付传动端。

　4．5  电机为双锥度轴伸，其标准锥度为1：10，如需要轴伸锥度为1：9或电机总长有所变动与到公司另行协议。

　4．6  电机的传动为弹性联轴器联接，机组配合须小心对准。

ZZJ-818-186KW-220/440V轧机辅传动用中型直流电机订货说明：

1、订货前，请先查阅产品目录，明确所需产品的型号规格等数据。如所需品种、规格与目录中有出入，请即与我厂联系。如有特殊要求，请事先提出具体而明确的要求，与我厂有关部门协商，经同意后签订合同或试制协议。

2、订货时请注明电机型号、功率、电压、转速、工作制、结构类型、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件，备品名称等。

3、如使用环境特殊，需要湿热带型，原型号后面请注明“TH”。
