| 品牌 : | 宏图 | 型号 : | CTY1.5/2.5/5/8T |
| 加工定制 : | 是 | 类型 : | 移动式输送机 |
| 输送物品 : | 矿石 | 适用领域 : | 矿山井下 工程隧道 |
| 输送能力 : | 100 | 动力功率 : | 4.5*2 |
| 外形尺寸 : | 2360 | 重量 : | 2.5t |

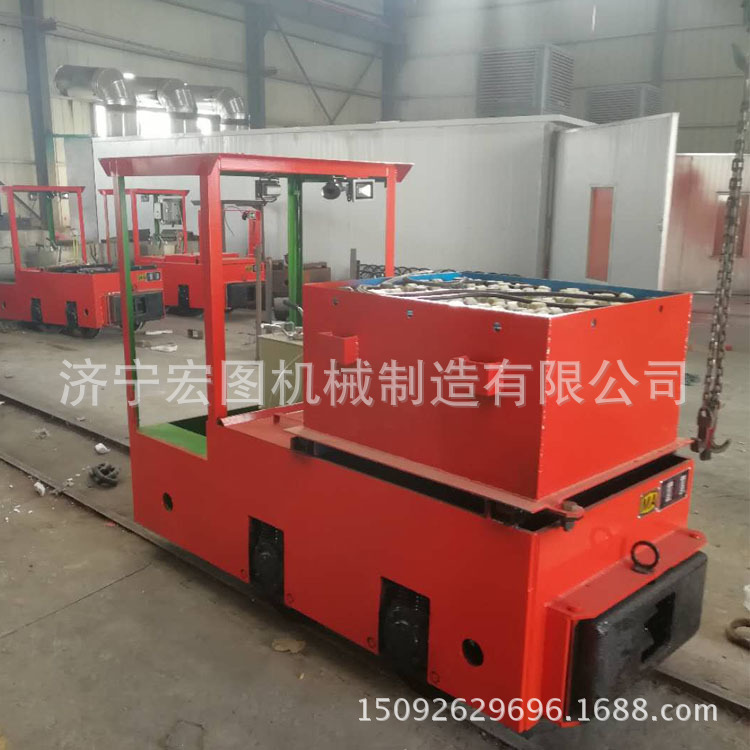

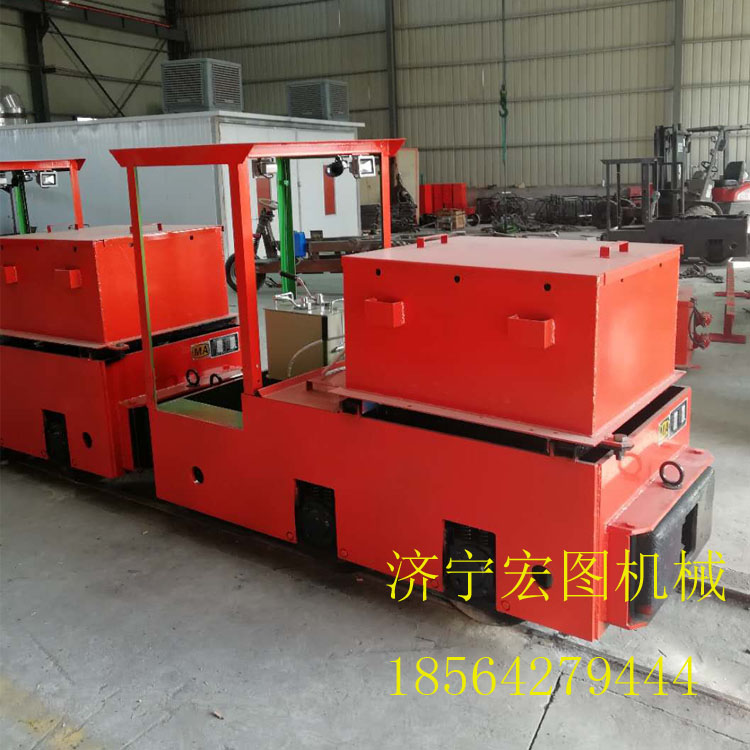

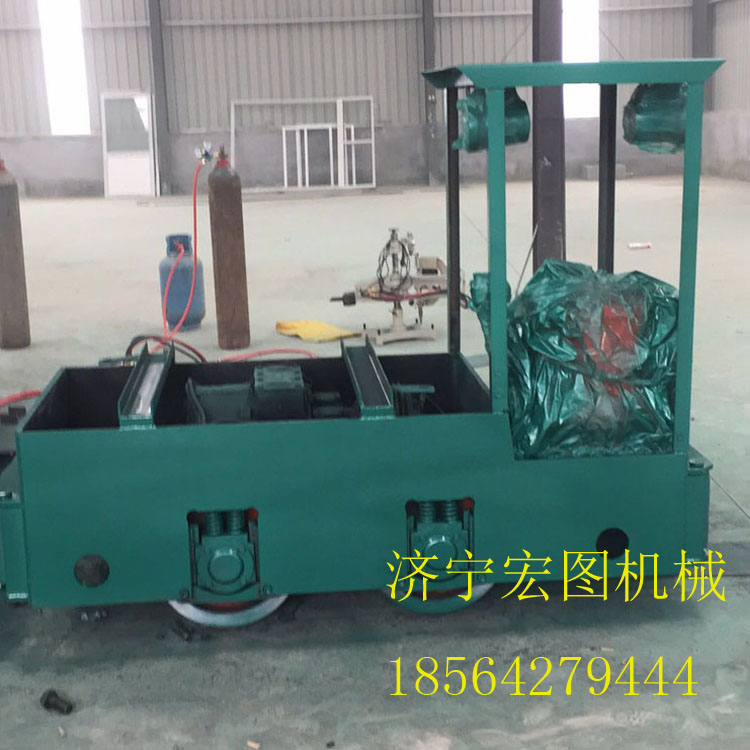

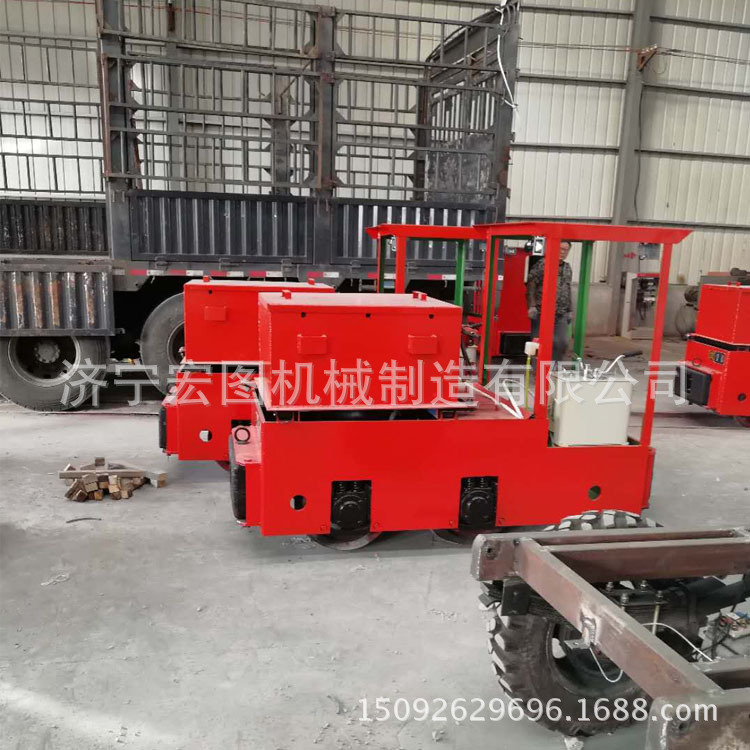

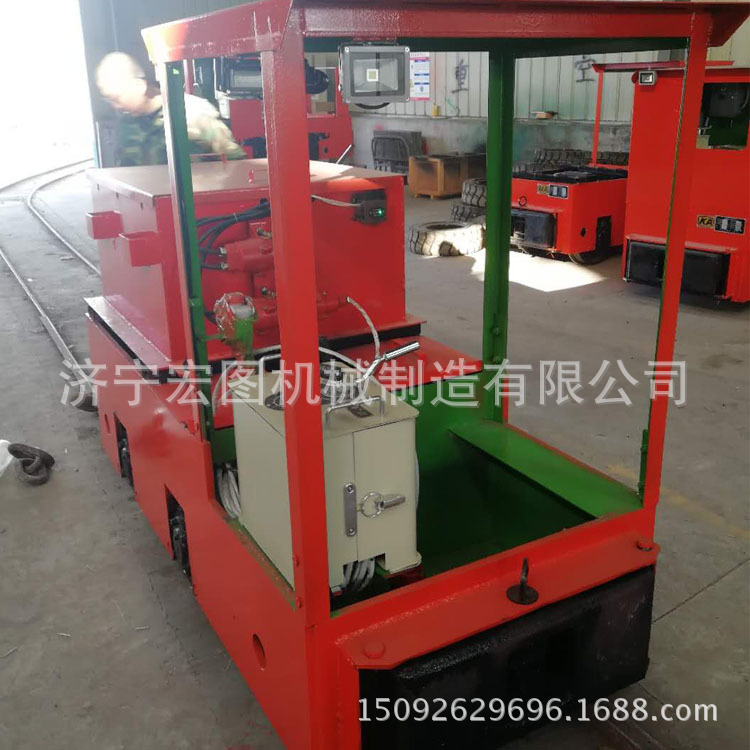

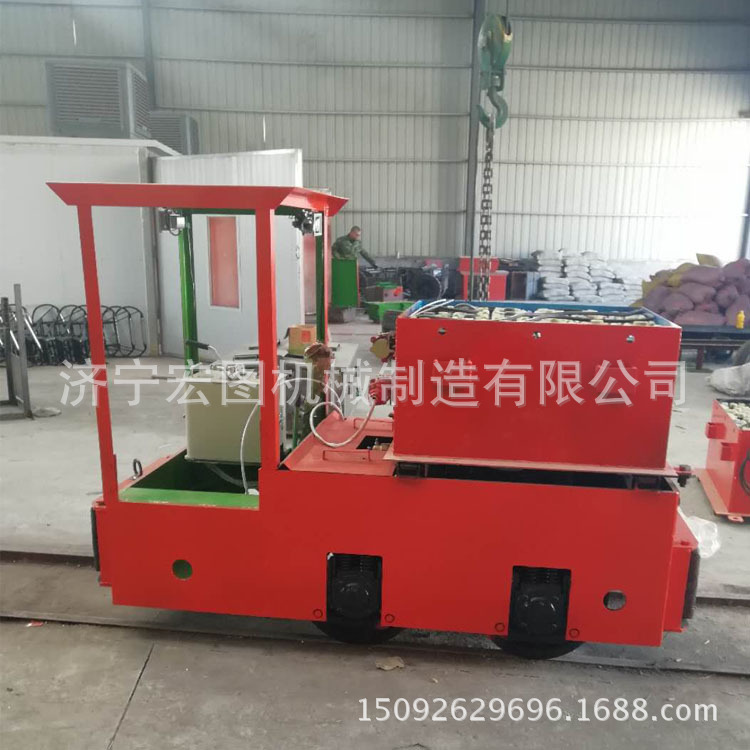

CTY系列防爆特殊型蓄电池工矿电机车
防爆特殊型蓄电池工矿电机车适用于高瓦斯矿井的主要运输巷道内，做为牵引矿车、人力车的运输设备动力源。为矿山的巷道运输提 率，降低劳动强度。
产品执行标准
MT/T491-1995煤矿防爆蓄电池电机车通用技术条件
海拔高度不超过2000米
周围环境温度为-25-+40；相对湿度不大于95
CTY1.5/4.6.7.9B
CTY2.5/4.6.7.9P
外形特征
轨距 457、600、762、900mm
轴距 650mm
小曲线半径 5m
车轮滚动圆直径 φ430 mm φ460 mm
齿轮箱距轨道面高度 85mm
外形尺寸(L*W*H) 1.5吨 1900*800*1200mm
2.5吨 2360*914(1076、1214)*1550mm
技术参数
粘着质量 1.5t 2.5t
牵引力 6.13 KN 5KN
小时制牵引力 2.55KN 2.75KN
小时制速度 4.54km/h 4.5km/h
额定电压 48V
蓄电池组容量 330AH
牵引电机功率 3.5*1kw 4.5*1kw
牵引高度 210mm 320mm
齿轮传动比 18.4 (二级传动) 17.9(二级传动)
调速方式 斩波调速变频调速
制动方式 机械电气
