| 品牌 : | 宏图 | 型号 : | CTY5T |
| 加工定制 : | 是 | 类型 : | 移动式输送机 |
| 输送物品 : | 矿石 | 适用领域 : | 矿山井下 |
| 输送能力 : | 100 | 动力功率 : | 8*2 |
| 外形尺寸 : | 2920 | 重量 : | 5 |
CTY系列矿用牵引设备 电机车配件 山东电机车

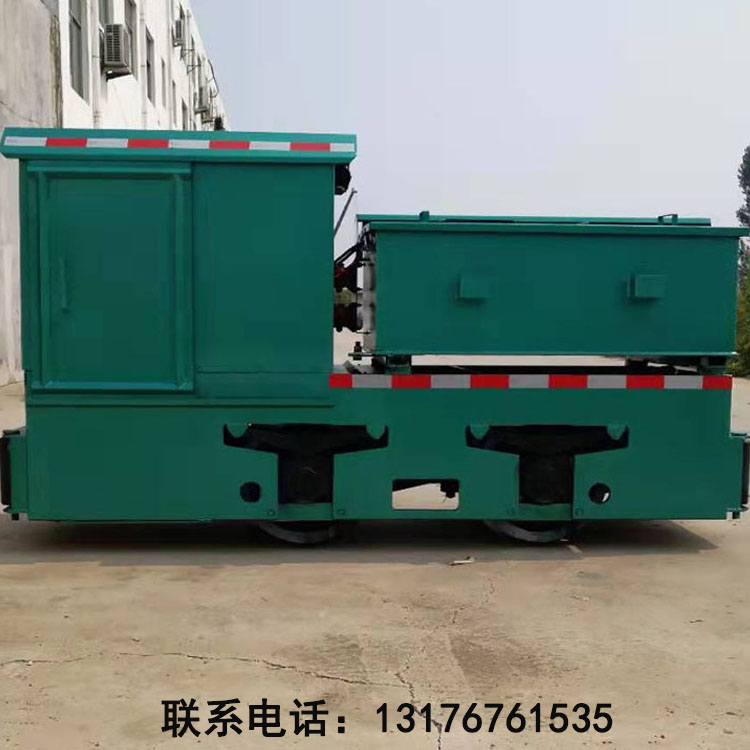

CTY系列防爆特殊型蓄电池工矿电机车
防爆特殊型蓄电池工矿电机车适用于高瓦斯矿井的主要运输巷道内，做为牵引矿车、人力车的运输设备动力源。为矿山的巷道运输提 率，降低劳动强度。
产品执行标准
MT/T491-1995煤矿防爆蓄电池电机车通用技术条件
海拔高度不超过2000米
周围环境温度为-25-+40；相对湿度不大于95
CTY5/6.7.9B
CTY5/6.7.9P
外形特征
轨距 600、762、900mm
轴距 850mm 900mm
小曲线半径 6m 6.5m
车轮滚动圆直径 φ520 mm
齿轮箱距轨道面高度 85mm
外形尺寸(L*W*H) 2920*920(1082、1220)*1550mm
技术参数
粘着质量 5t
牵引力 12.26.KN
小时制牵引力 7.06KN 7.24KN
小时制速度 7 km/h
额定电压 88V 90V 96V
蓄电池组容量 330AH 385AH
牵引电机功率 7.5*2kw
牵引高度 210mm 320mm
齿轮传动比 15.48 15.78 (二级传动)
调速方式 斩波调速变频调速
制动方式 机械电气
