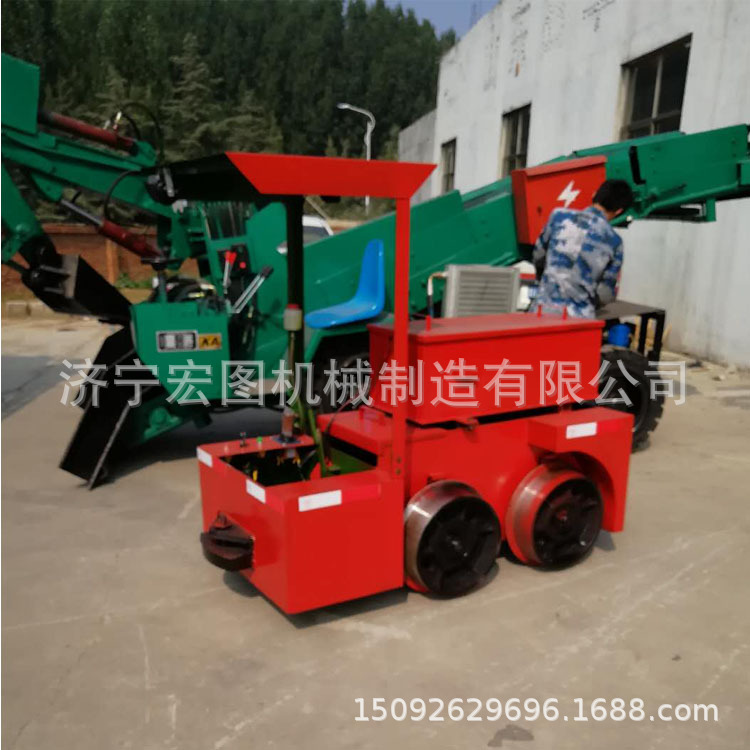

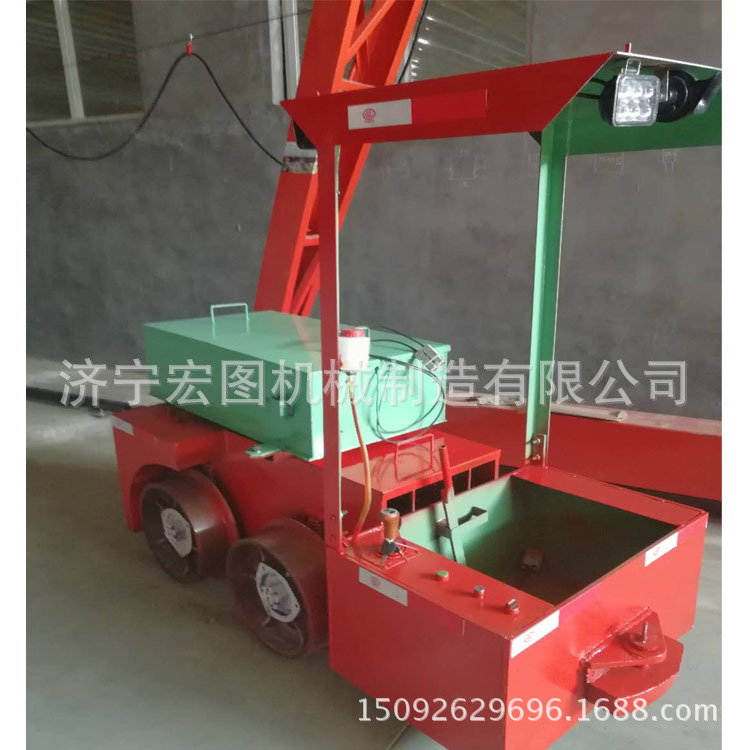

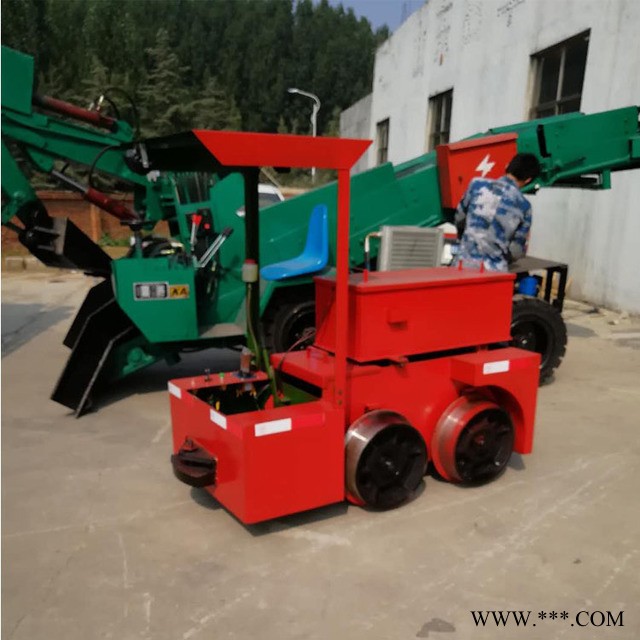

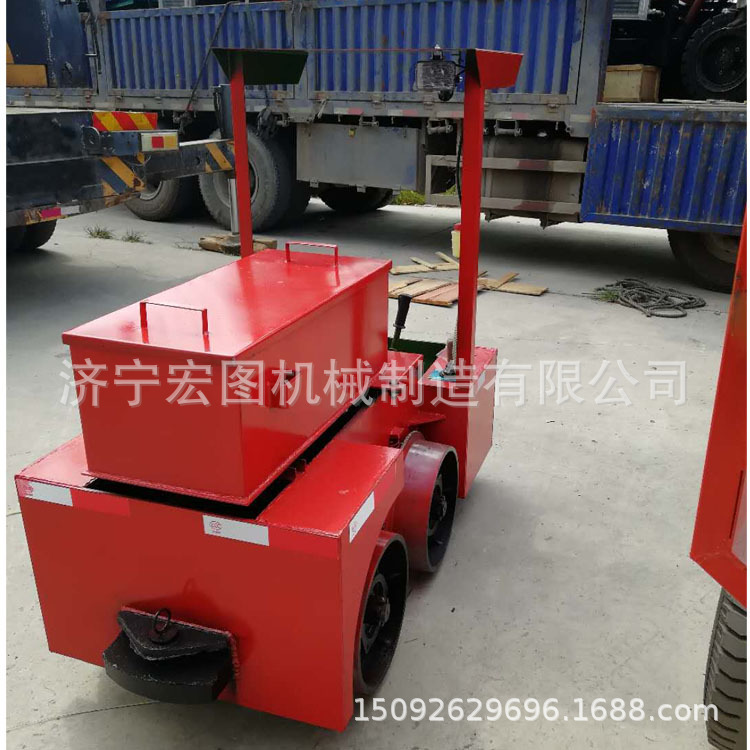

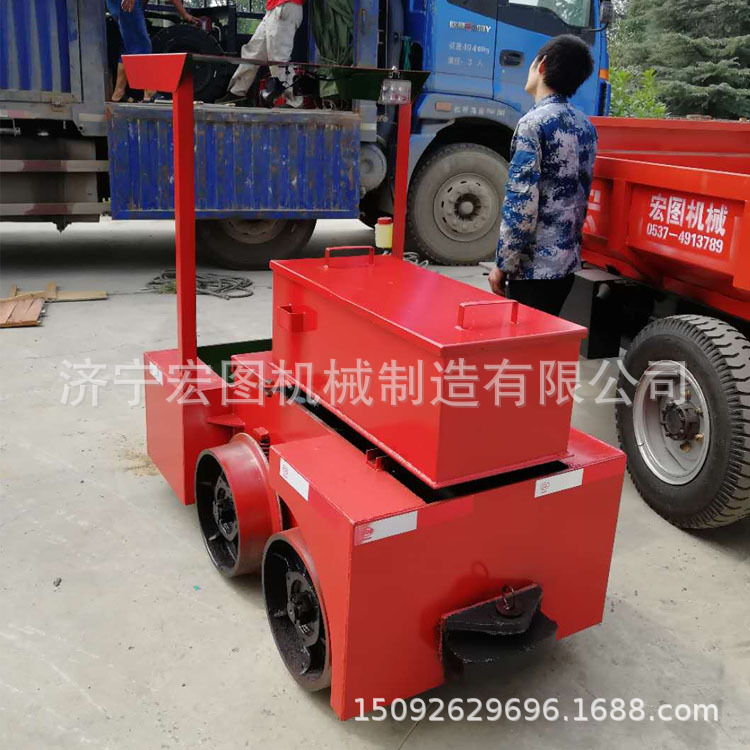

CTY系列防爆特殊型蓄电池工矿电机车

防爆特殊型蓄电池工矿电机车适用于高瓦斯矿井的主要运输巷道内，做为牵引矿车、人力车的运输设备动力源。为矿山的巷道运输提 率，降低劳动强度。

产品执行标准

MT/T491-1995煤矿防爆蓄电池电机车通用技术条件

海拔高度不超过2000米

周围环境温度为-25

CTY1.5/4.6.7.9B

CTY2.5/4.6.7.9P

外形特征

轨距                           457、600、762、900mm

轴距                           650mm

小曲线半径                   5m

车轮滚动圆直径                 φ430 mm  φ460 mm

齿轮箱距轨道面高度             85mm

外形尺寸(L*W*H)    2360*914(1076、1214)*1550mm

技术参数

粘着质量           1.5t   2.5t

牵引力         6.13 KN    5KN

小时制牵引力       2.55KN   2.75KN

小时制速度         4.54km/h  4.5km/h

额定电压           48V

蓄电池组容量       330AH

牵引电机功率       3.5*1kw  4.5*1kw

牵引高度           210mm  320mm

齿轮传动比         18.4 (二级传动)  17.9(二级传动)

调速方式           斩波调速变频调速

制动方式           机械电气
