| 品牌 : | 宏图机械 | 型号 : | CJY7T |
| 加工定制 : | 是 | 类型 : | 移动式输送机 |
| 输送物品 : | 矿石 | 适用领域 : | 矿山井下 |
| 输送能力 : | 100 | 动力功率 : | 21*2 |
| 外形尺寸 : | 4470*1095*1600 | 重量 : | 7 |

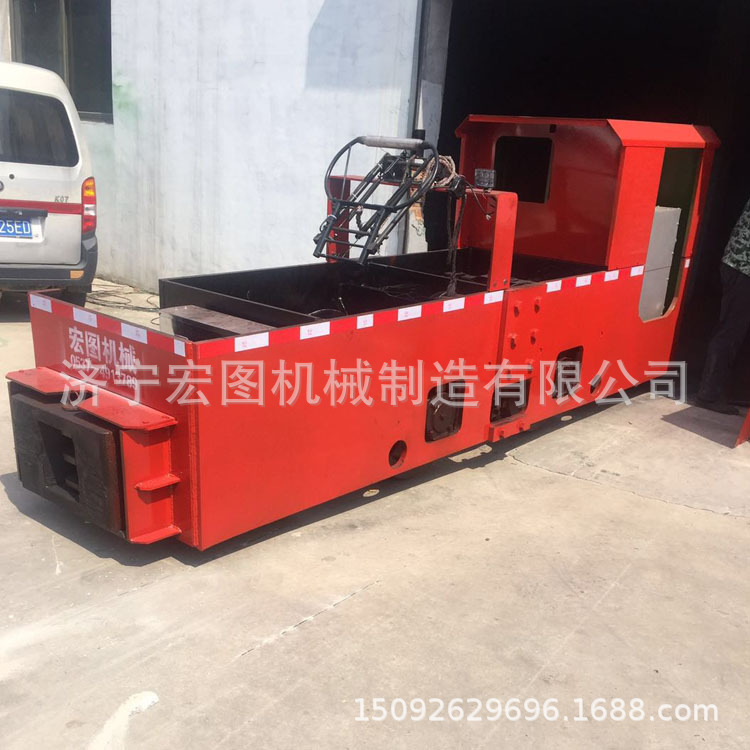

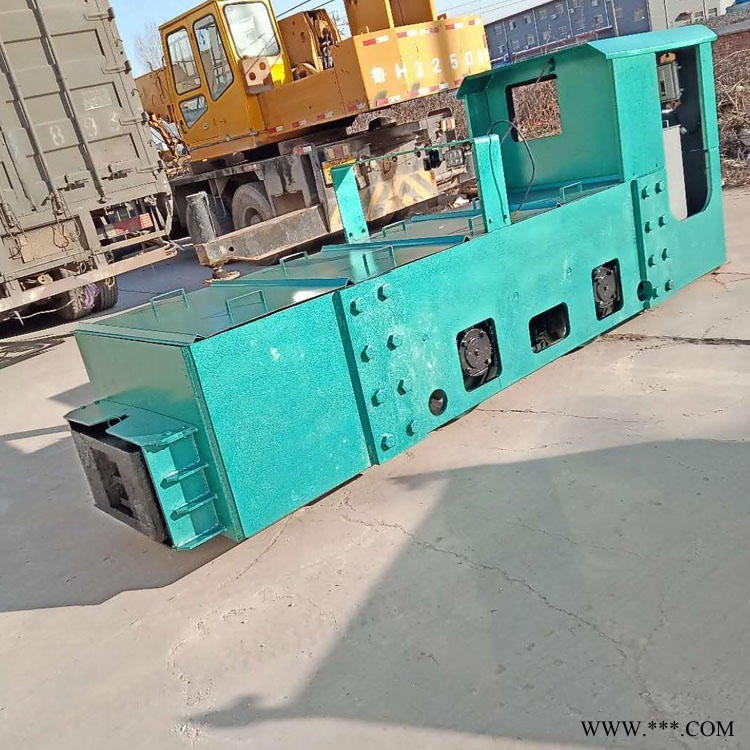

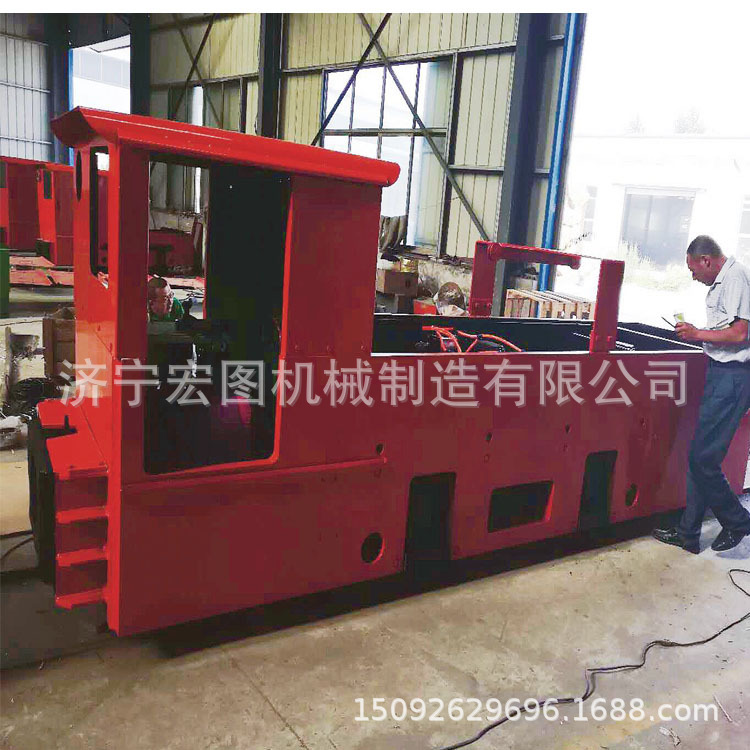

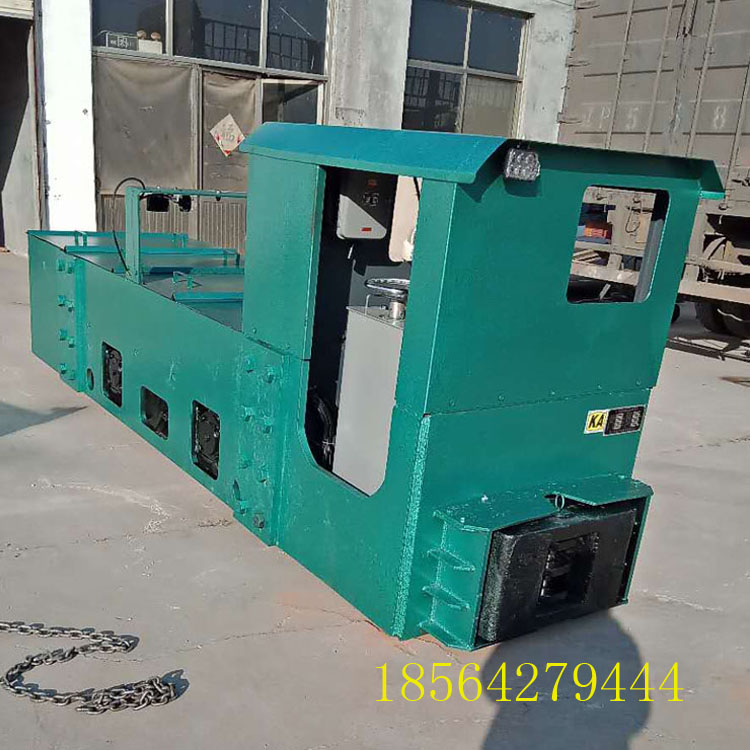

架线式工矿电机车适用于一般金属矿山或低瓦斯矿井的主要运输巷道内，作为、牵引矿车、人力车的运输动力源。为矿山的巷道运输提 率，降低劳动强度。
产品执行标准
MT/T1064-2008矿用窄轨架线式工矿电机车
海拔高度不超过2000米
周围环境温度为-25-40；相对湿度不大于90
煤矿安全规程规定使用矿用窄轨架线式工矿电机车的场所。
CJY7
外形特征
轨距 600、762、900mm
轴距 1100mm
小曲线半径 7m
车轮滚动圆直径 φ680 mm
受电器工作高度（距离轨面高度） 1800-2200mm
排障器高度 50mm
外形尺寸(L*W*H) 4470*1095(1257、1395)*1600mm
技术参数
粘着质量 7t
牵引力 17.2KN
小时制牵引力 13.05KN 15.09 KN
小时制速度 11km/h
额定电压 250V 550V
牵引电机功率(7T21*2)
牵引高度 320mm 430mm
齿轮传动比 6.923(二级传动)
调速方式 斩波调速 变频调速
制动方式 机械
