| 加工定制 : | 否 | 品牌 : | Haosee |
| 型号 : | 02V12V/02V24V/02V220V | 标称放电电流 : | 10KA |
| 响应时间 : | 0.01S | 放电电流 : | 10KA |
| 产地 : | 深圳 | 是否进口 : | 否 |
亲！要了解更多产品！请联系客服
适用范围

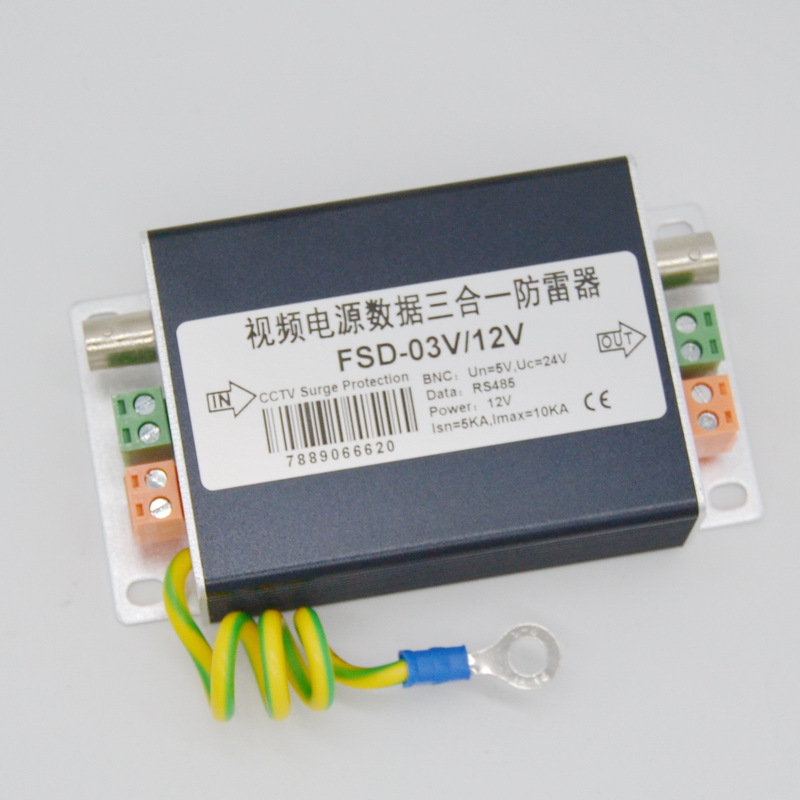

监控系统模拟摄像机三合一防雷器（又称：模拟球机防雷器、三合一电涌保护器、三合一浪涌保护器、三合一避雷器）是依据IEC和GB标准设计，适用于视监控前端带云台控制模拟摄像机（Analog Camera）的电源和信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频、云台控制线路实施电涌保护，可充分保护的监控设备。
产品优点
Ø 采用摄像机电源、云台控制、视频线综合多级保护电路
Ø 通流容量大,插损小、传输性能优越、无漏流
Ø 核心部件选用国际 产品，性能优异
Ø 残压水平低，防护效果好
Ø 反应迅速、性能稳定、工作可靠；
Ø 当雷击侵入时，无需中止用电设备，不影响正常运作；
Ø 采用多级保护电路，残压水平低，PCB采用微带设计，隔离好线扰低；
Ø 数据传输率高，使用频率范围大；
Ø 外观设计新颖，体积小安装方便；使用方便,无须维护。
技术参数：
型号 |
| ||
功能 | 电源 | 视频 | 控制 |
标称工作电压 | 220V | 5V | 24V |
持续运行电压uc | 320V | 18V | 30V |
标称负载电流1L | 2A | ||
标称放电电流(8/20μs)ln | 5KA | ||
放电电流8/20μs)lmax | 10KA | ||
电压保护水平(ln)up | 1100V | 600V | 750V |
响应时间tA | 25ns | 1ns | |
传输速率Vs |
| 100Mbps | |
插入损耗aE |
| 0.5db | 0.2db |
接口类型 | 接线 | RJ45 | 接线 |
端子 | 端子 | ||
安装接线规格 | 1.5-4mm2 |
| 2.5mm2 |
温度范围 | -40…+80 | ||
外形尺寸 | 106*76*46.5（mm) | ||
外壳材料 | 铝合金 | ||
安装,接线
Ø 防雷器串联在被保护设备与信号通道之间.
Ø 防雷器的输入端IN与信号通道相连,输出端OUT与被保护设备相连并紧靠设备安装,不能接反
Ø 把防雷器的接地线与防雷系统接地排可靠连接,接线越短越好, 长不能超过1米.
使用、维护
Ø 本产品无需特别维护应定期对防雷器进行检查,特别是在雷雨季节前及整个雷雨期.
Ø 当系统工作出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换.
