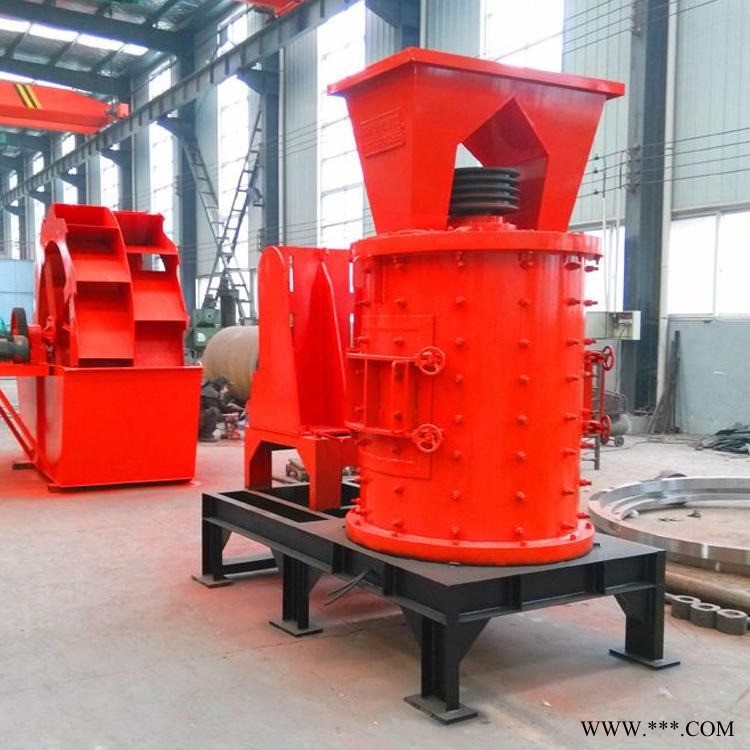

数控立式板锤制砂机是相对河卵石及硬度较大的石料研制的加入多个先进科技水平的机型，有效的解决了对硬度石料破碎机难、成型难的问题。立式板锤制砂机是采用定颚和定锤的打砂原理，多层次的分级处理，使砂石的粒度更加均匀，出砂更加 。

数控立式板锤制砂机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，通过筛板排出机外。

立轴制砂机和其他制砂设备相比，不同的因素就是其工作原理进一步优化，用户可以根据自己的加工要求进行选择：

1.根据物料的进料方式，离心冲击破碎机工作形式可分为完全中心进料和中心进料伴随瀑落进料；

2.根据物料的抗压强度、磨蚀性，离心冲击破碎机的工作形式可分为“石打石”和“石打铁”两种破碎形式。所以立轴式制砂机的工作形式可分为四种：中心进料伴随瀑落进料“石打石”和“石打铁” ，完全中心进料“石打石”和“石打铁”。

3.立轴制砂机具体运行时，物料经过进料斗进入破碎机，经散料锥落到分料盘上，被分料盘分成两部分。一部分由分料盘中间进入高速旋转的甩轮，在甩轮中被迅速加速，然后高速从甩轮流道内抛射出去，同分料盘四周落下的另一部分物料冲击破碎，然后一起冲击到破碎腔的物料衬层上，被反弹后斜向上冲击到破碎腔顶部，改变方向向下运动，而从甩轮流道发射出的物料形成连续的料幕，这样，一块物料在破碎腔中受到多次撞击、摩擦和研磨作用而破碎。破碎后的物料在重力作用下离开破碎腔进入下机壳卸料斗中卸料。

数控立式制砂机性能特点：

1：处理量大，产量高，和同等功率的制砂设备相比，数控立式制砂机的产量能够提高30%左右，同时还可以保证运行的稳定性。

2：采用无极变频控制方式来实现对数控立式制砂机转速的控制，能够灵活地对控制制砂设备的出料粒度，大大提高了数控制砂机的生产效率。

3：易损件消耗低，锥形破碎腔型是根据物料撞击角度设计，采用石打石的破碎原理，直接降低了设备的使用成本，锤头采用多级调整装置，大大延长了锤头的使用寿命，和同等制砂设备相比，其运行费用能够降低40%。

4：利用干油自动润滑方式，降低了人工维护成本，保障了数控制砂机的 性和稳定性

5：成品粒型优良，呈立方体，级配合理，成品率高，相比其它传统制砂设备其产量可提高30%。

6：操作简单，灵活性高，可采用集中电控系统对设备进行操作，能够实现一键式启动，降低设备的人工使用成本。可以和其它破碎设备配合使用，对于达到入料要求的物料，单机也可实现生产。

7：适用范围广泛，对于河卵石、玄武岩、花岗岩、辉绿岩、铁矿石、石英石等高硬度的物料，数控立式制砂机也具有 的破碎效果，成品率可达90%以上。

8：采用无筛底的设计原理，不受物料水份的影响，水份含量在30%也可以直接入料进行破碎。
