| 品牌 : | 飞纳得 | 型号 : | 飞纳得电机保护器JFY-801 |
| 加工定制 : | 是 | 额定电压 : | 220v |
| 断开容量 : | 50 | 额定电流 : | 1-100 |
| 绝缘耐压测试 : | 3A/440VAC | 产品认证 : | CE认证 |
| 小包装数 : | 1 |
一、电机综合保护器产品概述
数字式电机保护器是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、电机综合保护器主要功能
l 电流显示
l 过载保护
l 欠载保护
l 缺相保护
l 三相不平衡保护
l 自动恢复
l 故障电流锁定
l 内置时间继电器功能
三、电机综合保护器主要技术指标
指 标 | 型 号 JFY-801 | 单位 |
额定电流设定范围 | 1～100 | A |
电流测量精度 | ±1% | - |
电源电压 | AC 220V | V |
触点容量 | 3A/440VAC（纯阻性负载） | - |
四、电机综合保护器操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。

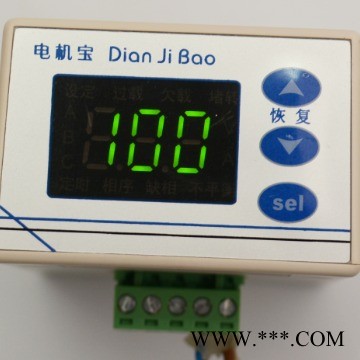

电机宝/电机综合保护器JFY-801
产品分类：电机保护器、风机保护器、水泵欠载保护器
产品优点：数字显示、故障锁定、精度高、电流大小可调
产品型号：JFY-801(1A-100A)(0.5kw-50kw)
电流范围：0.1A-100A
高精度：0.01A
电流：100A
产品属性：70*44*98MM 115g
产品货期：小数量现货（有库存），正常货期10天（订单生产）
运输方式：快递或物流
应用场合：马达、电机、压缩机、中央空调、起重机、制冷设备、配电箱、升降机、电梯、吊车、行车、控制器设备等行业设备。
