| 品牌 : | 飞纳得 | 型号 : | JFY-701 |
| 加工定制 : | 是 | 额定电压 : | 220v |
| 断开容量 : | 50 | 额定电流 : | 100 |
| 绝缘耐压测试 : | 3A/440VAC | 产品认证 : | CE认证 |
| 小包装数 : | 1 |
电机宝/电机保护器JFY-701
一、 电机保护器产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、 电机保护器技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时 间可调，提供五条反时限曲线。
3. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
4. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
5. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
6. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
7. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 技术指标
指 标 | 型 号 | 单位 | 说 明 | ||||||
JFY-701 | JFY-702 | JFY-704 | JFY-708 | JFY-711 | JFY-713 | ||||
额定电流设定范围 | 1～100 | 1～20 | 2～40 | 2～80 | 2～1000 | 0.5-10 | A | ||
电流量程 | 150 | 150 | 450 | 450 | 450 | 100 | A | ||
电流测量精度 | ±1% | - | |||||||
定时限保护动作时间 | 0.1～20 | 秒 | |||||||
反时限曲线 | 5条 | 无 | - | ||||||
电源电压 | AC 220V | V | |||||||
触点容量 | 2A/440VAC | - | 纯阻性负载 | ||||||

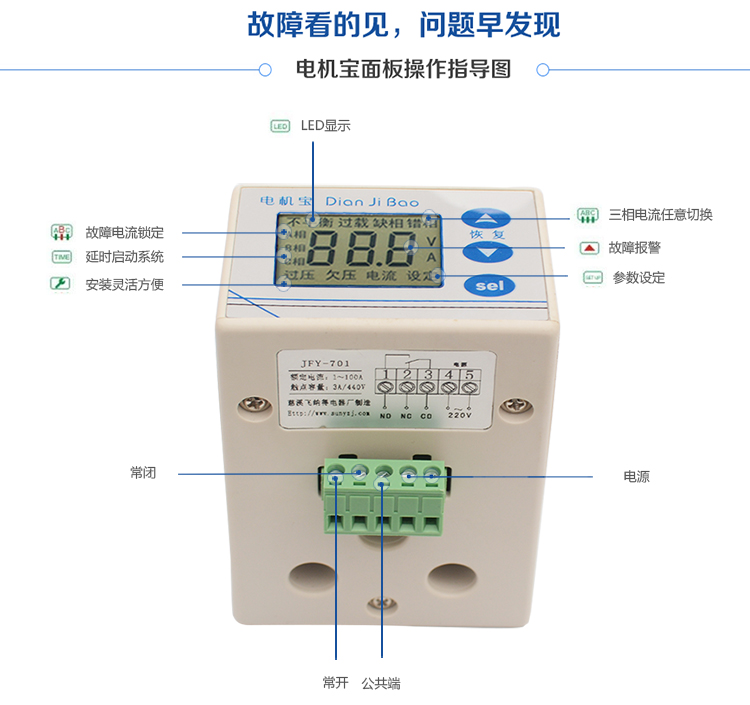

三、 电机保护器操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
类别 | 代码 | 参数名称 | 设定范围 | 出厂 设定 | 单位 | 备注 | |
过载保护类 | F11 | 电动机额定电流 | JFY-701 | 1.0 – 100.0 | 20 | A | 这个参数可以直接长按Sel键设定 |
JFY-702 | 1.0 – 20.0 | 10 | |||||
JFY-704 | 2.0 – 40.0 | 20 | |||||
JFY-708 | 2.0 – 80.0 | 40 | |||||
JFY-711 | 2～1000 | 20 | |||||
F12 | 反时限曲线 | 0 - 5 | 1 | - | 0表示定时限,1-5为反时限,请参见工作原理说明 | ||
F13 | 定时限动作时间 | 0.1 – 60.0 | 3.0 | 秒 | 在F12=0时起作用 | ||
缺相和三相不平衡类 | F21 | 三相不平衡动作点 | 1 – 50 | 20 | % | ||
F22 | 三相不平衡动作时间 | 0.1 – 30.0 OFF | 5.0 | 秒 | 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 | ||
F23 | 缺相动作时间 | 0.1 – 30.0 OFF | 2.0 | 秒 | |||
自动恢复类 | F51 | 自动恢复次数 | 0 - 10 | 1 | 次 | 发生故障后，故障次数加1，如果故障次数未超过自动恢复次数，则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间，则故障次数清零。 F51设为0表示不允许自动恢复 | |
F52 | 自动恢复间隔时间 | 0.1 – 99.9 | 15.0 | 分钟 | |||
F53 | 故障次数清除时间 | 1 - 999 | 60 | 分钟 | |||
附加功能类 | F61 | 上电延时 | 0 – 999 | 0 | 秒 | 通电若干秒后再吸合继电器，相当于一个时间继电器功能 | |
End | 退出设置状态 | - | |||||
四、 电机保护器基本工作原理
l 电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY -701只有定时限模式，JFY -702、704、706、708可通过设置参数F12选择定时限或反时限模式。
1. 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
2. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY -702、704、706、708均提供5 条反时限曲线，见下表：
过载倍数 | 反时限曲线(F12) | |||||
1 | 2 | 3 | 4 | 5 | 0 | |
1.1 | 930.2 | 1860.5 | 2790.7 | 3720.9 | 4651.2 | F13 (定时限)
|
1.2 | 296.3 | 592.6 | 888.9 | 1185.2 | 1481.5 | |
1.5 | 87.1 | 174.3 | 261.4 | 348.6 | 435.7 | |
2 | 34.5 | 69.0 | 103.5 | 138.1 | 172.6 | |
3 | 12.7 | 25.3 | 38.0 | 50.6 | 63.3 | |
4 | 6.7 | 13.4 | 20.1 | 26.9 | 33.6 | |
5 | 4.2 | 8.4 | 12.6 | 16.7 | 20.9 | |
6 | 2.9 | 5.7 | 8.6 | 11.5 | 14.3 | |
7 | 2.1 | 4.2 | 6.3 | 8.4 | 10.4 | |
8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 | |
以上为过载动作时间(单位:秒) | ||||||
l 三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的 值，取其中的 值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。
负载电流小于0.5A时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
l 时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能
产品分类：电机综合保护器、电机缺相保护器、电机过载保护器
产品优点：液晶显示、故障记录、灵敏度高、电流大小可调
产品型号：JFY-701 (0.2-100A)(0.1KW-50KW)
电流范围：0.2A-100A
高精度：0.01A
电流：100A

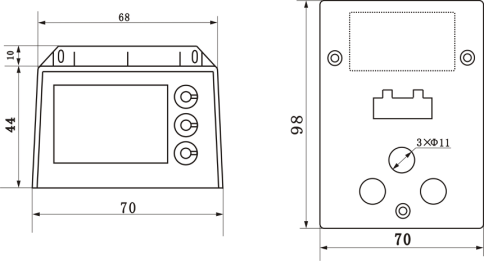

产品属性：70*44*98MM 105g
产品货期：小数量现货（有库存），正常货期10天（订单生产）
运输方式：快递或物流
应用场合：马达、电机、压缩机、中央空调、起重机、制冷设备、配电箱、升降机、电梯、吊车、行车、控制器设备等行业设备。
