可定制 厂家直销全自动伺服单工位三线嘴内绕机 无刷直流电机定子绕线机 三槽口绕线设备
产品: 浏览次数:983可定制 厂家直销全自动伺服单工位三线嘴内绕机 无刷直流电机定子绕线机 三槽口绕线设备
品牌: NIDE/诺德
单价: 180000.00元/台
最小起订量: 1 台
供货总量: 35 台
发货地: 北京
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-11-24 15:55

详细信息
品牌 : NIDE/诺德 型号 : ND-SW03B
加工定制 : 电源电压 : 380V
主轴方向 : 竖向 适用线径 : 0.15-0.7mm

无刷绕线机设备简介:

此无刷定子绕线机适用于伺服电机定子的线圈绕制,采用针式内绕设计,单工位作业,绕线中一次可以同时绕制3个槽口,整个线圈绕线过程自动化, ,安全,多股同时绕线,速度 可达每分钟800转,可根据客户要求绕制不同类型的无刷定子,此内绕机具有自我诊断功能。



无刷绕线机技术参数:

线径:0.15-0.7mm(特殊规格可定制)

适应无刷定子叠厚:5-60mm

无刷定子内径:10-50mm

无刷定子外径:30-80mm

绕线方式:三针式绕线

绕线速度:50-800 r/min

绕线工位:单工位

气源压力:0.5MPa0.7 MPa

电源:380V/50HZ, 三相四线

总功率: 8.5 KW

重量: 350 Kg

外形尺寸:700*900*1650mm



伺服电机无刷定子内绕机图片展示

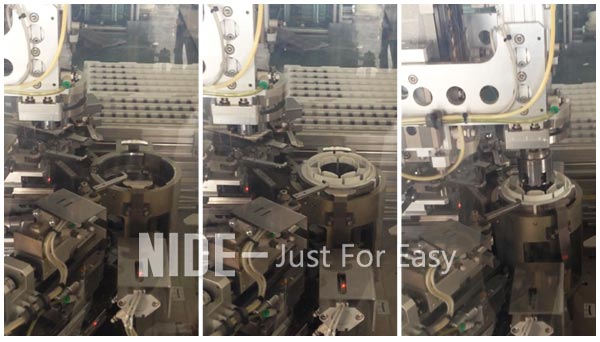

无刷内绕机绕线流程1

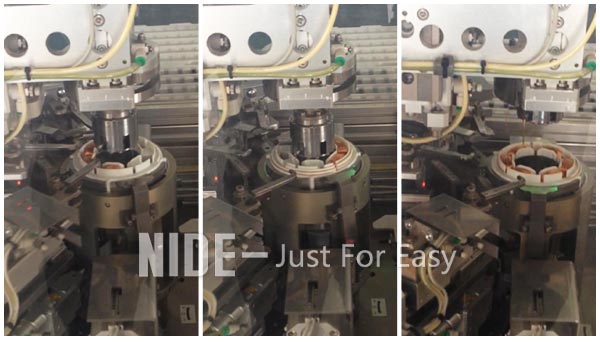

无刷内绕机绕线流程1
