| 品牌： | 安科瑞 | 类型： | 低压 |
| 用途： | 电议 | 组合结构： | 压敏电阻/气体放电管组合类 |
| 保护性质： | 开路式 | 安装形式： | 并联 |
| 工作原理： | 限压型 | 型号： | ARU1-25/385/1P |
| 测量范围： | 电议 | 加工定制： | 是 |
| 电源电压： | 电议 | 测量精度： | 电议 |
| 电池种类： | 电议 | 尺寸： | 电议 |

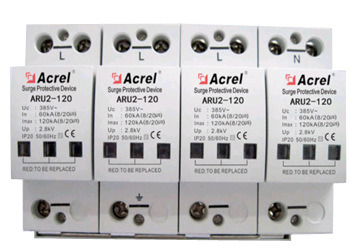

ARU系列浪涌保护器
一、产品概述
浪涌保护器，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路、低压电气线路提供 防护的电子装置。适用于交流50/60Hz，额定电压380V的供电系统或光伏系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护，满足家庭住宅、 产业及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
二、执行标准
（I类）执行标准：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,I类试验
（II类）执行标准：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,II类试验
（光伏 ）执行标准：EN 50539-11：2012，II类试验
三、产品特点
保护通流量大，达到0残压，响应时间快
采用 灭弧技术， 避免火灾隐患
带有状态指示，指示浪涌保护器的工作状态
结构严谨，工作稳定可靠

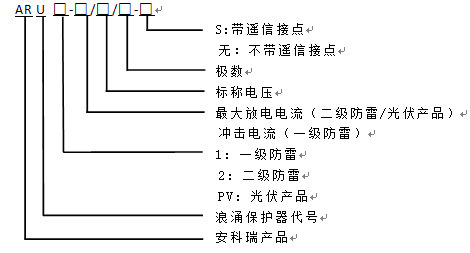

四、型号命名
五、正常工作条件
使用在标称电压下
安装在海拔2000m以下
使用环境温度：-40℃～+80℃

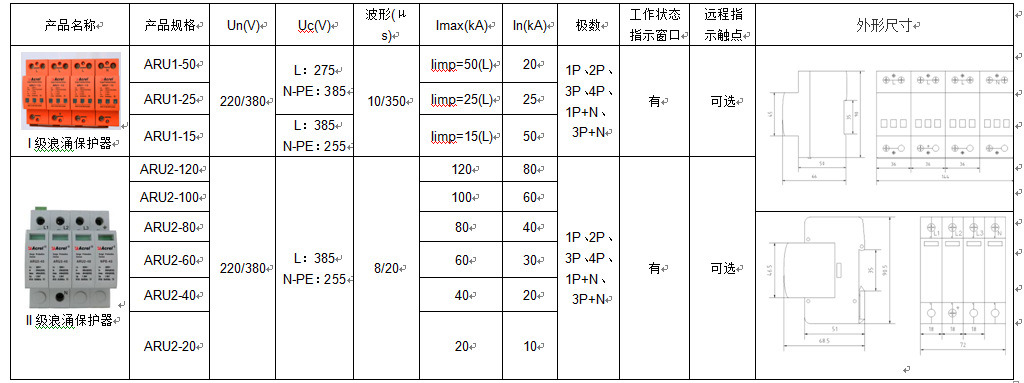

六、技术参数及外形尺寸
七、接线方式
单相电源（RCD之前）TN、 IT（有N线）系统1+1（N-PE）模块连接方式：
单相电源TN-S、TN-C-S（RCD之后）TT、IT（有N线）系统2模块接线方式：
三相电源TN-C、IT（有N线）系统3模块接线方式：
三相电源（RCD之前） TT、IT（有N线）系统3+1（N-PE）模块接线方式：
三相电源TN-S、TN-C-S（RCD之后）TT、IT（有N线）系统4模块接线方式：
八、应用方案
1、住宅类防雷方案
设计依据：
IEC62305《雷电保护标准》
GA173-2002《计算机信息系统防雷保安器》
GB2887-2011《计算机场地技术条件》
GB50343-2012《建筑物电子信息系统防雷设计规范》
GB50057-2010《建筑物防雷设计规范》
GB50174-2008《电子计算机机房设计规范》
GB/T50311-2007《建筑与建筑群综合布线系统工程设计规范》

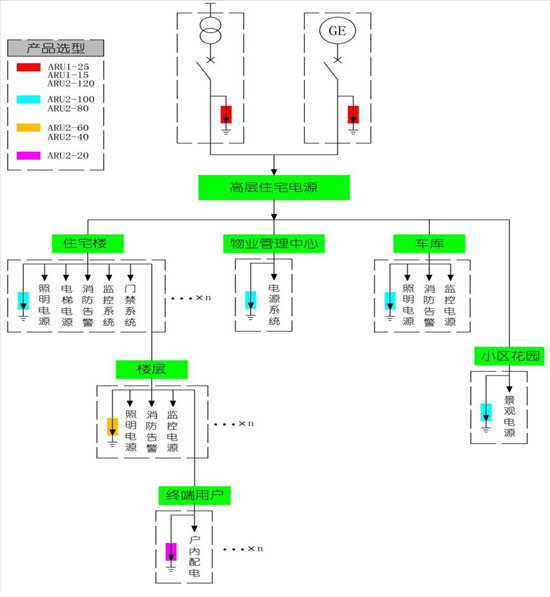

高层住宅防雷方案：

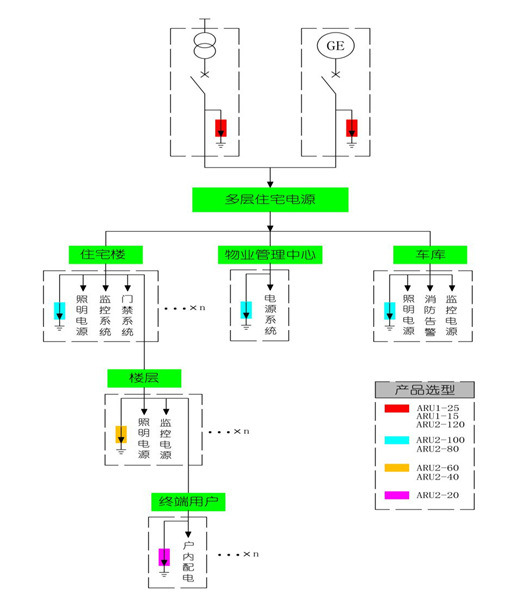

多层住宅防雷方案：
别墅住宅防雷方案：
2、建筑类防雷方案
设计依据：
GB50343-2012《建筑物电子信息系统防雷技术规范》
GB50174-2008《电子计算机机房设计规范》
YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》
GB50057-2010《建筑物防雷设计规范》
GB50169-2006《电气装置安装工程接地装置施工及验收规范》

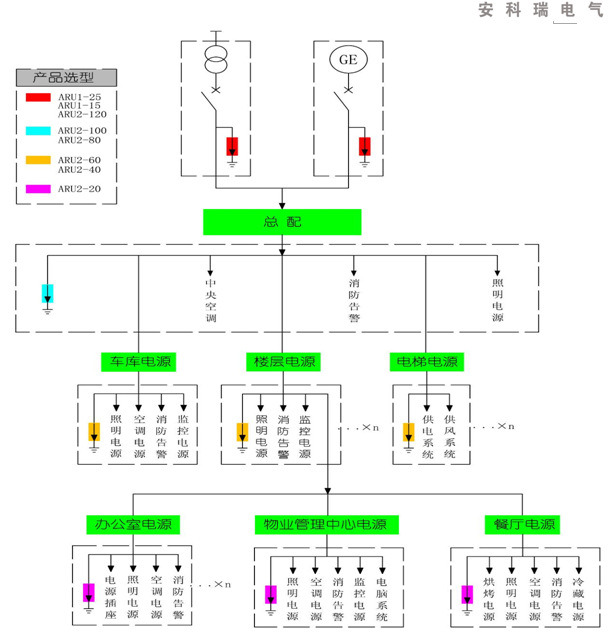

商务楼防雷方案：
酒店防雷方案：
3、工业类防雷方案
设计依据：
GB50057-2010《建筑物防雷设计规范》
GB50174-2008《计算机房防雷设计规范》
GA173-2002《计算机信息系统防雷保安器》
IEC62305《雷电保护标准》
IEC61643《SPD电源防雷器》
IEC61644《SPD通讯网络防雷器》
GB50057-2010《建筑物防雷设计规范》
GB15599-2009《石油与石油设施雷电 规范》
IEC62305《雷电保护标准》

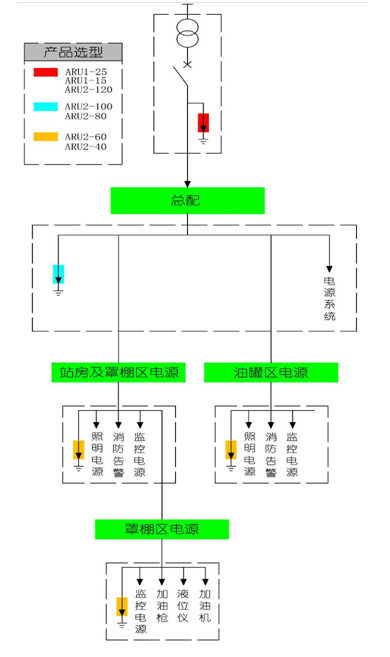

加油站防雷方案：

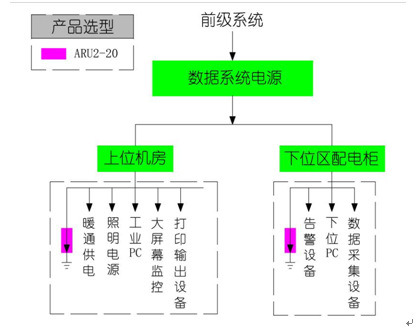

炼化厂数据系统防雷方案：
3、光伏防雷方案
设计依据：
GB50343-2012《建筑物电子信息系统防雷设计规范》
GB50057-2010《建筑物防雷设计规范》
IEC62305 《雷电保护标准》
GB50311-2007《建筑与建筑群综合布线》
CNCACTS 0001–2011A《汇流设备技术规范》

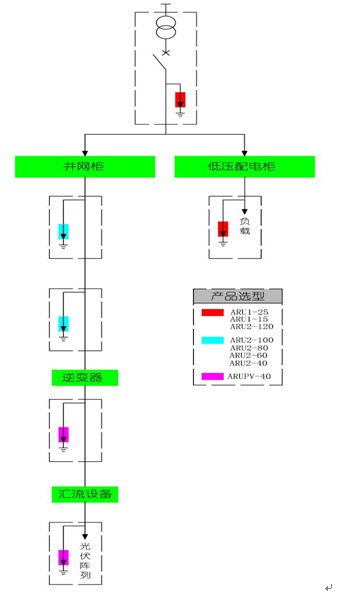

光伏电站防雷方案：
