| 是否有现货： | 是 | 类型： | 过流、零序、断相、联动、不平衡保护 |
| 用途： | 低压线路保护器 | 工作电压： | AC690V |
| 品牌： | 安科瑞 | 型号： | ALP220-PT |
| 商标： | Acrel | 包装： | 装箱 |
| 安装方式： | 导轨式安装 | 产量： | 99999999 |
低压线路保护器 带PT保护 安科瑞ALP220-PT
ALP系列智能低压线路保护器
1 概述
ALP系列低压保护器集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
2 符合标准
GB14048.1低压开关设备和控制设备总则
GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器
JB/T10736-2007低压电动机保护器
GB/T17626.2静电放电干扰试验
GB/T17626.3射频电磁场辐射抗扰度试验
GB/T17626.4电快速瞬变脉冲群抗扰度试验
GB/T17626.5浪涌（冲击）抗扰度试验
3适用环境
工作温度 -10?C～55?C
贮存温度 -25?C～70?C
相对湿度 ≤95﹪不结露，无腐蚀性气体
海拔 ≤2000m
污染等级 2级
防护等级 主体IP20，分体显示模块IP45（安装在柜体面板时）
安装类别 III级
4 功能配置
注：“■”为标配功能，“□”为选配功能。
5 产品介绍
5.1低压线路保护器
1）主要技术指标
2）外形与开孔尺寸（单位：mm）

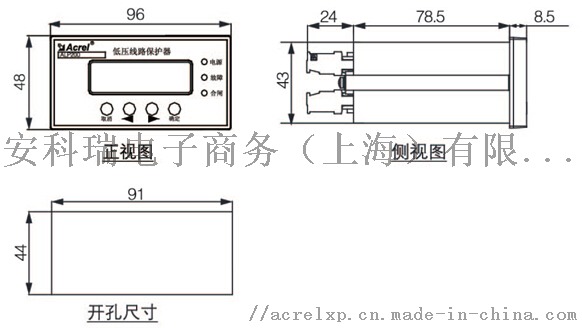

● ALP200低压线路保护器

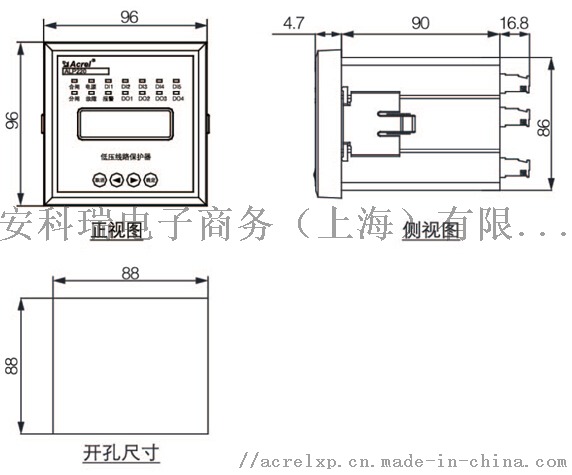

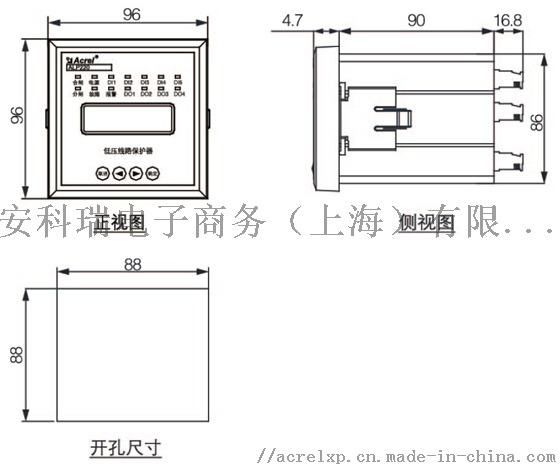

● ALP220低压线路保护器
● ALP320低压线路保护器
主体控制模块

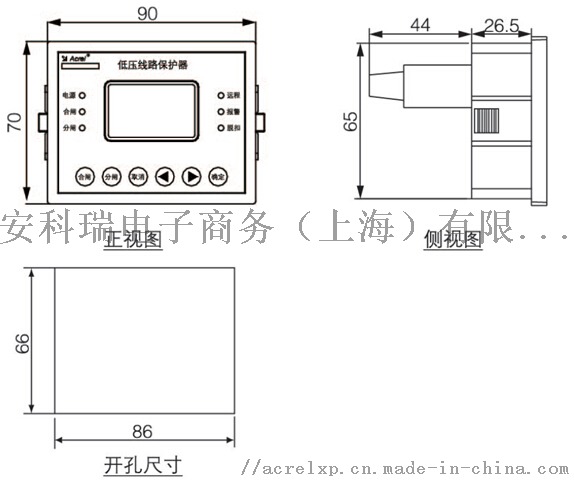

显示模块
● 互感器
1A、5A 电流互感器

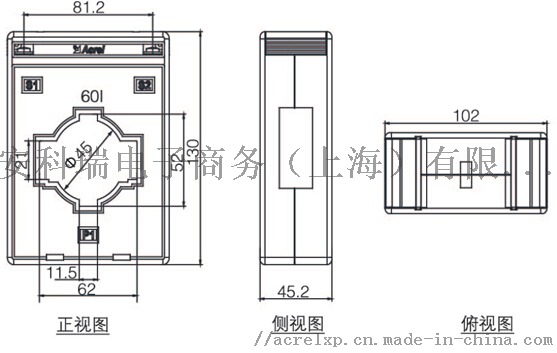

100A及以下 电流互感器外形尺寸
160A漏电流互感器外形尺寸

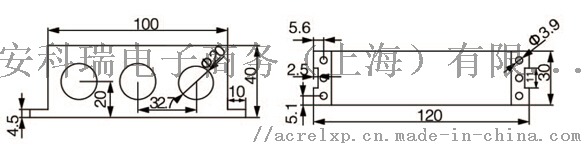

400A漏电流互感器外形尺寸

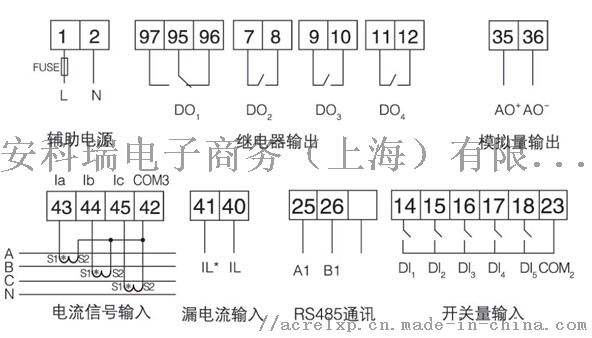

3）接线端子
● ALP200低压线路保护器
● ALP220低压线路保护器
● ALP320低压线路保护器
5.2低压PT保护器
1）主要技术指标
2）外形与开孔尺寸（单位：mm）

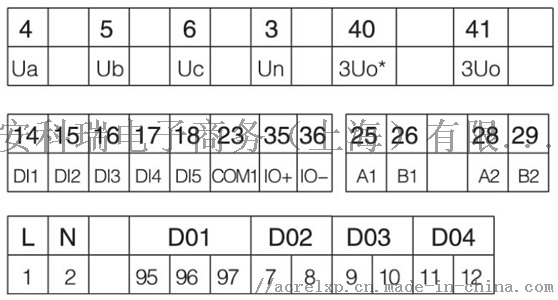

3）接线端子
