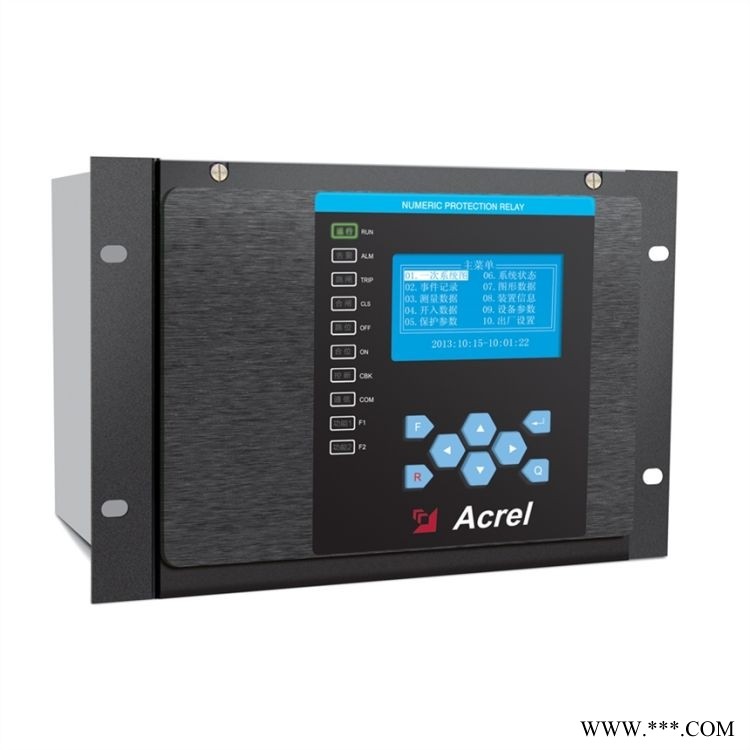

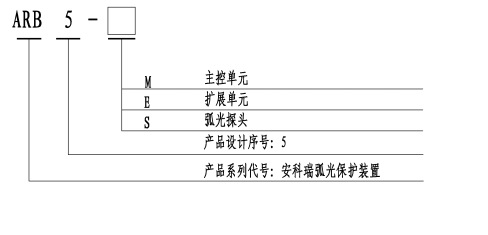

1 应用范围 此装置适用于中低压母线的弧光保护。 2 型号规格 ARB5系列弧光保护解决方案，其主要器件有ARB5­M主控单元、ARB5­E扩展单元、ARB5­S弧光探头、塑料光纤和尾纤。

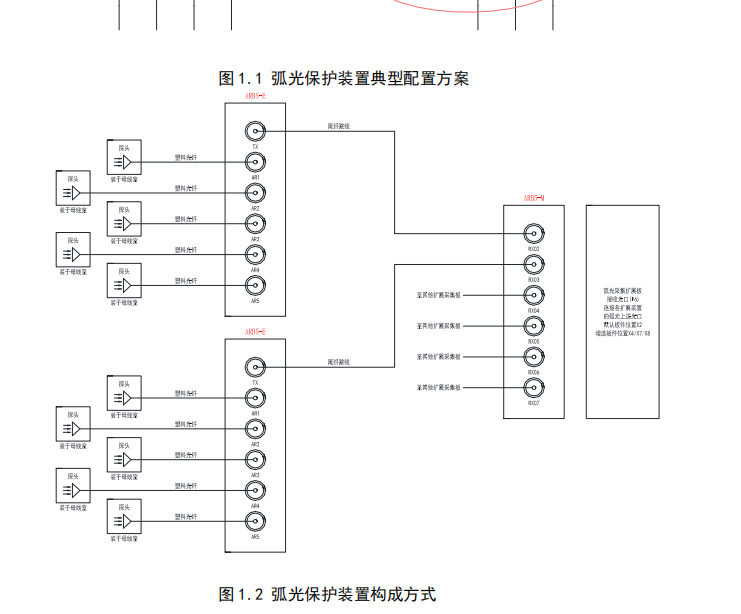

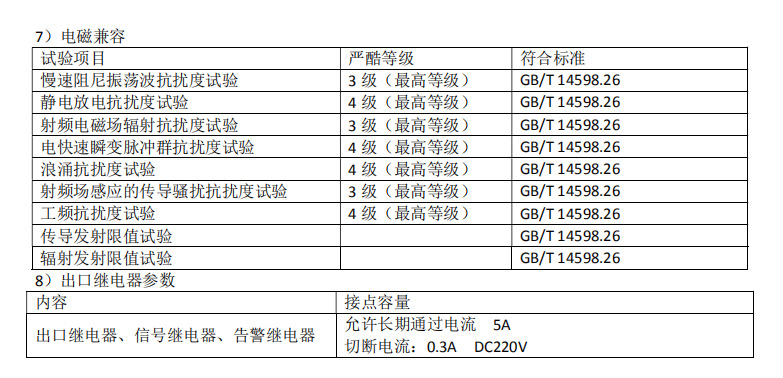

3.1 装置保护功能 1）弧光保护（8 组）； 2）失灵保护（4 组）； 3）TA 断线监测（4 组）； 4）非电量保护； 5）装置故障告警。 3.2 主要测控功能 1) 24 路开入信号量的采集（通过增加开入板可扩展开入数量），除部分有特殊定义外，其余开入量可由用户定义。本单元开入信号有两种接入方式可供选择：种有源接点，外接电源；另种是无源接点，本装置提供电源。具体见后面的示意图。用户在订货时需说明。 2) 测量数据 9基本数据——电流 1：IA1、IB1、IC1；电流 2：IA2、IB2、IC2；电流 3：IA3、IB3、IC3；电流 4：IA4、IB4、IC4。 9谐波数据——电流 1：IA1、IB1、IC1；电流 2：IA2、IB2、IC2；电流 3：IA3、IB3、IC3；电流 4：IA4、IB4、IC4 的 2、3、5 次谐波。 9对称分量——电流 1 对称分量:I1_1、I2_1、3I0_1；电流 2 对称分量:I1_2、I2_2、3I0_2；电流 3 对称分量:I1_3、I2_3、3I0_3；电流 4 对称分量:I1_4、I2_4、3I0_4。 3) 弧光保护解决方案由主控单元 ARB5-M 和扩展单元 ARB5-E 组成，个主控单元可配多个扩展单元。每个扩展单元可以插接多个扩展插件，每个扩展插件可以采集 5 路弧光信号，个扩展单元多可以插接 6 块扩展插件，扩展单元主要给扩展插件提供工作电源，进行弧光信号仿真模拟等；主有四组三相电流采集回路，可以采集 12 路模拟电流信号；还有弧光采集插件，每个插件可以接收 30 路弧光信号，个主控单元多可以插接 4路弧光采集插件，合计 120 路弧光信号。弧光保护典型配置方案如下图。

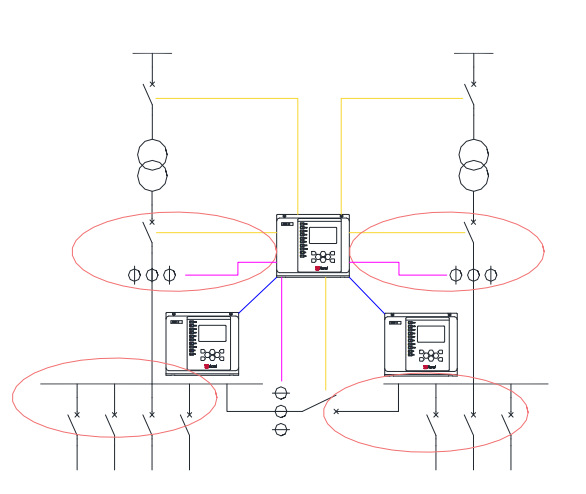

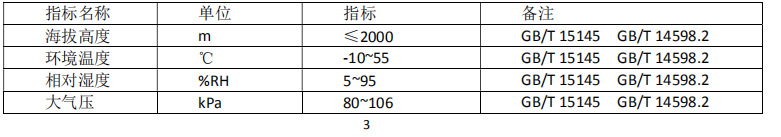

3.3 通讯接口功能 1) 数字化变电站接口：符合 IEC61850 通信规范（标配），支持 SV 输出（选配）、GOOSE 输入输出（选配），支持传统互感器、模拟量小信号或电子式互感器接入。 2) 通讯功能：采用 ARM9 独立微处理器进行通讯管理，可提供 2 路 RS485（标配 1 路）、2 路以太网通讯接口、1 路打印接口和 1 路 IRIG-B 码对时接口；通讯协议支持 IEC61850、modbusRTU、modbus TCP、IEC103。各功能单元与主控计算机（或通信管理机）进行通讯，可实现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE 事件记录、录波数据等传输功能。 3.4 其他特点及功能 1) 扩展功能：：同插槽位置可配置不同功能板件，很方便实现开入、开出等通道的扩展。 2) 自检功能：具备软、硬件实时自检、硬件配置自动识别与报警功能。 3) 可编程逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作出口和信号输出可自由整定、开入量可通过设定实现非电量保护功能和闭锁保护功能。 4) 友好人机界面：大屏幕图形液晶显示，动态显示次系统图、实时波形图、故障录波图、各种电气参数及保护信息。中文菜单提示，操作快捷方便。 5) SOE 事件记录：在线记录事件量达 1024 条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。 6) 故障录波功能：采用 COMTRADE 标准录波格式，可记录 20 个录波报告，可将故障、故障中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来，为用户进行故障分析提供依据。 7) 故障自动推画面功能：当保护动作或者有告警信息时，装置自动弹出画面，提示用户动作或者告警的保护。 8) 调试接口：装置具有专门的以太网调试接口，通过专用配置软件，可以就地和远方实现程序升级、定值设定、故障分析，提高了用户的使用和维护方便性，提高了工作效率。 9) 电磁兼容：装置强弱电严格分开，采取硬件、软件抗干扰措施，装置的抗干扰能力大大提高，对外电磁辐射满足相关标准。 10)全封闭机箱：采用全封闭半层 4U 标准机箱，机箱深度较小，既适合集中组屏安装，也可开关柜分散安装；独特机箱设计方便拼接。符合《DL/T 478-2013 继电保护和安全自动装置通用技术条件》规程要求。符合《GB/T 14285-2006 继电保护和安全自动装置技术规程》规程要求。支持 DL/T667-1999(idt IEC60870-5-103)规约、Modbus 规约和 DL/T860（IEC61850)规约。 4 技术参数 4.1 机箱结构尺寸 参考2章2节“装置外形及开孔尺寸”。 4.2 工作环境

4.3 贮存、运输限环境温度 装置的贮存、运输及安装允许的环境温度为­40～+70℃。 4.4 机械性能 振动响应、振动耐久、冲击响应、冲击耐久、碰撞：严酷等级为1级。 4.5 额定电气数据

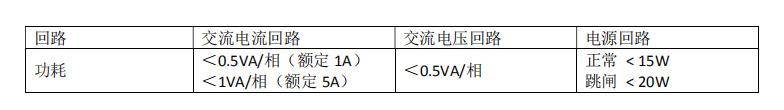

4.6 额定功耗

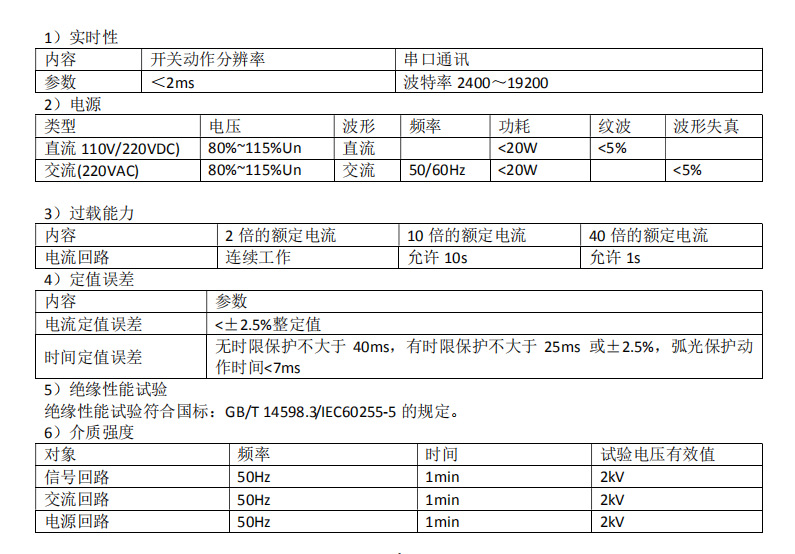

4.7 主要性能指标
