液压钢坝安装

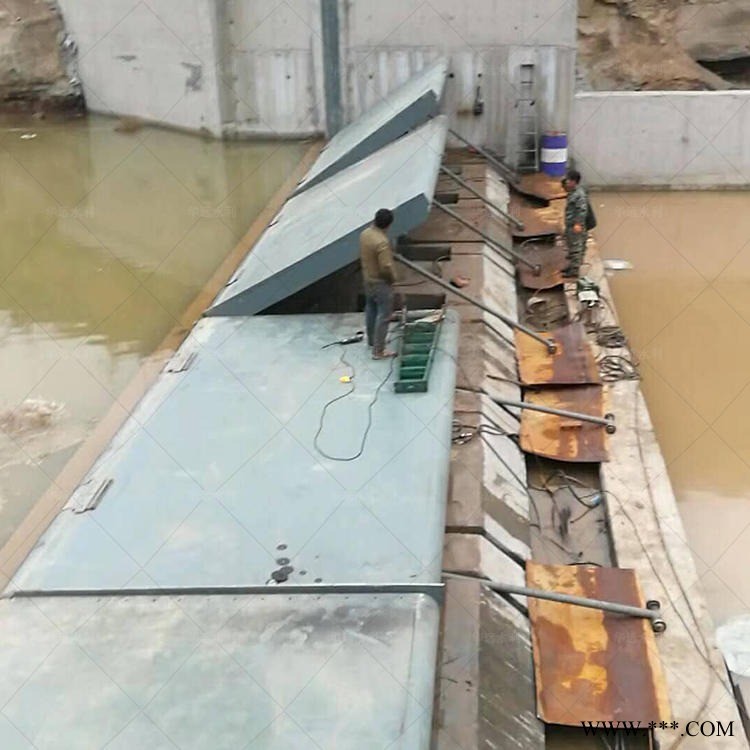

安装前的准备1) 熟悉产品制作情况、现场情况及有关的技术文件说明。2) 按施工图纸规定的内容及供货清单全面检查闸门、门槽埋件零部件的完整性和完好性。3) 埋件埋设部位一、二期混凝土结合面是否已进行凿毛处理并冲洗干净；预留锚板的位置、数量是否符合施工图纸要求。4) 按施工图纸及标准逐项检查各安装设备的完整和完好性。5) 按供货清单逐项检查设备的构件、零部件是否损坏和变形。6) 制定安装工艺及制作安装工装前进水工钢坝闸门门叶的安装（1）钢坝闸门门叶安装工艺流程支撑准备门叶排布对号对孔门叶螺栓连接门叶连接处螺栓连接 水封装置安装  整体验收（2）钢坝闸门门叶安装工艺措施门叶进行总体拼装，门叶分单元运抵安装现场经检查合格后。首先，将各单元构件在平台上摆放好，按制造厂内预组装解体后所作的标记进行对号后，对其各项尺寸进行检查，符合设计图纸及标准的要求。并且满足：节间连接螺栓连接。（3）钢坝闸门门叶的安装根据设计图纸，以闸门孔口中心基准点为基准，复测底横轴支铰中心线，底坎里程、高程，侧埋件的曲率半径中心线及孔口距离。利用吊车把门叶卸车；把门叶单元运到位后，并测量闸门的对角线扭曲等符合图纸及标准要求。用起吊设备把已就位好的闸门及支臂吊至底轴并用支架固定好，按放好的闸门安装线控制闸门里程，在底轴安装面内打上密封胶，同时要求闸门上的连接板与底轴贴合严密，穿螺栓固定。钢坝门叶安装完成后要求弧板与底轴贴合允许偏差为±2.0mm。（4）水封安装闸门水封装置安装允许偏差和水封橡皮的质量要求，应符合标准要求。安装时，应将橡皮按需要的长度黏结好，再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔，应采用专用钻头使用旋转法加工，不准采用冲压法和热烫法加工，其孔径应比螺栓直径小1mm。所有闸门橡胶水封接头的黏结，采用冷黏结时，应提交一份包括冷胶剂的技术性能和有关参数、黏结工艺及其试验数据的冷黏结措施报告，报送监理人批准后实施。为防止运输过程中，止水橡皮有损伤，待闸门运到工地现场，再安装止水橡皮。止水橡皮的物理机械性能应符合标准。止水橡皮的螺孔位置与门叶及止水压板上的螺孔位置一致；孔径比螺栓直径小1.0mm，应采用专用钻头使用旋转法加工，不准采用冲压法和热烫法加工，当均匀拧紧螺栓后，其端部至少应低于止水橡皮自由表面8.0mm。止水橡皮表面应光滑平直，不得盘折存放，其厚度允许偏差为±1.0mm，其余外形尺寸的允许偏差应符合图样规定及标准要求。止水橡皮接头黏结方法按施工图纸的要求进行，胶合接头处不得有错位，凹凸不平和疏松现象。止水橡皮安装后，两侧止水中心距离和顶止水中心至底止水底缘距离的允许偏差±3.0mm，止水表面的平面度为2.0mm。闸门止水工作状态时，止水橡皮的压缩量应符合图样规定，其允许偏差为±2mm。闸门安装完毕后，应拆除所有安装用的临时焊件，修整好焊缝，清除门叶上的所有杂物，在各转动单位按施工图纸要求灌注润滑脂，对涂装部位有损坏的应按施工图样及有关的技术文件说明进行涂装修补。
