DX340系列电源保护器/相序继电器/过欠压保护器
一、产品概述

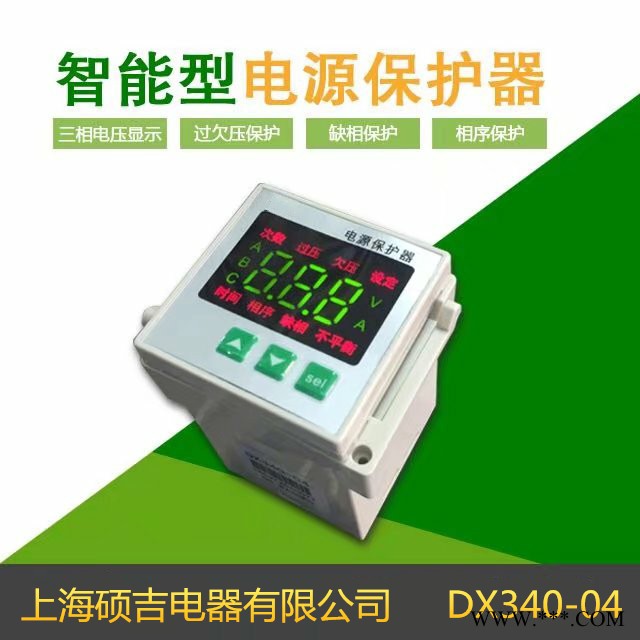

DX340系列电源保护器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文显示，具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种低压电器控制系统，替代传统的相序继电器和过欠压保护器。
二、技术特性 三相电压显示                 ●   过欠压保护 缺相保护                      ●   相序保护 三、主要技术指标

参  数	型  号
电源电压	三相相电压220V
电压测量精度	±1%
输出触点容量	2A/250VAC
工作环境	温度-20℃～70℃， 湿度<85%，无凝露

四、操作指南 显示功能 在正常显示时，显示屏中间显示的是当前的电源相电压的平均值。按“Sel”键可以切换显示A、B、C三相电压。 告警功能 当发生电源过欠压、三相不平衡、缺相、相序等故障时，显示屏闪烁显示“过压”、“欠压”、“不平衡”、“缺相”、“相序”等字样，继电器输出触点断开，同时发出声光报警，可按任意键消除告警音。 设置过欠压值 按住“Sel”键2秒，显示屏上显示“过压”和“设定”字样，这时用“▲ ”或“▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。
过压值设到最大会显示“OFF”，表示关闭过压告警功能；欠压值设到最小会显示“OFF”，表示关闭欠压告警功能。过欠压值也可用内部参数F11和F12设置。 内部参数设置 在显示电压状态，长按“▲ ”键5秒，可进入参数设置状态，这时显示屏上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：

类别	代码	参数名称	设定范围	出厂	单位	备注
电压 设定类	F11	过电压设定值	100 – 400 OFF	253	V	当电压≥253V时产生告警，≤251V时恢复；当电压≤176V时产生欠压告警，≥178V时恢复。“OFF”表示关闭过压或欠压告警功能
	F12	欠电压设定值	OFF 52 – 220	176	V
	F13	过欠压恢复回差	1 – 20	2	V
动作时间设定类	F21	过欠压动作时间	0.1 – 60	5.0	秒	各类故障需要持续设定的时间才会产生作用。缺相或相序动作时间设定“OFF”表示关闭缺相或相序告警功能
	F22	缺相动作时间	0.1 – 30 OFF	3.0	秒
	F23	相序动作时间	0.1 – 30 OFF	2.0	秒
	F24	三相不平衡动作点	1 - 50	10	%
	F25	三相不平衡动作时间	0.1 – 60 OFF	5.0	秒
其他	F90-F99		厂家保留
	End	退出设置	—

五、接线图
接线图



  继电器输出在仪表正常工作时闭合，在仪表失电或故障保护状态时断开。 C相缺相时，按F22的设定时间断开继电器输出。AB相线电压是仪表的电源，如果A相或B相缺相时，仪表不工作，继电器将失电断开，相当于缺相保护。 使用时勿忘接零线，显示的电压和过欠压保护都是按相电压来计算的。
