SJD7731智能数字式热继电器-电动机综合保护器10-1000A 定时立即保护
产品: 浏览次数:427SJD7731智能数字式热继电器-电动机综合保护器10-1000A 定时立即保护
品牌: 上海硕吉
单价: 980.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货地: 北京
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-12-09 16:31

详细信息
加工定制 : 品牌 : 上海硕吉
型号 : SJD7731 温控范围 : -30~70
工作电流 : 10-1000A 工作电压 : AC220V/380V
产品认证 : ce 外型尺寸 : 70x45x98mm
适用电机功率 : 10-500kw

SJD7731智能数字式热继电器/电动机综合保护器(定时限)10-1000A
一、产品概述 SJD7731智能数字式热继电器 是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。 SJD7731数字式热继电器 采用数字处理技术,数码管显示,分体式设计,通过外置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时,接触器继电器断开,切断电动机电源,同时告警继电器闭合。

二、主要功能

  • 电流显示
     自动恢复

  • 过载保护
     故障电流锁定

  • 缺相保护
     内置时间继电器功能

  • 三相不平衡保护

三、主要技术指标

项 目 指 标 单位
额定电流设定范围 101000 A
电流量程 1000 A
电流测量精度 ±1
-
电源电压 AC 220V V
触点容量 3A/440VAC(纯阻性负载) -

四、操作指南

  • 查看A、 B 、 C 三相电流

正常工作时显示的是三相平均电流,按 “ Set ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为 0 )。

  • 电动机额定电流值设置

长按“ Set ”键 2 秒,数码管显示“设定”,用“ 5 ”或“ 6 ”键改变设定值(按住“ 5 ”或“ 6”键不放可连发),设置好后按“ Set ”键退出设置状态。

  • 告警(保护)状态恢复

发生告警时,会在显示屏上闪烁显示“过载”、“缺相”、“ IbA ( 三相不平衡 ) ”等字样,继电器断开,并且锁定在断开状态。这时只要按“ 5 ”或“ 6 ”键即可从保护锁定状态恢复。

  • 参数设置

在显示电流的状态下,长按“ M ”键 5 秒,进入参数设置状态,这时显示器上显示“ F xx ”,其中 xx 是两位数字,表示参数代码。用“ 5 ”或“ 6 ”键可选择参数代码,按“ Set ”键则显示该参数代码对应的参数值,这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置,设置完成后按“ Set ”键退出设置状态。设置过程中按“ M ”键表示放弃,退出但不保存设置值。
内部参数代码如下表所示:

类别 代码 参数名称 设定范围 出厂 设定 单位 备注
过载保护类 F11 电动机额定电流  (整定电流) 10.0 – 999.0 200.0 A 这个参数可以直接长按Set键设定
F13 定时限动作时间 0.1 – 60.0 3.0 过载时间可调
启动类 F18 启动时间 0.0 – 99.9 0.0 启动时用来避过过载保护
缺相和三相不平衡类 F21 三相不平衡动作点 1 – 50 20

F22 三相不平衡动作时间 0.1 – 60.0  OFF 5.0 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能
F23 缺相动作时间 0.1 – 60.0  OFF 2.0
自动恢复类 F51 自动恢复次数 0 - 10 1 F51设为0表示不允许自动恢复;   具体设置方法参见工作原理说明
F52 自动恢复间隔时间 0.1 – 99.9 15.0 分钟
F53 重复故障间隔时间 1 - 999 60 分钟
附加功能类 F61 上电延时 0 – 999 0 通电若干秒后再吸合继电器,相当于一个时间继电器功能
测试类 F90-F99 厂家保留

End 退出设置状态 -

五、基本工作原理

  • 电流检测

通过外置的电流互感器检测负载电流,所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

  • 过载保护

当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数 F13 ),接触器继电器断开,切断电动机电源,同时告警继电器闭合。即过载动作时间是固定的。

  • 三相不平衡保护

三相不平衡率的定义为:任意一相电流与三相平均电流差值的 值,取其中的 值,除以三相平均电流,即为三相不平衡率。   当三相不平衡率大于设定的三相不平衡动作点(参数F21),并且持续时间大于三相不平衡动作时间(参数 F22 )时,接触器继电器断开,切断电动机电源,同时告警继电器闭合,数码管显示IbA 。   负载电流过小时,不进行三相不平衡检测,防止在电机断电状态产生误动作。

  • 缺相保护

缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于50时,认为缺相。缺相的动作时间由参数 F23设定,一般这个时间比三相不平衡动作时间(参数 F22 )要短。   负载电流过小时,不进行缺相检测,防止在电机断电状态产生误动作。

  • 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数 F51 、 F52 、 F53 自由设定自动恢复的行为:例如 F51=3 , F52=15 ,F53=60 ,其效果是:发生故障停机后,过 15 分钟自动恢复( F52=15 ),这样可以重试 3 次 (F51=3) ,如果故障重复发生 3 次以上,并且重复故障的间隔时间短于 60 分钟 (F53=60) ,则锁定在停机状态,则需要人工恢复 ( 按“ 5 ”键或断电 ) 。   如果不需要自动恢复功能,只要将 F51 设为 0 。

  • 时间继电器功能

如果通过设定参数F61启用了时间继电器功能,则保护器通电后,接触器继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数 F61 设定,这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

六、接线与安装图

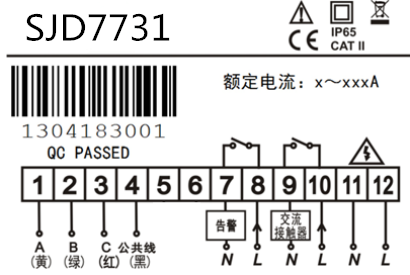

SJD7731电动机综合保护器接线图

  • 接线时必须和本司提供的互感器配套使用。

  • 电动机的三根相线分别穿过互感器附件A、 B 、 C 三个孔。

  • 端子1-4分别接互感器上黄、绿、红、黑四根引线。

  • 端子7-10为两组内部继电器输出,正常工作时 7 、 8 断开, 9 、 10 闭合(如果启用了时间继电器功能,则延时吸合,见参数 F61 ),当发生故障时, 9 、 10 断开, 7 、 8 闭合,切断电动机电源。

  • 建议开孔尺寸:71× 29mm 。
