| 加工定制 : | 否 | 品牌 : | 上海硕吉 |
| 型号 : | SJD-Y | 温控范围 : | -30~65 |
| 工作电流 : | 0-800A | 工作电压 : | AC220V/380V |
| 产品认证 : | 检测报告 | 外型尺寸 : | 开孔93x45mm |
| 适用电机功率 : | 0-400kw |
SJD-Y系列电动机智能保护器
一、概述
SJD-Y系列电动机智能保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。SJD-Y系列电动机智能保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
二、特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表。
7、具有420mA标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
三、适用范围及使用条件
1、380VAC，660VAC三相异步电动机，馈线电路保护。
2、保护器供电电压；220VAC，380VAC、50HZ。
3、外型结构：整体与分体两种形式，分体安装距离5米。
4、环境温度：-30+65，相对湿度90。
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。
四、主要功能
1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、通讯功能：420MA标准电流输出信号，RS485串行通讯。
5、控制功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。
6、追忆功能：可存储近期电机锁发生的三次故障原因，并可按移位键取出 后一次电机发生的故障代号，再按一次显示前一次故障代号。
五、主要技术指标
1、测试范围
1.1 A、B、C三相电流：0999A。
1.2 漏电流：0999MA。
2、测量精度：1.5 级（IIe额定电流）。
3、保护触点容量：常开AC250/6A，常闭AC250/6A。
4、启动时间整定范围：1 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
5、堵转保护：当三相电流均达到或超过整定值的堵转电流时，动作时间0.5S（默认值为4Ie）。
6、短路保护：任意一相电流均达到或超过8Ie电流时，动作时间0.2S。
7、断相保护：任意一相断相时，动作时间2S。
8、不平衡保护：当三相电流中任意二相电流差比值不平衡系数，动作时间2S（默认值为60）。
9、漏电保护；当电机漏电电流漏电流整定值，动作时间0.2S（默认值为50MA）。
10、过流保护：当电机的电流1.2Ie时，保护器按反时过流保护，动作时间见图一（默认值为1）。
11、过压保护：工作电压过压电压整定值，动作时间5S。
12、欠压保护：工作电压欠压电压整定值，动作时间10Sv。
13、4-20mA电流输出精度： 0.3F.S（20MA对应额定值）。
六、操作说明及显示
1 、按键说明

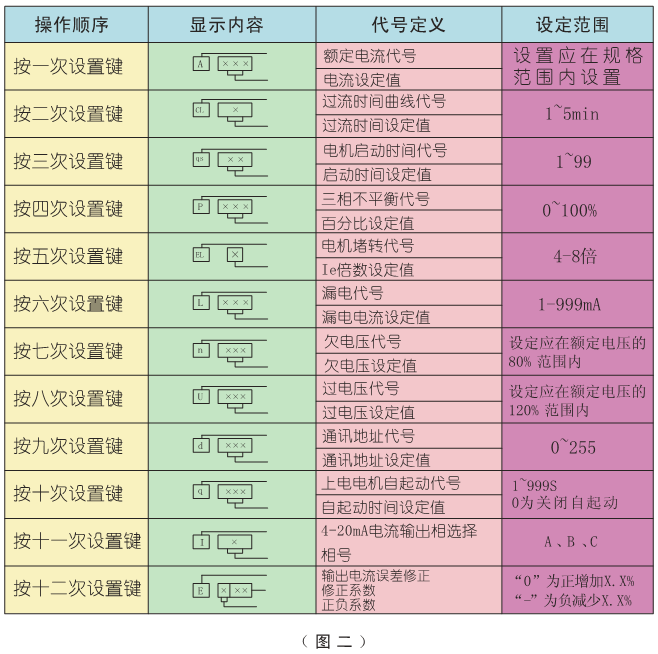

设置键：电机未运行或故障时，按此键进入保护参数设置状态。见图二
移位键：设置状态下选择设置的字位（该字位闪烁）。
数据键：设置状态下对应闪烁字位数每按一次加 1 。
复位键：在设置状态下按此键退出设置状态并确认设置值，保护动作后按此键保护器复位。
2 、运行操作
2.1 当电机运行时按设置键无效，当电机未运行或故障时按设置键修改设定值和查寻设定值。
2.2 运行时按移位键显示一次电压值和漏电电流值，如配合复位键可定位显示电压值和漏电电流值。
2.3 运行时按数据键可查寻 近 3 次故障记录。
2.4 运行时按复位键一次可定位显示当前显示状态，按复位键二次正常轮流显示 A 、 B 、 C 三相电流值。
3 、当上位机与保护器正常通讯，面板通讯指示灯闪烁。
4 、故障显示
当电机运行存在故障时，保护器故障指示灯闪烁，达到设定技术指标时保护器动作，故障指示灯常亮， LCD 2 位或 位指示相应故障代号（见图三）。故障排除后按复位键保护器正常启动，按数据键可查寻 近 3次故障记录。
七、外型结构及安装尺寸、接线

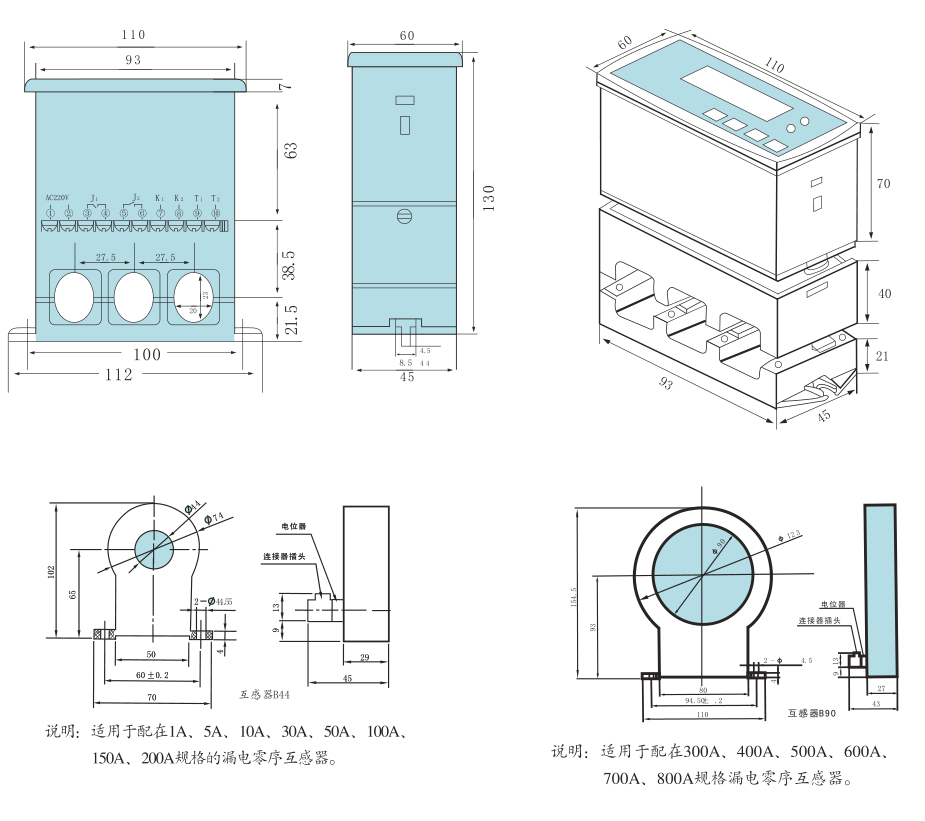

（一）结构及安装尺寸
