新型叠层橡胶支座抗拉装置的原理及构造

一种新型叠层橡胶隔震抗拉装置的构造如图1 所示。该装置通常与叠层橡胶支座并联使用。在长期荷载和地震作用下，在无拉力的情况下，仅叠层橡胶支座受力，抗拉支座并不受力，只有在叠层橡胶支座受拉时抗拉装置才起作用。

该装置由下连接钢板和竖向板两部分组成，竖向板锚固在梁上。竖向隔板开缝，使下连接钢板可穿过竖向隔板。当隔震支座受压会发生微小的压缩，此时抗拉装置与隔震支座分离，仅隔震支座受力，抗拉装置不受力。当隔震支座受拉时，抗拉装置与支座同时受拉。

、

支座是网架受力的关键部位，网架支座类型的选取要根据结构整体受力合理、网架跨度、支座受力复杂程度、耐久性、造价等因素综合确定。

钢结构球形钢支座 QZ球形钢支座 弹性球形钢支座 固定球形钢支座 生产厂家

1.按力学模型分

固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座、双向弹簧铰支座。

2 ·按支座构造分

平板压力支座、平板拉力支座、板式橡胶支座、盆式橡胶支座、球形钢支座等。

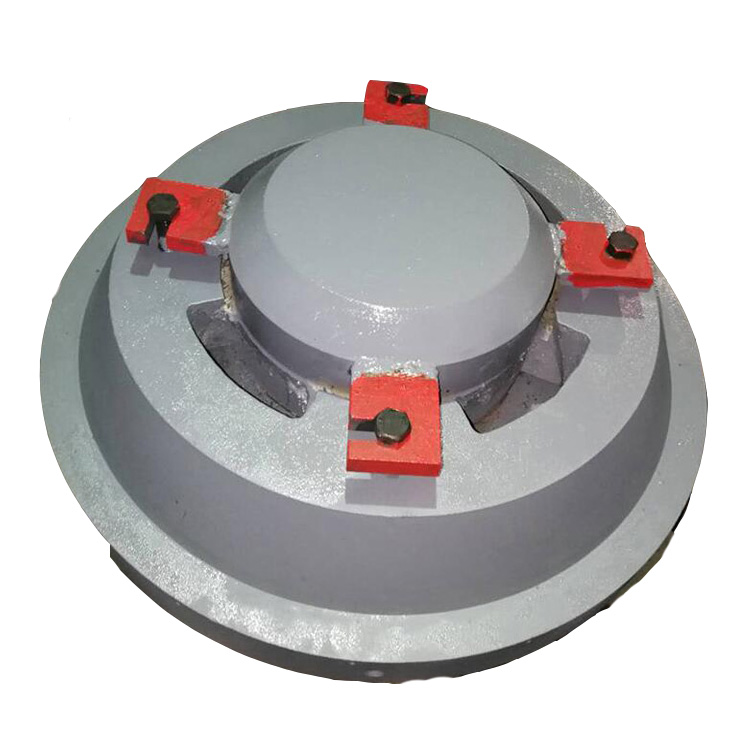

钢结构球形钢支座 QZ球形钢支座 弹性球形钢支座 固定球形钢支座 生产厂家球形钢支座可以实现固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座和双向弹簧铰支座，耐久性又非常好，正常维护的情况下一般可以达到50年以上，是非常好的一种支座形式。但是球形钢支座也有一个缺点，就是价格比其它支座类型要高。

钢结构球形钢支座 QZ球形钢支座 弹性球形钢支座 固定球形钢支座 生产厂家

不同的支座类型造价不同，一般来讲，球形钢支座>橡胶支座>平板支座，在安全适用、确保质量、技术先进的前提下，应选择经济合理的支座类型。

基础隔震技术是通过在结构底部设置隔震装置，延长上部结构的自振周期，减少输人上部结构的水平地震作用，达到预期的减震要求[1]。目前常用的隔震装置是叠层橡胶支座。叠层橡胶支座是由钢板和橡胶经过硫化作用压制而成，实验发现，叠层橡胶支座受拉后，内部橡胶受到提离而产生许多空孔，当拉应力达到巧刁·0Mpa时，支座的抗拉刚度会急剧下降。并且当支座受拉后再次压缩时，支座的受压刚度降低至原刚度的1 /2左右罔。说明支座受拉后会产生较大损伤，严重影响支座的力学性能。叠层橡胶支座的这一特点，制约了隔震技术在高层结构中的应用。因为在高层建筑的竖向地震作用和水平地震作用引起的倾覆力矩都较大，若采用叠层橡胶支座进行隔震，支座很可能会出现拉力而破坏。因此，要将隔震技术推广至高层建筑，解决支座的抗拉性能是一个非常关键的问题。
