| 品牌 : | 奥东电气 | 型号 : | ADGK |
| 产品系列 : | 软启动类 | 用途 : | 减压起动 |
| 额定电流 : | 150A | 额定电压 : | 3KV~35KV |
| 额定绝缘电压 : | 750V | 防护等级 : | IP40 |
| 类型 : | 软起动器 | 应用场景 : | 电动机控制与保护 |
| 操作方式 : | 自动 | 是否可逆 : | 是 |
| 额定冲击耐受电压 : | 1000000V | 软起基值电压 : | 750V |
| 控制电动机功率 : | 5000KW | 斜坡下降时间 : | 0~20S |
| 突跳起动时间 : | 2S | 适用电机 : | 三相电机 |
| 产品认证 : | CCC | 加工定制 : | 是 |
| 订货号 : | 006 | 小包装数 : | 1 |
| 物料编号 : | ADGK | 3C证书编号 : | 20080453297 |

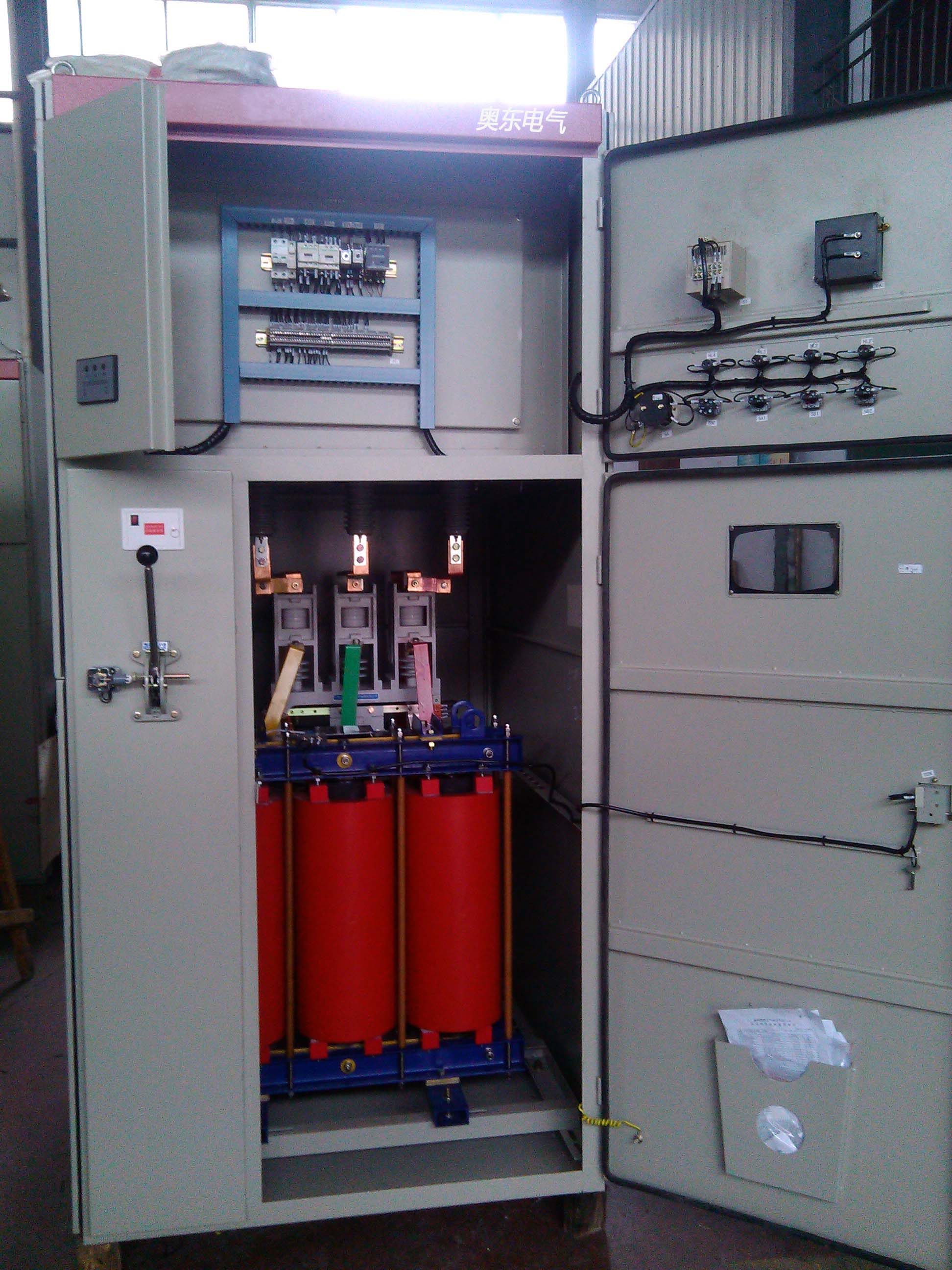

ADGK高压电抗软启动柜 电机软启动 降低起动电流保护电机 奥东电气
ADGK系列高压电抗软起动柜是用于额定电压3~10KV的大中型鼠笼式电机或同步电机的软起动设备，其工作原理是在电机定子回路串入阴抗可平滑改变的电抗器，调整控制绕组中直流电流的大小，阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电机起动，起动电流维持在额定电流的3.5~5倍以下，起动结束后，电抗器自动切除，起动过程对电网无冲击。
高压电抗软启动在煤矿上的应用及性能特点介绍
电机在启动时，启动电流会超过额定电流的5-7倍，采用电抗软启动柜就是为了使电机在启动的那一刻，降低启动电流，也就是把这些电流冲击到电抗器上面，起到保护电机的作用。因此，大功率电机启动时瞬间电流增大，对电网的冲击很大，电抗软启动就是降压启动电流，电抗软启动就是利用电抗器的降压作用来降低启动电流。适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站。
性能特点：
1.产品的整体结构紧凑，安装尺寸小，占用空间小；
2. 线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；
3. 铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小；
4. 可采用PLC控制，通过RS485口和上位机进行通讯，满足DCS控制系统要求；
5. 起动平滑无冲击，起动电压降在10%以内，对电网影响不大。
使用环境条件：
1.海拔高度不超过1000米；
2.运行环境温度为-5℃～+40℃（户内型），日平均气温30℃；
3.安装环境：周围介质无爆炸及易燃危险，无足以损坏绝缘的腐蚀金属的气体，无导电尘埃，无剧烈震动和颠簸，安装倾斜度<5%；<>
4.干式铁芯起动电抗器的噪声不大于国家标准（50dB）；
