| 品牌 : | 悍博 | 型号 : | KHT121 |
| 加工定制 : | 是 | 别名 : | 提升机闸瓦间隙保护装置 |
| 用途 : | 提升机后备保护装置 | 电机功率 : | 1 |
【温馨提示】本店供应产品图片、属性及价格仅供参考，详情请以实物为准！下单前请来电咨询客服！因产品批次，型号不同，价格不同，网上报价不准，具体价格以电话报价为准，可以按客户要求加工定制。
济宁悍博机械jininghanbojixiezy
KHT121隔爆兼本安型提升机后备保护装置(以下简称装置)是根据《煤安规程》及相关煤矿安全制度,在消化吸收原先进的同类产品的基础上,充分考虑我国煤矿的现场情况,征求广大用户的建议而设计的.该装置是一种多功能提升机保护装置、可广泛的使用在煤矿提升绞车上.该装置主要由主机、深度转速传感器、井口校正传感器、提升机深度指示器故障检测传感器的组成.主要利用PLC对提升机的运行状态进行连续的、快速的检测,同时将测量的实际运行参数与预先输入微处理机的基准运行参数相比较,主要对提升机的运行速度、深度、速度偏差、超速、减速、过卷、等状态进行连续的监护,从而为提升机的安全运行提供了有效的后备保护.装置的型式为矿用隔爆兼本安型。CMGK111
KHT121隔爆兼本安型提升机后备保护装置结构与工作原理
1结构

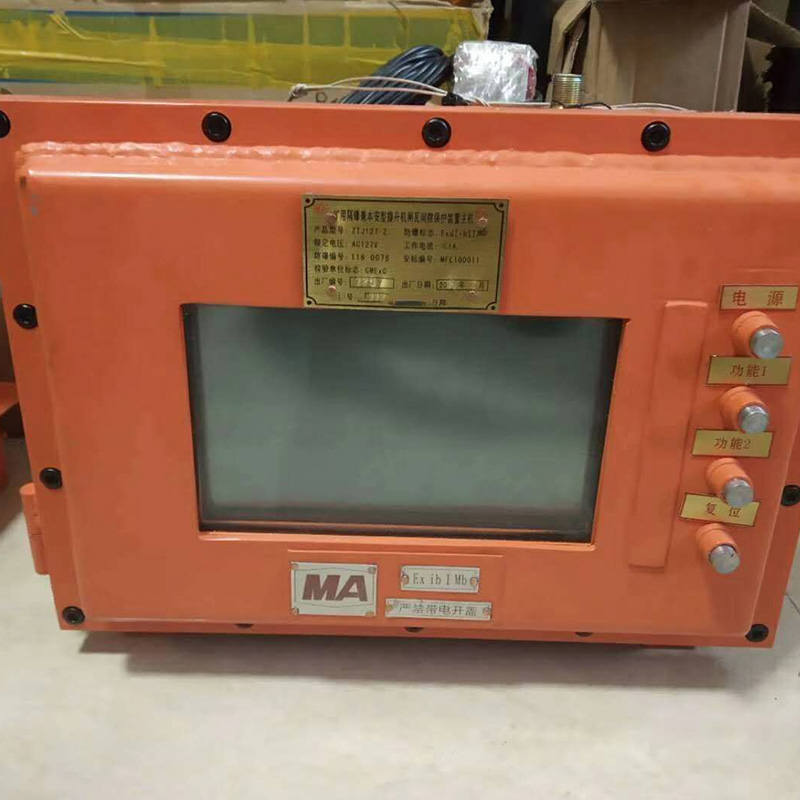

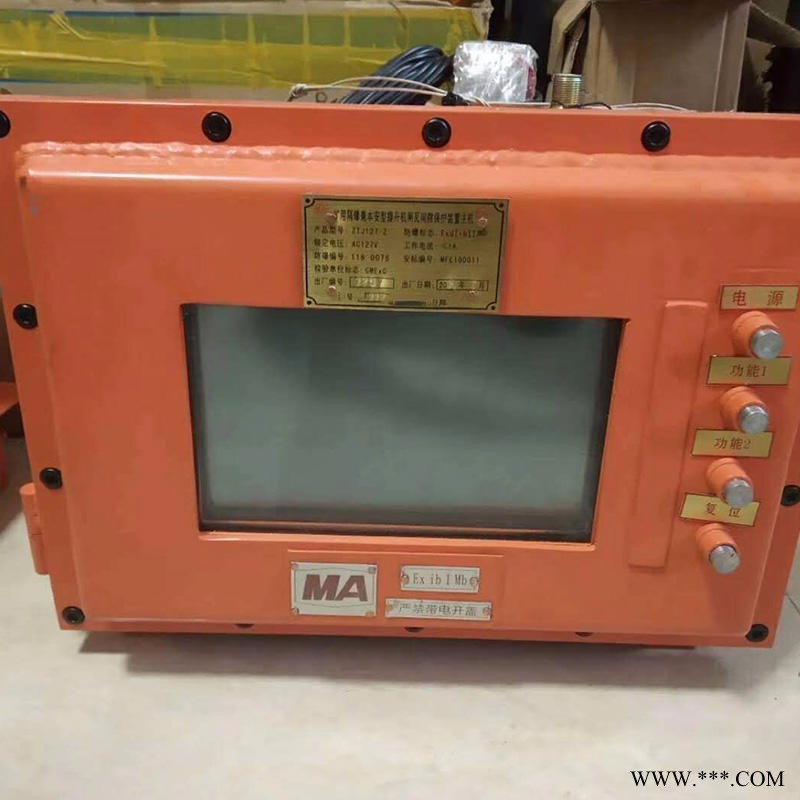

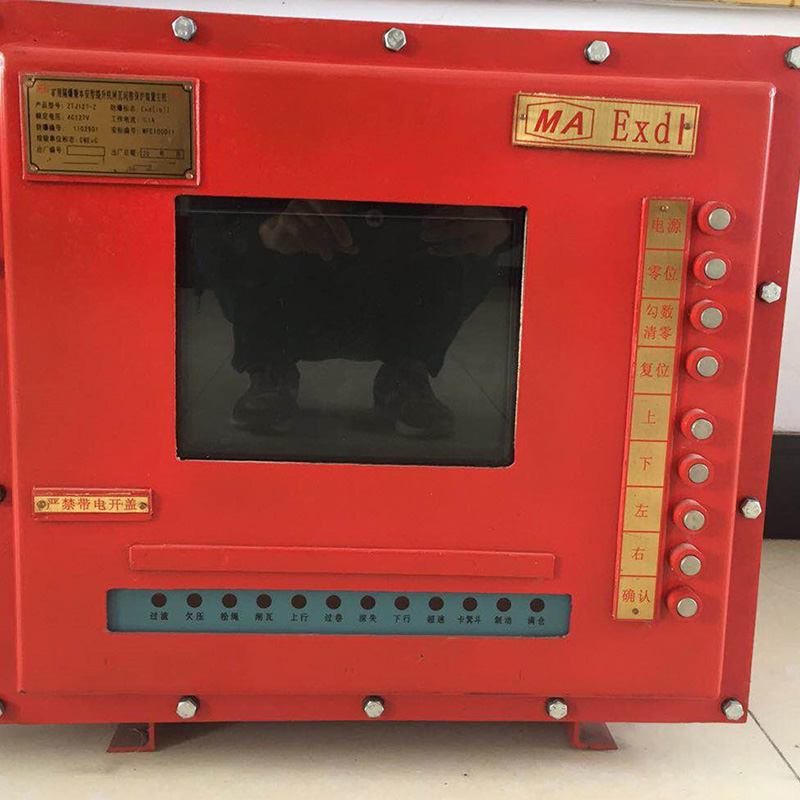

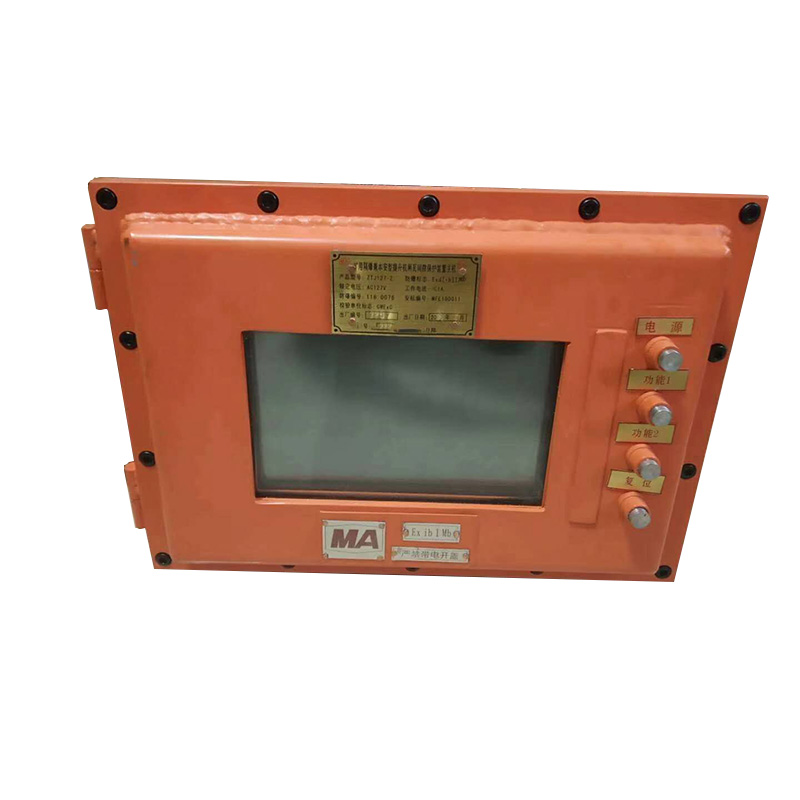

本装置由KHT121-Z矿用隔爆兼本安型提升机后备保护装置 主机；GSH3600矿用本安型转速传感器； GWH-10矿用本安型位置传感器；GDP10矿用本安型油压传感器（选配）、 GUZ 20矿用位移传感器（选配）组成
2基本原理
该装置采用PLC作为主处理器，设计上采用了模块化结构。硬件简单合理，软件简洁紧凑，增强了整体的抗干扰能力和可靠性。
该装置采用高性能传感器，对速度、深度、深度指示器及深度校正位置进行采样，速度、深度指示器等信号经光电隔离后直接送入主机，由主机进行判断处理，结果送至显示屏显示。当提升机运行过程中出现超速、过卷、深度指示器失效时，由PLC控制实现安全制动。安全回路采用并连接点方式进行信号采样，经光电隔离后送主机处理，结果送显示。打点信号由打点信号变压器采样，主机控制继电器进行闭锁。重要数据通过键盘输入主机，送EEPROM存贮。
KHT121隔爆兼本安型提升机后备保护装置主要技术参数
3.2.1装置工作电压：AC127V/220V/380V波动范围（80-115%）。
工作电流：≤1A
3.2.2传输处理误差：≤1%；
3.2.3传输性能和传输距离
主机与转速传感器之间为脉冲信号，极限传输距离1000m（采用MKVVR电缆，单芯截面积不小于1.5mm2）。
3.3工作条件
a) 环境温度：0℃～+40℃；
b) 平均相对湿度：不大于95%（+25℃）；
c) 大气压力：80kPa～106kPa；
d）环境噪声不大于75dB（A）的场合；
e) 无显著振动和冲击的场合；
★ 装置能承受的恶劣的贮运条件为
a) 高温：+60℃；
b) 低温：-40℃；
c) 平均相对湿度：95%（+25℃）。
d) 振动：50m/s2；
e) 冲击：500m/s2。
