HNE15-2410光束间距10mm光束数量24保护高度230mm

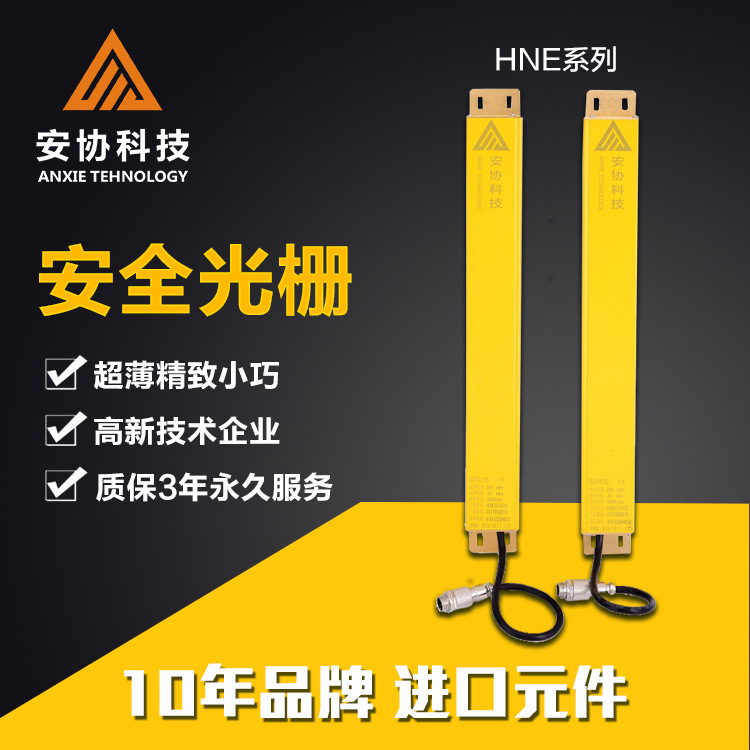

产品图片
产品介绍

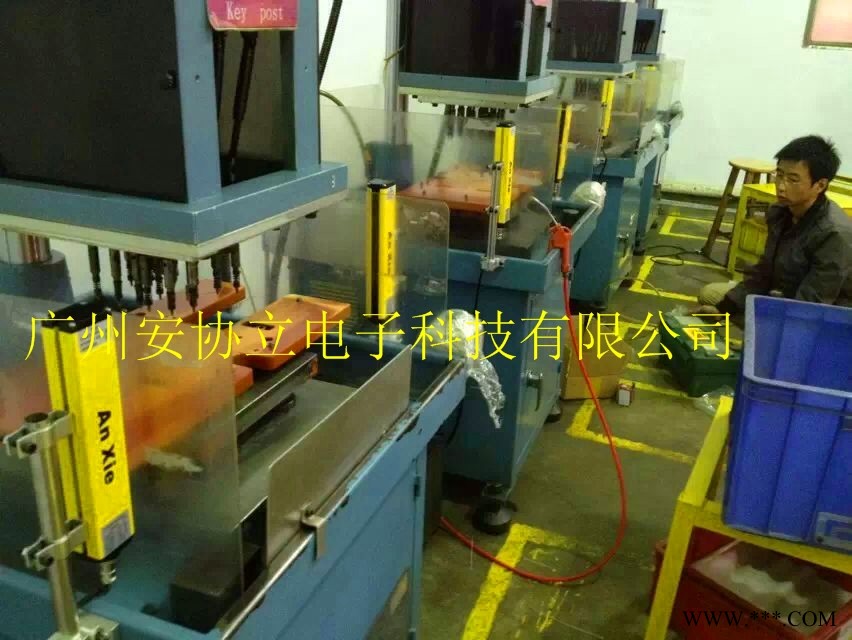

HNE15系列产品超薄光栅，15mm的厚度，采用上下端紧贴的安装方式，安装所占空间小、隐秘性好，精致美观，性能稳定。广泛应用于非标设备或是安装位置小的设备，还可以应用在AOI等光学检测设备作防护或启动信号。
产品特点
1.外壳超薄，有效减小安装空间。
2.多种输出方式可选
3.安装、接线简单易懂。
4.SMD贴片设计，进口高端元器件。
技术参数
| 保护高度 | 60~2000mm（常规） | 工作环境温度 | -10℃~55℃ |
| 光轴间距 | 10mm/20mm/40mm/80mm | 截面尺寸 | 39*15.5mm |
| 光轴数量 | 4、6、8、10…… | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
| 工作电压 | DC10V~30V | 输出电流 | ≤300mA |
| 响应时间 | <10ms | 抗光干扰 | 10000Lux(入射角I>5°） |
| 绝缘电阻 | ≥100MΩ | 光幕形式 | 对射式 |
| 功率 | <5W | 保护距离 | A:0~1.5m B:0~5m |
| 输出方式 | NPN或PNP（常规）/（可根据需求选择） | ||

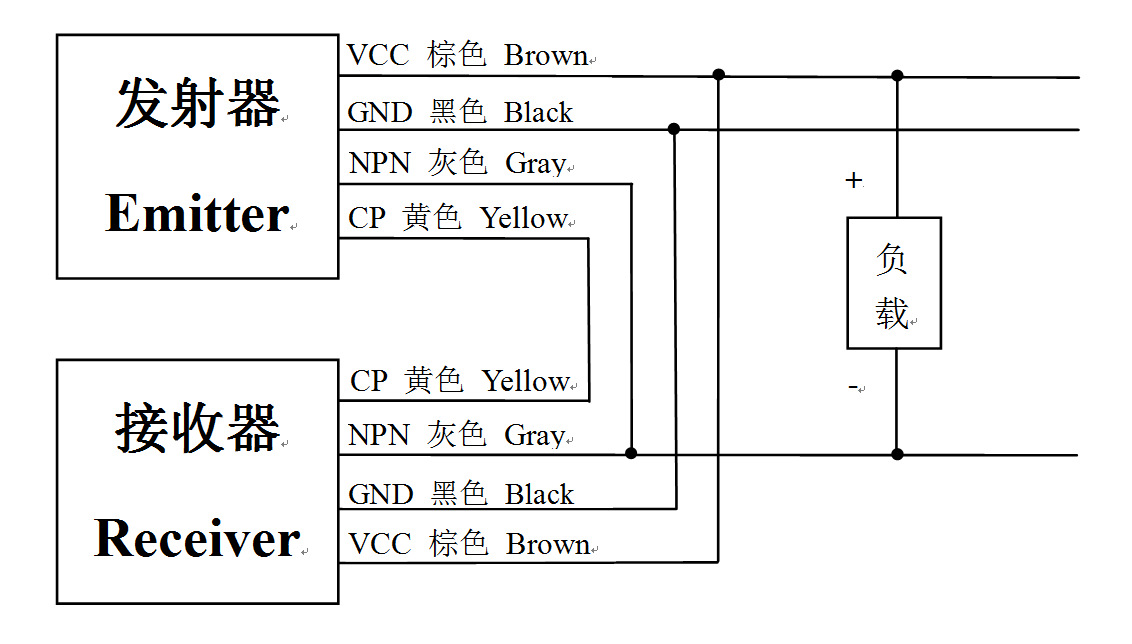

HNE15产品接线图
HNE15系列产品选型说明：
HNE15系列选型表
| 光轴间距（10mm) |
| 光轴间距（20mm) | |||||||||
| 光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | ||||
| 8 | 70 | 157 | HNE15-0810 | 4 | 60 | 147 | HNE15-0420 | ||||
| 12 | 110 | 197 | HNE15-1210 | 6 | 100 | 187 | HNE15-0620 | ||||
| 16 | 150 | 237 | HNE15-1610 | 8 | 140 | 227 | HNE15-0820 | ||||
| 20 | 190 | 277 | HNE15-2010 | 10 | 180 | 267 | HNE15-1020 | ||||
| 24 | 230 | 317 | HNE15-2410 | 12 | 220 | 307 | HNE15-1220 | ||||
| 28 | 270 | 357 | HNE15-2810 | 14 | 260 | 347 | HNE15-1420 | ||||
| 32 | 310 | 397 | HNE15-3210 | 16 | 300 | 387 | HNE15-1620 | ||||
| 36 | 350 | 437 | HNE15-3610 | 18 | 340 | 427 | HNE15-1820 | ||||
| 40 | 390 | 477 | HNE15-4010 | 20 | 380 | 467 | HNE15-2020 | ||||
| 44 | 430 | 517 | HNE15-4410 | 22 | 420 | 507 | HNE15-2220 | ||||
| 48 | 470 | 557 | HNE15-4810 | 24 | 460 | 547 | HNE15-2420 | ||||
| 52 | 510 | 597 | HNE15-5210 | 26 | 500 | 587 | HNE15-2620 | ||||
| 56 | 550 | 637 | HNE15-5610 | 28 | 540 | 627 | HNE15-2820 | ||||
| 60 | 590 | 677 | HNE15-6010 | 30 | 580 | 667 | HNE15-3020 | ||||
| 64 | 630 | 717 | HNE15-6410 | 32 | 620 | 707 | HNE15-3220 | ||||
|
|
|
|
|
| |||||||
