| 品牌 : | 科蓝 | 型号 : | DFK-BF-3 |
| 加工定制 : | 否 |
一、总述
DFK-BF-3排污泵综合保护器主要适于排污泵保护信号的处理及转换,将排污泵的液位信号（开关信号）、温度信号（开关信号）、漏水信号（电极信号）转换成继电器的触点信号输出,方便排污泵控制柜内部使用.
二、功能
DFK-BF-3有三路信号输入,一路是液位信号输入,只能接收开关量液位信号,并把小的开关量信号转换成继电器触点信号,可用于排污泵的上腔体或上腔体漏水浮球信号的检测,也可用于其它开关量信号的转换. 路是超温信号输入,只能接收开关量超温信号,如用于接收排污泵的上轴承或下轴承的温度信号检测及转换,也可用于排污泵电机线包温度信号的检测及转换.第三路是漏水信号,通过检测漏水腔体中的电极与水泵外壳是否有电阻（当水泵漏水后,水是先进入漏水腔内,如果漏进水泵漏水腔内的水把漏水电极浸没,漏水继电器就会动作，输出漏水信号）.
三、技术指标
性能 参数
工作电压 AC220V ±10 50Hz±10
耗电量 <4VA
输入信号数量 3路,分别是1路液位信号、1路超温信号、1路漏水信号
输入信号类型 液位信号 开关量输入,无源干接点方式,R<100Ω 接通
超温信号 开关量输入,无源干接点方式,R<100Ω 接通
漏水信号 开关量输入,无源干接点方式,或水电阻
工作状
态指示 A指示灯 点亮表示工作电源接通
B指示灯 点亮表示有漏水信号
C指示灯 点亮表示有液位信号
D指示灯 点亮表示有超温信号
继电器输出 3路继电器输出,继电器触点容量AC250V 5A COSØ 1
工作条件 环境温度:-25+55,相对湿度:<93
安装方式 螺丝安装或35mm导轨安装
外形尺寸 115mm * 90mm * 75mm

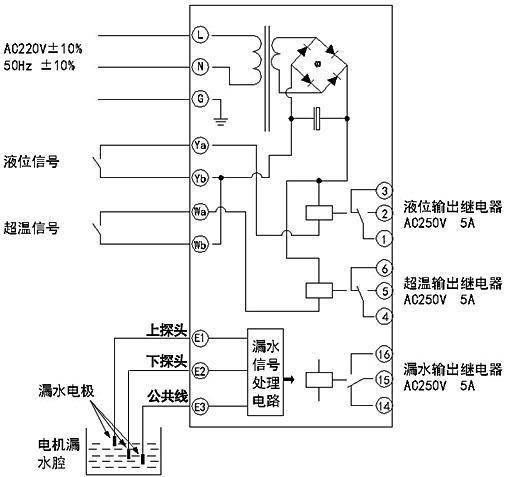

四、接线示意图

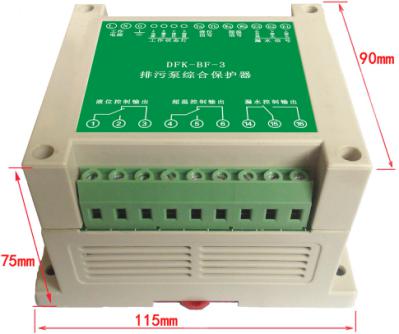

五、外形尺寸图
