悬挂式一体化点焊机是众多焊接工艺中无可替代的重要焊接设备
产品: 浏览次数:626悬挂式一体化点焊机是众多焊接工艺中无可替代的重要焊接设备
品牌: 柯正机电
单价: 28000.00元/套
最小起订量: 1 套
供货总量: 9999 套
发货地: 北京
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 12:54

详细信息
品牌 : 柯正机电 型号 : DN2-25
类型 : 悬挂式点焊机 驱动形式 : 气动
作用原理 : 脉冲 是否二手 : 全新
电流 : 交流 作用对象 : 金属
用途 : 各种焊接方式 可调级数 : 数控
产品别名 : 悬挂式焊机 输入电压 : 380
是否进口 : 是否提供加工定制 :

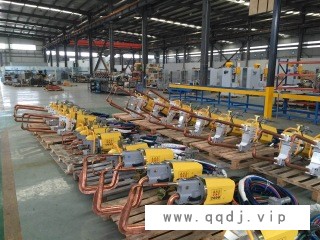

悬挂式一体化点焊机是众多焊接工艺中无可替代的重要焊接设备示例图1

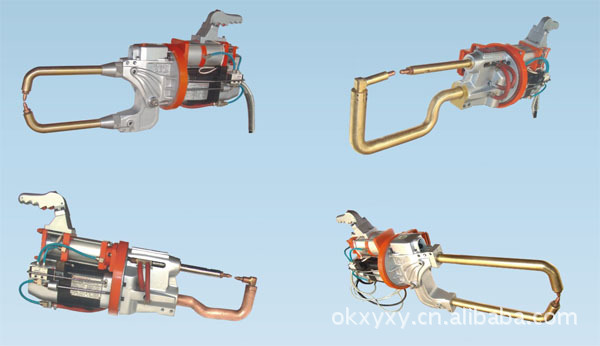

悬挂式一体化点焊机是众多焊接工艺中无可替代的重要焊接设备示例图2

  一体化点焊机是众多焊接工艺中无可替代的重要焊接设备。其特性是

  1、一体化点焊机由焊钳、焊机变压器、焊机控制器、水冷却系统、气动加压系统、(和悬挂装置)等部分组成。结构紧凑,维修方便,体积小、重量轻,大大降低了工人的劳动强度和很大程度上节约了能耗。

  2、一体化点焊机的电极臂采用优质铬锆铜(CuCrZr-1),保障了焊接性能的稳定性和焊机的使用寿命及电极臂的强度。

  3、一体化点焊机创新后,气路系统通径大,再配以进口气动元件,使焊钳动作快捷,提高了生产效率。

  4、焊接时,加热时间短,热量集中,无电弧、无火花飞溅、无焊渣、无熔焊堆积、焊件无热变形。加之焊机创新后,气路系统通径增大,因此不仅焊接生产率高,而且能耗低(节电72.3%),焊件外观美,质量好。

  5、焊接是利用电阻热与机械力的恰当配合完成的,所以能获得焊件焊核的高强度优质焊点。

  6、由于焊接过程简单,又不需要填充材料和溶剂、也不需要保护气体,所以成本低。

  7、由于焊件焊点的电流密度高,温度也高,因此通过焊机控制器控制通电时间后,使焊点得到重复性好的熔核尺寸,所以能适应多类同种或异种金属及镀层钢板的焊接。

  8、因为一体化点焊机是通过焊机控制器改变晶闸管导通角来进行热量调节的,因而易于实现机械化及自动化,所以可与机器人匹配,进行全自动化焊接操作。

  9、我公司自行设计了300余种不同尺寸、不同形状的焊钳钳型与异型电极头,可供客户根据不同材料、不同厚度、不同形状、不同工位和不同工艺要求进行选择。

  10、焊接工艺简单,操作工人不需要进行长期培训,便可上岗,自如操作。

  11、一体化点焊机的劳动环境好,无污染,是理想的绿色焊接设备,与分体焊机相比较它对人的危害更小。

  12、一体化点焊机配置了悬挂装置,可在X、Y、Z三维空间作上、下、左、右、前、后任意方向的移动和转动,操作极为轻便灵活,可实现全位置全方向的焊接操作。



   设备的先进性及经济性

  (1)一体化点焊机由于焊钳和变压器连接为一个整体,取消了过去分体悬挂式点焊机的通水电缆,从而大大缩短了焊机的次极回路,减小了次极回路阻抗,使得很小的变压器也可以与很大的分体焊机的变压器出力相当。从而节约了能耗降低了企业生产产品的成本。

  (2)由于一体化点焊机没有了通水电缆,用户在使用过程中免去对通水电缆的维护及更换,从而降低了企业的维护成本。

  (3)分体焊机通水电缆的连接方式,使得工人在操作的时候有强大的磁场从人体中穿过,实验证明强磁场对人体相当有害。一体化点焊机由于变压器与焊钳是一个整体,工人在操作时处于强磁场的边缘,因此一体化点焊机对人体无害。

  (4)由于一体化点焊机自身结构紧奏、体积小、重量轻、对电网要求低,用户在设计生产场地及车间配电时可以简化从而可以降低企业的固定投入成本。

  (5)一体化点焊机的焊钳接口设计便于拆卸,整机的通用性强,在流水线上使用时若出现故障维修或更换速度要快,从而缩短企业的生产停顿时间。



项目型号结构特征额定容量电源电压负载持续率次级空载电压 短路电流电机臂伸出长度臂伸尺寸电极工作行程电极辅助行程电极规格 电极压力 焊接厚度冷却水流量重量
 kVAV%VKAmmmmmmmmmmN L/minkg
DN2-25X4HT25380504.812150 10 13x2030003+3330
DN2-25X4HT25380504.819250 207013x3035003+3355
DN2-40X4H40380506.825600 2010016x4035004+4465
DN2-63X4H63380507.931800 2014016x4025005+5490
DN2-25C4HT25380504.8122007610 13x3030003+3330
DN2-25C4H25380504.81925090204513x3030003+3355
DN2-40C4H40380506.82525090204516x4030004+4465
DN2-63C4H63380507.93125090204516x4030005+5475







主要产品包括:
一、通用电阻焊机类:
①气动式交流点凸焊机②电容储能式点凸焊机③三相次级整流点凸焊机
④联体悬挂式点焊机⑤中频逆变点凸焊机⑥闪光对焊机⑦交/直流缝焊机
二、专用焊机类:
①应用于钢制散热器行业的:钢管双头搭焊专机、片头闪光对焊专机、CO2封头焊接专机
②应用于锅炉省煤器的:H型鳍片管自动阻焊专机
③应用于家电行业的:多点大功率储能焊接专机
④应用于线网行业的:手动送料多头龙门焊专机、自动送料单层多头龙门焊专机、自动送料双工位多头龙门焊专机
⑤应用于钣金行业(机箱、门板)的:龙门式自动螺柱种焊机、平台(关节)式点焊专机
⑥应用于汽车零部件行业的:自动螺母凸焊专机、多工位滤清器凸焊专机、刹车蹄凸焊专机







二、技术参数:

项 目

单 位

参 数

备注

型号



MITX/MITC(中频;工频)
TX/TC(机器人)



焊钳型式



X/C



额定容量

KVA

32

48

66

100



电源电压

V

380



焊钳臂长

mm



焊钳臂间距
