| 加工定制 : | 是 | 品牌 : | 柯正机电 |
| 种类 : | 点焊 | 型号 : | SMD-20T |
| 别名 : | 中频点焊机 | 用途 : | 点焊 |
| 电动机功率 : | 50kw | 外形尺寸 : | 800X800Xmmmm |
| 重量 : | 01t | 规格 : | SMD-20T |
中频点焊机SMD-20T台式

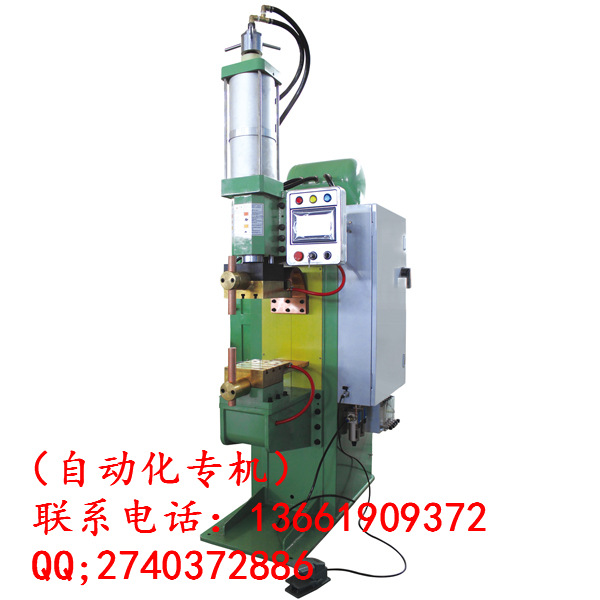

中频点焊机SMD-20立式
中频点焊机SMD-40立式（图中带光栅）
中频点焊机SMD-40立式
中频点焊机SMD-60立式
中频点焊机SMD-80立式
低碳钢 铜 铝 银 不锈钢 等金属材料均能焊接
SMD系列中频逆变式点凸焊机简介：
SMD系列中频逆变式点凸焊机是目前较好的焊接设备。应用广泛，焊接变压器体积小而输出能量大。因其焊接变压器频率由目前市电的
50/60HZ提升至1000HZ,可以极大的减少了铁芯材料的重量，再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用，可以
大大的改善次级回路感应系数值，节省用户电源能耗30%以上。 本公司的中频逆变式点焊机全部采用人机界面触摸屏以数字方式控制，操作简单易懂。可以通过个人电脑编程扩展焊机性能。可根据客户要求设计搭配不同夹具以满足各种各样工件焊接，并可为客户设计制作自动化的专机以提高生产效率。
与普通交流电阻焊机比较具有以下优点：
l 节省能量:同使用低频比较可减少电能的消耗,同等重量之变压器可输出更多能量,可方便地与大型自动焊钳配套使用。适用于焊接厚的工件和高传导性的金属。如铝和所有镀锌钢板等。一般说来,体积小、重量轻的系统可加速移动,缩短工作周期,是焊接机器/自动机械较好的配套方案。
l 在半自动装置中一个中频焊接变压器可以取代许多低频变压器,减少二次回路并联的情况。
l 如果一体式手动焊钳因需要重量超过80至90公斤,也适合选配此种变压器。例如:小批量的小轿车/客货两用车的生产及小规模试验性的机器设备的制造。
l 改善功率因数,降低生产成本。
l 在张开面积很大的二次回路中可减少干扰:焊接电流为直流，当二次绕组中有感应/具磁性的材料时,不会影响焊接。
l 使供电设备的负载平衡:中频逆变式排焊机采用三相电源并可储存能量。
l 对电网的波动及压降的适应性更强:能量有一部分被逆变器储存再供给负载,取代了直接从电网给负载供电的方式。
l 更为精准、快速的电流控制:与低频系统相比能更多、更准确的分析参数。
l 更快达至设定电流:中频在调节焊接电流时可比传统技术快20倍。
l 过程更为可靠:大部分应用阻焊的金属采用直流焊接效果会更好。
l 中频系统通常较传统技术更为可靠,可以避免导致基于可控硅系统损坏的一些损害。
减少操作成本,包括节省每点焊接能量及缩短焊接周期。
中频逆变式点凸焊机技术数据
项 目 | SMD-10 | SMD-16 | SMD-20 | SMD-40 | SMD-60 | SMD-80 | |||||
电 源 | 额定电压 | 交流380V， 3φ，50/60Hz | |||||||||
开关规格 | 600V,16A | 600V,63A | 600V, 63A | 600V, 100A | 600V, 250A | 600V, 300A | |||||
保险丝规格 | 16A | 63A | 63A | 100A | 250A | 300A | |||||
额定容量（kVA） | 8 | 30 | 50 | 120 | 180 | 250 | |||||
负载持续率（%） | 50 | ||||||||||
次级空载电压（V） | 7.9 | 11.1～12.2 | 11.9～13.9 | ||||||||
次级 短路电流（KA） | 10 | 16 | 20 | 40 | 60 | 80 | |||||
电极有效工作行程（mm） | 50 | 80 | |||||||||
电极臂间距（mm） | 120 | 310 | 300 | ||||||||
电极臂伸出长度（mm） | 120 | 460 | |||||||||
电极压力（N） | 1100 | 4700 | 7300－12000 | ||||||||
压缩空气压力（MPa） | 0.6 | ||||||||||
冷
却
水 | 水 压 | 1.5～3kg·f/cm2 | |||||||||
水 流 量（L/min） | 6 | 8 | 15 | 40 | 60 | 60 | |||||
水 温(0C) | 进水口温度15℃-25℃ | ||||||||||
电阻率(KΩ.cm3) | >5 | ||||||||||
标准焊接厚度M.S（mm） | 1.5+1.5 | 2.5+2.5 | 3.0+3.0 | 5+5 | 6.5+6.5 | 8.0+8.0 | |||||
外形尺寸（长x宽x高）（mm） | 940x500x1290 | 1220x825x1680 | 1225x860x1700 | ||||||||
| 水 流 量（L/min） | 6 | 8 | 15 | 25 | 30 | 30 | ||||
水 温(0C) | 进水口处温度15℃-25℃ | ||||||||||
电阻率(KΩ.cm3) | >5 | ||||||||||
） |
|
|
|
|
|
| |||||
外形尺寸（长x宽x高）（mm） | 940x500x1290 | 1220x825x1680 | 1225x860x1700 | ||||||||
配用控制器型号 | HJ-MF110 | ||||||||||
技术选择
设计 – 零件
豪精的电阻焊接经验帮助客户对要求组装的零件进行优化。
- 对选择正确的零件形状以便组装的建议
- 使你的需要与焊接电阻的特异性相一致。
模拟
通过专家技术对工件进行分析与测来解决所有的焊接问题。
- 对你图纸上的接头制作模型
- 在大量参数的基础上进行模拟：零件的形状与材料、焊接参数、工具和电极
- 通过确认零件的建议来制作报告。
焊接的可行性
豪精根据客户的分布情况，配备了一整套的机器设备，可以进行所有类型的焊接试验。
- 对客户提供的若干样品的焊接试验
- 对焊接一致性的检查：破坏性试验（剥皮、宏观的图表部分等。）
工艺分析
豪精可对该工艺过程和所用的焊接设备的兼容性进行检查：
- 对将要形成的焊缝进行分析：几何形状、厚度、材料
- 对选用恰当的焊接设备的建议
- 焊接设备的尺寸设定。
更多资料请来电咨询技术支持： 柯工
