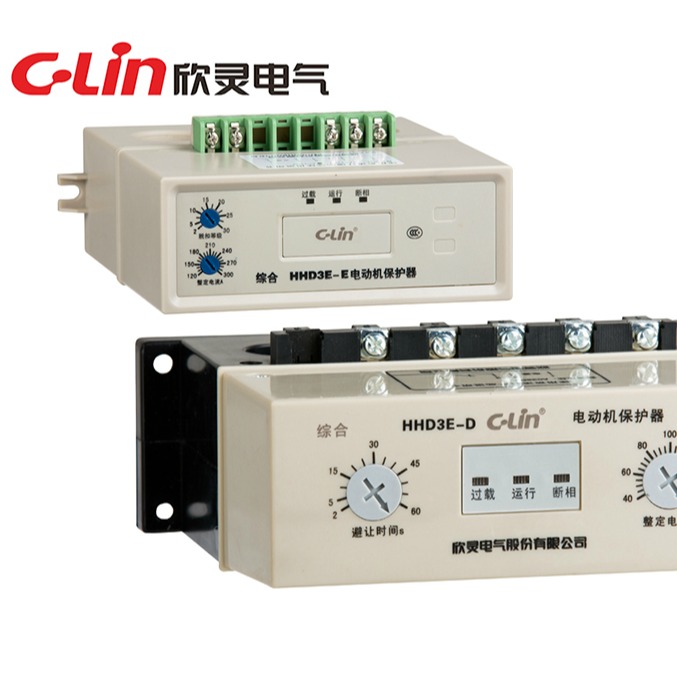

HHD3E-D、E、F电动机保护器

工作电源：AC220V、AC380V   50Hz

电流范围：-D：40160A；-E：120300A；-F：120400A

保护功能：断相、过载

整定方式：电位器静态量化整定

显示方式：发光管指示工作状态

脱扣等级：2、5、10、15、20、25、30连续可调，适应从轻载到重载起动各类电机需求

触点形式：一组常开常闭转换触点

触点容量：3A   AC380V(阻性)

外形尺寸:-D：155×64×110mm；-E,-F：154×65×157mm

安装方式：装置式

产品概述

HHD3E系列电动机保护器（以下简称保护器）适用于交流50Hz，额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流值调节保护器的整定电流，比整定无量化、需起动电机整定，而不能准确整定到电机额定电流的整定方式更为方便、直观。保护器采用过电流倍率控制下的智能多区段反时限保护技术，且反时限具有性能优异的连续可调技术，可适应从轻载到重载起动等各类电机的需要。

本系列保护器符合GB/T 14048.4标准要求。
