| 加工定制 : | 是 | 品牌 : | 上海昌日 |
| 型号 : | QKSC-2590/10 | 额定电压 : | 10KV（V） |
| 额定电流 : | 427（A） | 产品认证 : | iso9001 |
| 包装 : | 木箱 | 相数 : | 三相 |

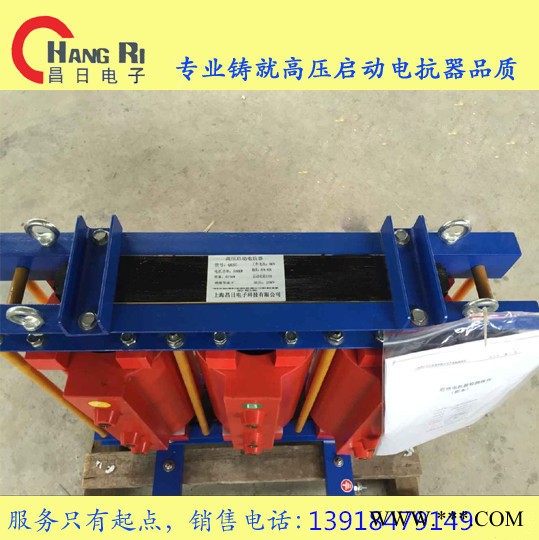

| 俗称 : | 电机专用启动电抗器 |

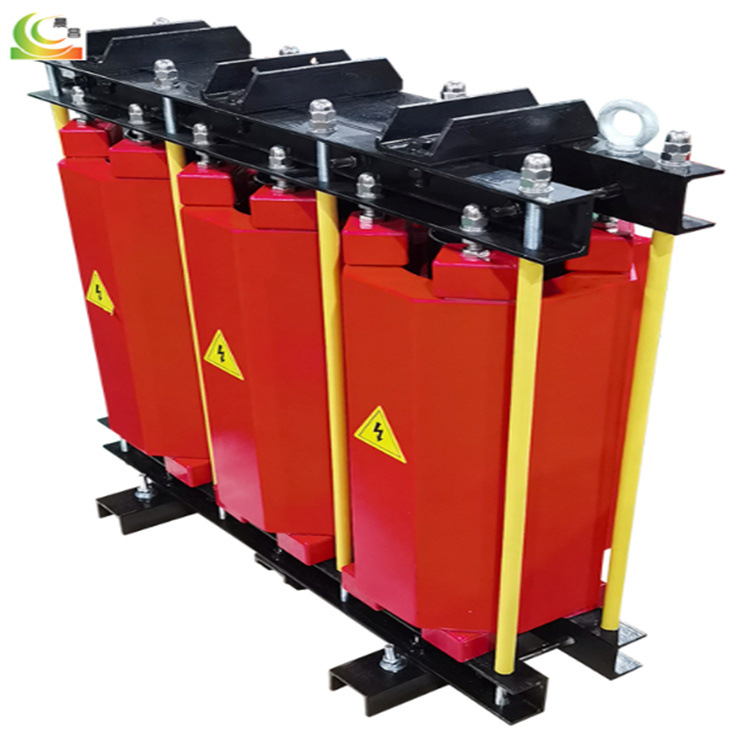

CKSC-216/10-6高压补偿电抗器附件：
线 圈--根据容量大小采用裸线或双玻璃丝包铜线绕制，导线采用高导率无氧铜杆拉制，冷却气道设置均匀合理，散热好，过载能力强。
铁 心--采用优质低损耗冷轧取向硅钢片，步进叠装结构，心柱，饼铁采用高强度绝缘带绑扎紧固后；浇注树脂固化成形，无冲孔新工艺，总体具有激磁电流小，空载损耗低，噪声较低等优点。
绝 缘--绝缘件均采用3240环氧酚醛层压玻璃布板制作，具有较高的机械电气性能，耐潮性良好，浸F级1042绝缘漆，整体绝缘为F级。绝缘漆，整体绝缘为F级。
CKSC-216/10-6高压补偿电抗器使用环境
电压等级：6kV、66kV、10kV、11kV、12kV、35kV等系统。
频 率：50Hz或60Hz
相 数：三相
温度：40℃ ， 温度：-5℃ ， 日平均温度;30℃, 年平均温度：20℃ ,相对湿度不超过93%。
周围环境:应有良好的通风条件，无有害气体，无易燃易爆物品。
绝缘等级：F级，电抗器噪声：≤45dB
过载能力：≤1.35倍下连续运行
电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
海拔高度：∠1000M，若海拔高度超过1000米，应注明要求，设计时可按高原型、海拔高度设计制造。
CKSC-216/10-6%高压电抗器型号说明：
CK表示串联电抗器
S代表三相
C代表环氧浇注型电抗器
216代表额定容量是216KVAR
10代表额定电压10KV
6代表额定电抗率6%
CKSC系列铁芯式串联电抗器，为63KV及以下电力电容器配套，它能有效地抑制高次谐波，限制合闸涌流和操作过电压，对电容器组的安全运行，改善网络电压波形，提高供电质量和电网安全经济运行起良好的作用。
CKSC串联电抗器适用于交流50Hz，额定工作电压6～35kV的电力系统，与高压电容器串联，作为有效的抑制高次谐波、限制合闸涌流及操作过电压，对电容器组的安全运行、改善电网电压波形、提高供电质量和电网安全经济运行起良好作用。
CKSC-216/10-6串联电抗器与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
CKSC-216/10-6高压补偿电抗器的电抗率如何选择
根据电网的谐波参数来选用电抗值，如果电网的3次谐波较大，那么就必须选用电抗率为12%的电抗器，也即电抗器容量=12%*电容器容量。如果三次谐波很小，有五次以上的谐波，那么电抗器的电抗率可以选用6%~7%的，如果谐波很小，那么可以采用0.1~1%左右的电抗器（也就是常用的空心的小电抗器）来抑制投切涌流即可。
上海昌日电子科技有限公司是专业从事设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.25KV,0.4KV,0.69KV ，10KV等，绝缘等级包括B级、F级、H级，可充分满足用户的不同需求。 订单式生产方式，满足客户实际需求。

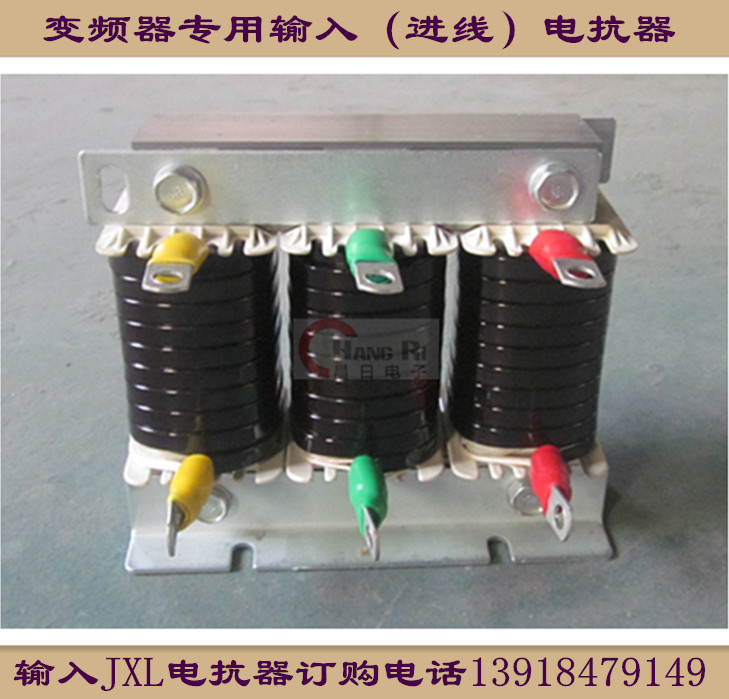

产品系列有：JXL系列输入电抗器

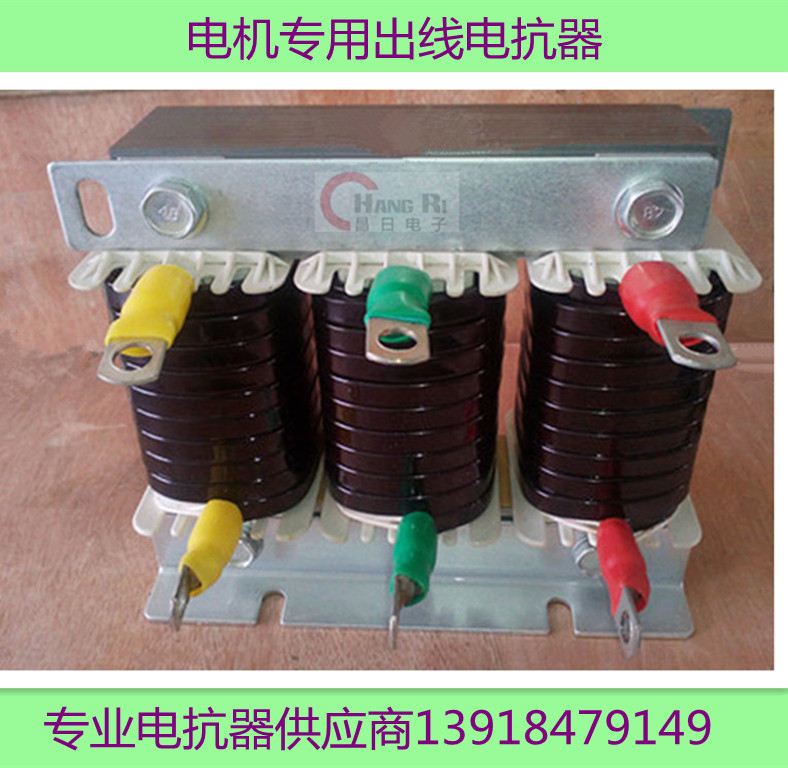

CXL系列输出电抗器
CKSG系列串联电抗器
CKSC系列高压串联电抗器
