铸铁拍门铰链结构设计：铸铁拍门拍门上部通过两个铰链与快速多叶拍门门体联结。以往拍门设计的铰链为园柱铰，这种结构存在封水不良的问题，即当拍门挡水的水位差较小时，作用于拍门上的水压力不足以克服拍门顶水封压缩的反力，可能导致底水封与水封座面不能很好接触，如要保证底水封与水封座密切接触，则当拍门挡水的水位差较大时，顶水封密封因无压缩而效果不好。因此在拍门铰链设计时，对铰链结构进行了优化，采用水平长园孔和圆柱轴结构，保证了拍门在任何水位差下，四周水封均可与水封座面均匀接触，使封水始终处以良好状态。同时，封水面设计成倾斜式，斜面与垂直面的夹角为5°，使拍门依靠自重即可与水封密切接触。

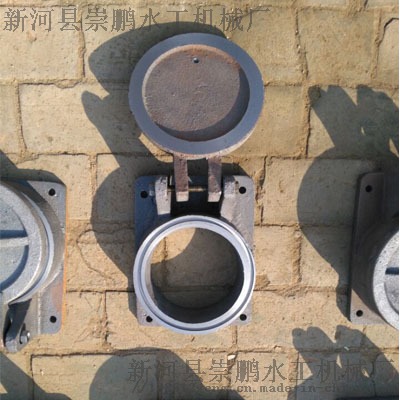

拍门：安装于排水管道的尾端，具有防止外水倒灌功能的逆止阀。拍门主要由阀座、阀板、密土封圈、铰链四部分构成。形状分为圆形和方形。拍门的材质传统上为各种金属制品，现在已经发展为多种复合材料。拍门由阀座(阀体)、阀板、密封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自水源压力，当拍门内的水压大于拍门外侧压力则开启；反之则关闭。复合材料拍门将是将来拍门的发展方向，复合材料拍门本身利用了新材料科技的可塑造特点，强度高，密度小，正是传统拍门材料的弊端。

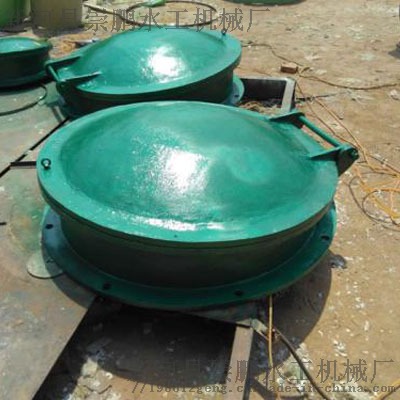

发展方向：当前随着新材料科技的发展，有了复合材料拍门，如玻璃钢、高密度聚乙烯等。复合材料拍门将是将来拍门的发展方向，复合材料拍门本身利用了新材料科技的可塑造特点，强度高，密度小，正是传统拍门材料的弊端。新材质的拍门重量轻，开启迅速，水头损失小，其价格也具有优势，而且一般无回收价值而使防盗性能好。

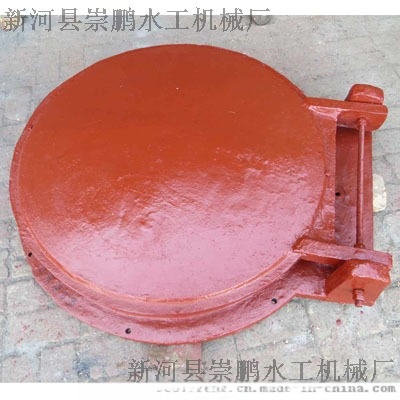

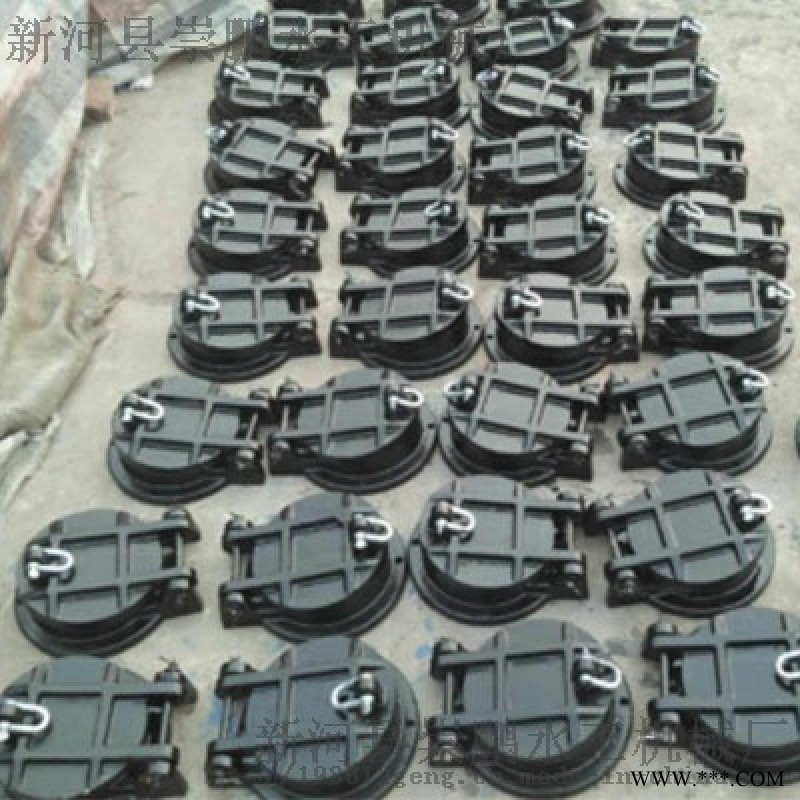

铸铁拍门的结构相当严密，而且不会出现故障和损坏等问题，可以说它是进行单向水流管理的 设备。只要水池里还是堤坝里的水过多导致的水压增大时，铸铁拍门它就会自动开启进行，将污水还是湖水，自来水自从排出，在整个调节水的过程都是自动进行的。 而对于铸铁拍门而言，由于它所处于的位置十分关键，所以在选购时一定要注意，以免出现质量问题导致的污水池还是堤坝闸门出无法正常工作所造成的损失。而且挑选时要注意门上的螺栓一定要不锈钢或者是经过防腐处理过的碳钢，而其中的密封件一定要是橡胶和橡胶垫的。而且还要厂家送货上门，并且进行协助安装和保修服务等等。由于铸铁拍门出色的功能，它可以应用于水利系统里，比如灌溉和发电的水闸门，或者是污水处理厂和自来水厂里的水池容量控制等等。
