| 品牌 : | 安智 | 材质 : | 金属 |
| 规格 : | 1452 | 类型 : | 教学实训设备 |
| 加工定制 : | 否 | 产地 : | 山东 |
一、产品概述

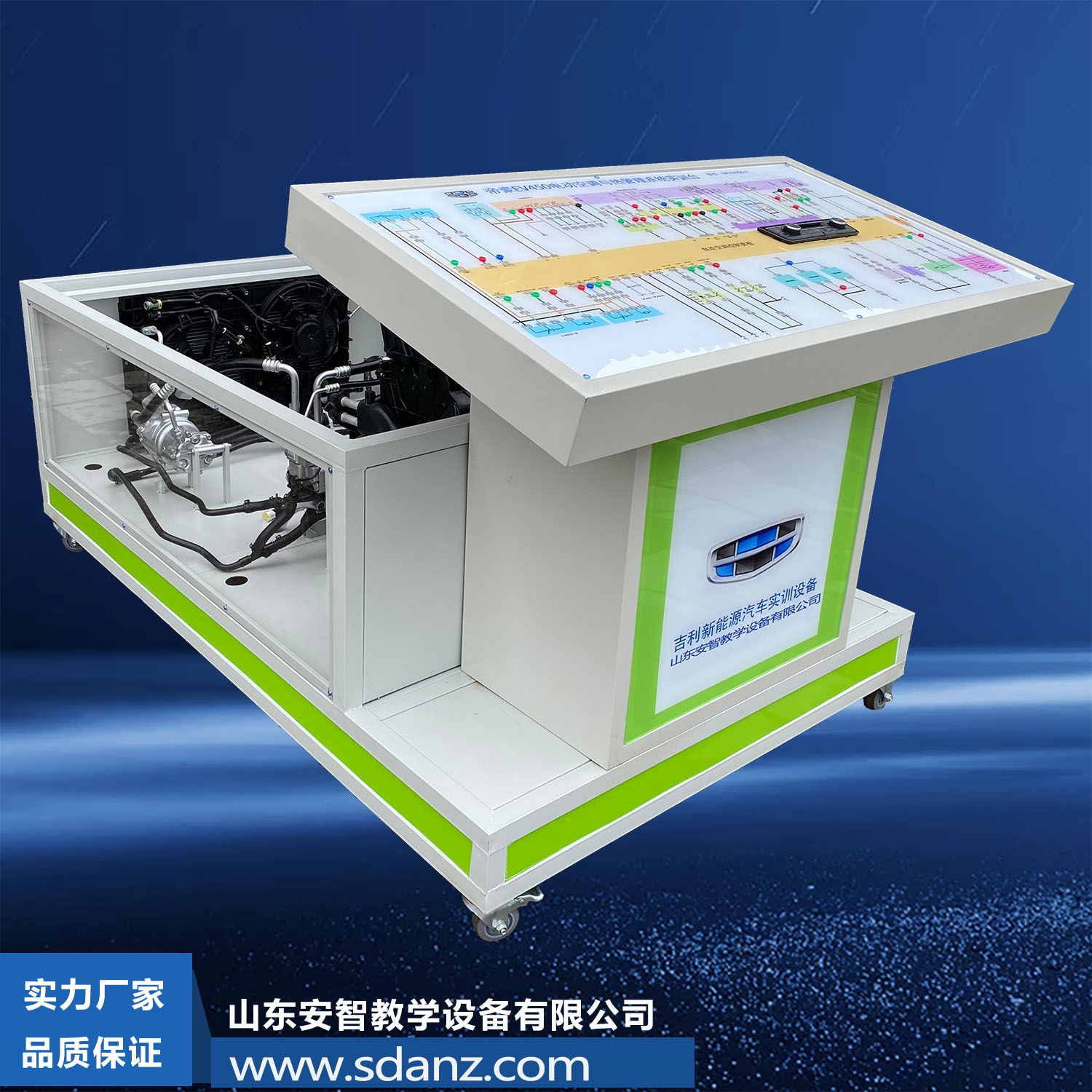

吉利帝豪新能源EV450电机驱动实训台采用吉利帝豪EV450原车永磁同步电机、电机控制器、分线盒，新能源汽车数字理实一体化-轻松学修车教学系统，实现电驱动系统交互式教学。
二、技术参数

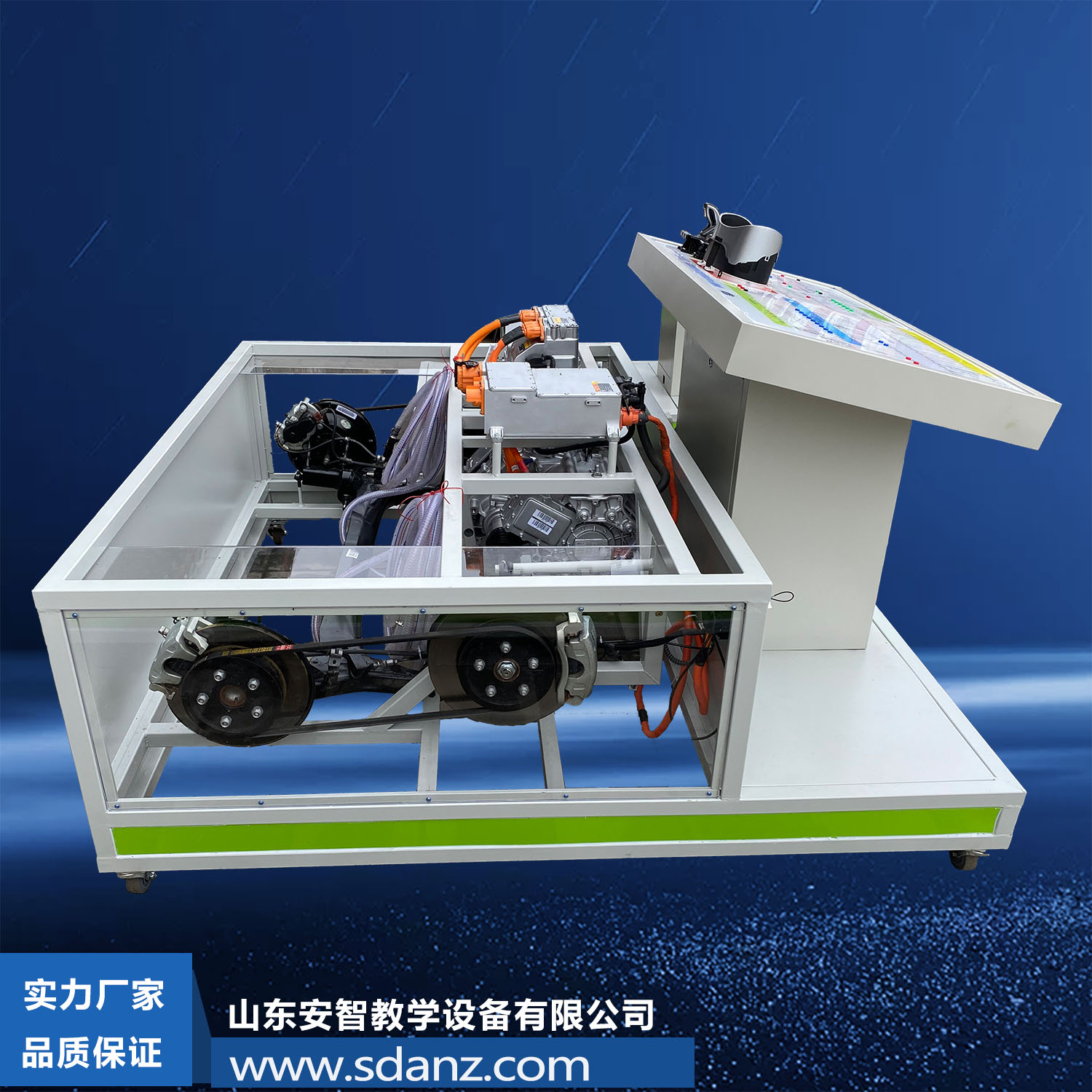

1、吉利帝豪新能源EV450电机驱动实训台采用纯电动汽车原车永磁同步电机，电机功率120kw，电机扭矩250N.m，采用原车单档固定齿比变速器，保留原车驱动半轴，配套原车制动系统，驱动轮采用透明亚克力板封盖，直观展示电机运动状态。电机与电机控制器相互配套。
2、吉利帝豪新能源EV450电机驱动实训台为前置斜式检测控制面板对电驱动系统电信号进行测量，如电压信号、电阻信号等，检测面板上喷绘有检测端子名称，不拆卸原车线束既可对信号参数进行测量。检测面板采用 亚克力材质，并印线路原理图。
3、吉利帝豪新能源EV450电机驱动实训台周围采用透明亚克力板封盖，直观展现结构组成。
4、吉利帝豪新能源EV450电机驱动实训台配置原车仪表系统，系统上高压电、充电、前进或后退时显示车辆信息参数。

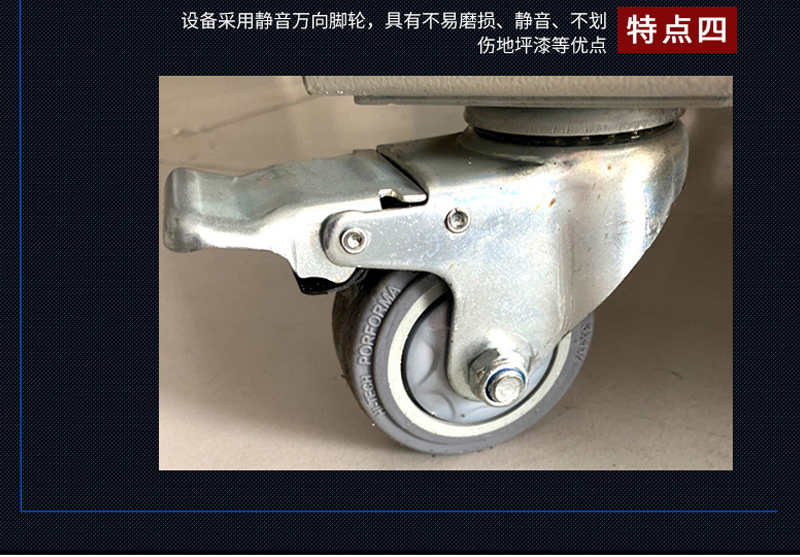

5、汽车新能源实训台吉利帝豪EV450电机驱动实训台的可移动式台架，采用镀锌管制作而成，具有耐油、耐划、耐腐蚀性强。周围封装，美观大方。底部安装万向脚轮，脚轮带自锁装置，可以固定位置。
6、装配无线网络实训考核系统。通过WiFI无线数据将实训台与安卓平板电脑连接。系统可根据教学需求生成无线局域网和广域网络，可对实训台进行故障设置、故障排查、故障恢复、排故提示、实训考核内容编辑等操作。
6.1故障设置：老师通过密码身份验证进入系统根据需要考核的内容对实训台进行故障设置。
6.2故障排除：老师设置故障后，学生点击故障排查功能。学生根据故障现象、导致原因、检查步骤（使用检测设备及工具对实训台进行测量证实故障点）、确定故障原因、模拟更换故障部件，训练学生掌握汽车的维修诊断排故方法。
6.3故障恢复：学生检查到真正的故障原因通过模拟换件可以正确排除故障外，老师也可以通过密码身份验证后对故障进行恢复。
6.4排故提示：学生在实训考核过程中操作步骤正确并能找出真正故障原因，通过模拟更换配件故障成功排除，系统提示“恭喜你故障排除”若学员找不到故障原因则提示“对不起故障仍未排除”。
6.5实训考核内容编辑：软件具备考核内容编辑功能，老师可通过此功能对实训故障类型、故障现象、检查方法、元器件进行编辑，以适应不同学习阶段对学生的考核。
7、吉利帝豪新能源EV450电机驱动实训台与新能源汽车数字理实一体化-轻松学修车教学系统配备电机驱动课程教学内容如下：
7.1、驱动电机系统概述
7.2、驱动电机系统关键部件
7.3、驱动电机系统控制策略
7.4、驱动电机系统维护保养
7.5、驱动电机系统常见故障及维修
7.6、传动系统组成
7.7、传动系统的工作原理
7.8、传动系统维护与保养
7.9、传动系统故障与处理。
8、台架与纯电动汽车动力电池及管理系统训练台、纯电动汽车电动空调系统训练台、纯电动汽车电控助力转向系统训练台、纯电动汽车车身电气系统训练台等互联互动。与汽车数字理实一体化-轻松学修车教学系统配合使用。
