| 加工定制 : | 是 | 品牌 : | 沐渥科技 |
| 产品类型 : | 有刷直流电动机 | 型号 : | MW00W |
| 额定功率 : | 300 | 额定电压 : | 48 |
| 额定转速 : | 电机驱动器 | 产品名称 : | 直流电机驱动器 |
| 产品关键词 : | 电机驱动器 |
沐渥电机驱动器 直流电机驱动器 电机驱动器定制开发

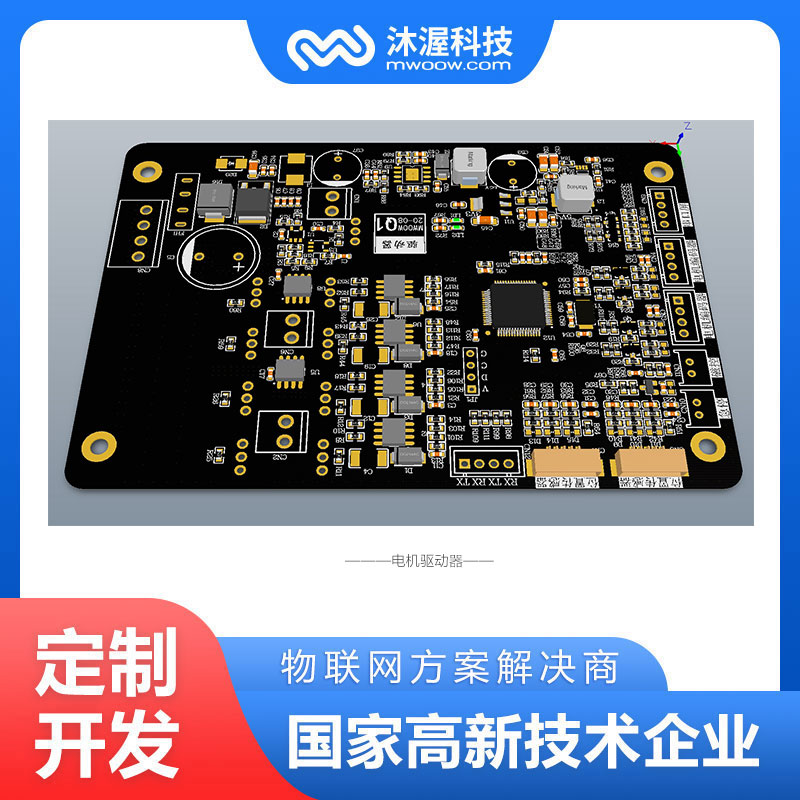

电机驱动器
原理概述
本驱动器使用的电机回路电流精确检测技术、有刷直流电机转速自检测技术、再生电流恒电流制动(或称刹车)技术和强大的PID调节技术，可控制电机启动、制动(刹车)、换向过程和堵转保护。电机响应时间短，且反冲力小；输出电流实时监控防止过流，有效保护电机和驱动器。并可通过拨码开关或串口配置 电机额定电流，可使电机启动、制动、堵转电流均限定在电机额定电流范围以内。
电机按结构分类：步进电动机也叫脉冲电机，包括反应式步进电动机（VR）、永磁式步进电动机（PM）、混合式步进电动机（HB）等。
（1）反应式步进电动机：也叫感应式、磁滞式或磁阻式步进电动机。其定子和转子均由软磁材料制成，定子上均匀分布的大磁极上装有多相励磁绕组，定、转子周边均匀分布小齿和槽，通电后利用磁导的变化产生转矩。一般为三、四、五、六相；可实现大转矩输出（消耗功率较大，电流可达20A，驱动电压较高）；步距角小（小可做到10’）；断电时无定位转矩；电机内阻尼较小，单步运行（指脉冲频率很低时）震荡时间较长；启动和运行频率较高。
（2）永磁式步进电动机：通常电机转子由永磁材料制成，软磁材料制成的定子上有多相励磁绕组，定、转子周边没有小齿和槽，通电后利用永磁体与定子电流磁场相互作用产生转矩。一般为两相或四相；输出转矩小（消耗功率较小，电流一般小于2A，驱动电压12V）；步距角大（例如7.5度、15度、22.5度等）；断电时具有一定的保持转矩；启动和运行频率较低。
（3）混合式步进电动机：也叫永磁反应式、永磁感应式步进电动机，混合了永磁式和反应式的优点。其定子和四相反应式步进电动机没有区别（但同一相的两个磁极相对，且两个磁极上绕组产生的N、S极性必须相同），转子结构较为复杂（转子内部为圆柱形永磁铁，两端外套软磁材料，周边有小齿和槽）。一般为两相或四相；须供给正负脉冲信号；输出转矩较永磁式大（消耗功率相对较小）；步距角较永磁式小（一般为1.8度）；断电时无定位转矩；启动和运行频率较高；发展较快的一种步进电动机。
组环行分配器
根据输入信号的要求产生电机在不同状态下的开关波形信号处理
对环行分配器产生的开关信号波形进行PWM调制以及对相关的波形进行滤波整形处理3：推动级：对开关信号的电压，电流进行放大提升主开关电路
用功率元器件直接控制电机的各相绕组
保护电路
当绕组电流过大时产生关断信号对主回路进行关断，以保护电机驱动器和电机绕组
传感器
对电机的位置和角度进行实时监控，传回信号的产生装置成结构。
