| 外型尺寸 : | 咨询卖家（mm） | 品牌 : | 安科瑞 |
| 工作电流 : | 1.6/800（A） | 型号 : | ARD2F-1.6/K |
| 温控范围 : | -10-55（℃） | 适用电机功率 : | 咨询卖家（kw） |
| 加工定制 : | 是 | 工作电压 : | 380/660（V） |

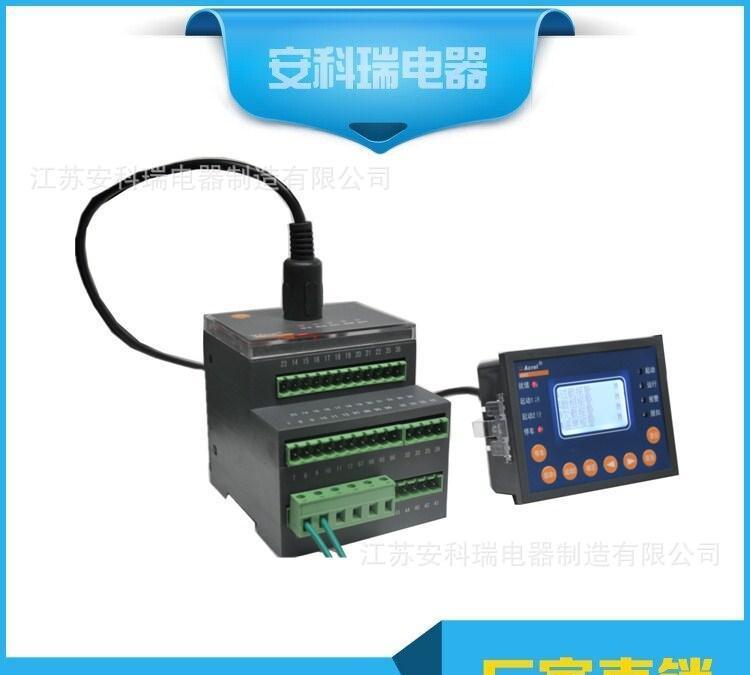

ARD2F-1.6/K 9路开关量输入电动机不平衡保护器
1、功能
ARD2F系列智能电动机保护器(以下简称保护器)，采用 新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC420mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

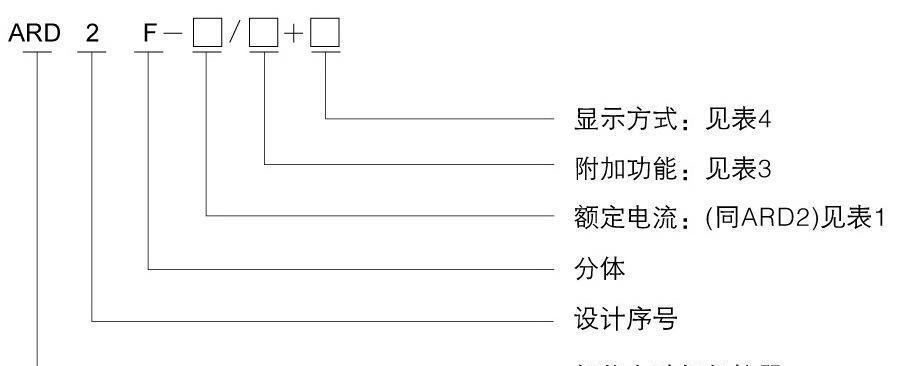

2、型号说明
附加功能
3、技术指标

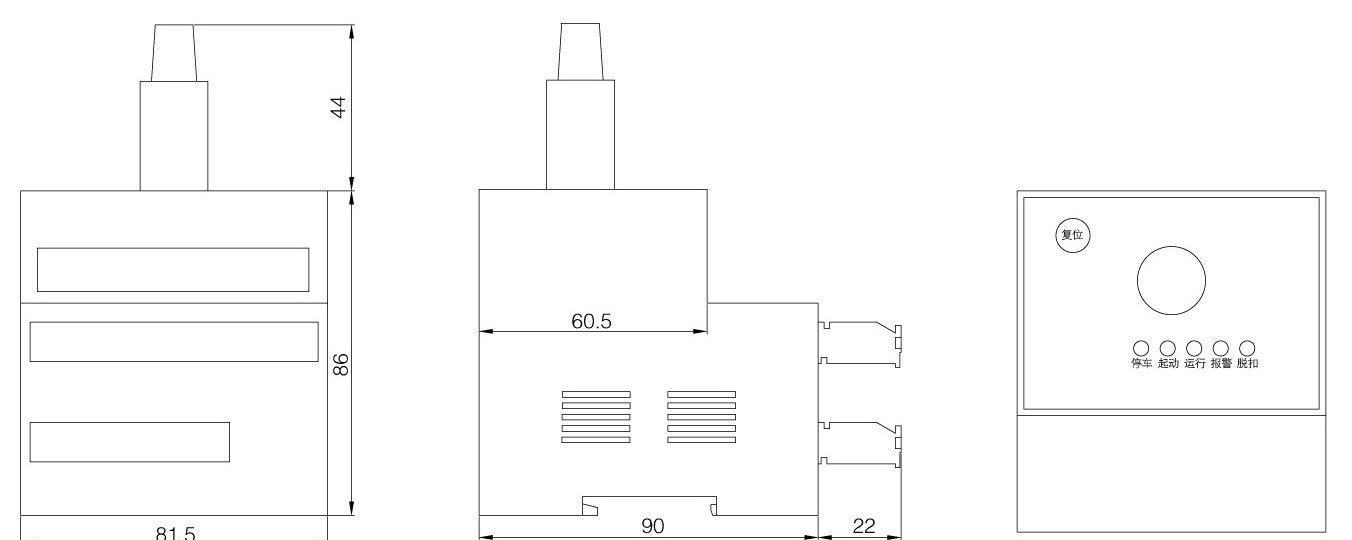

4、外形及尺寸(mm)
主体模块
显示单元
互感器
同ARD2互感器部分

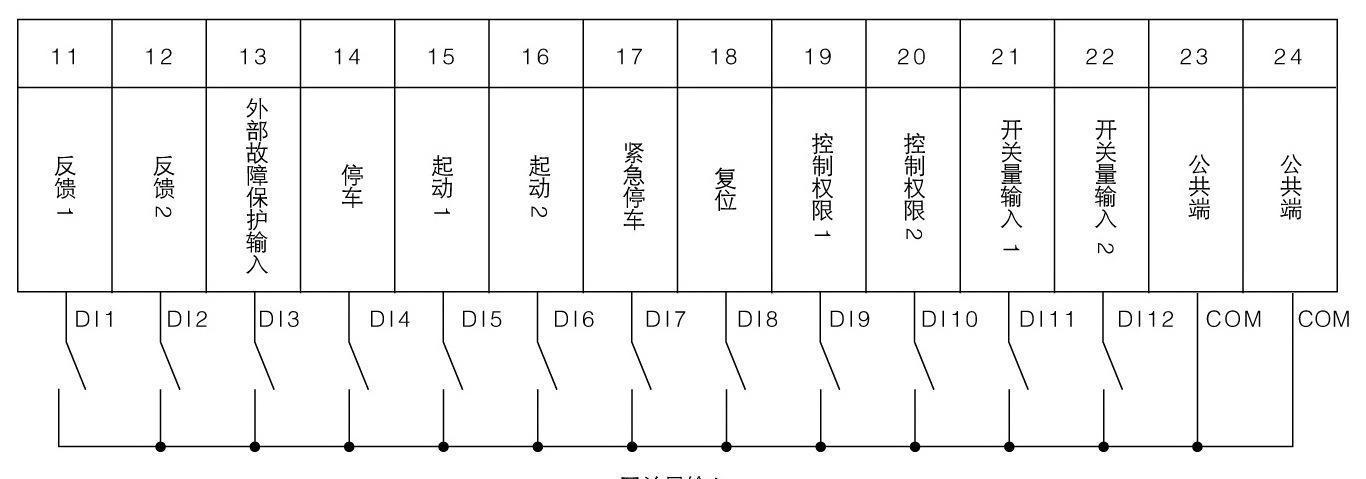

5、 接线端子
6、 应用方案
控制权限选择(除保护模式外)：90L显示单元按键本地控制、DI端就地控制、上位机通讯远程控制。DI9、DI10组合实现三位置权限选择。下表中“0”表示开关量输入未接通，“1”表示接通。
7、符合标准
GB14048.1-2000低压开关设备和控制设备总则
GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器
GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器
GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2006浪涌(冲击)抗扰度试验
适用环境
工作温度：-10+55
贮存温度：-20+65
相对湿度：595不结霜
海拔：2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
选配功能
Q 起动控制(包含K功能)
K 开关量输入
T 温度保护
J 报警
C 通讯接口
L 漏电保护
M 420mA模拟量输出
U 电压功能
SR SOE事件记录

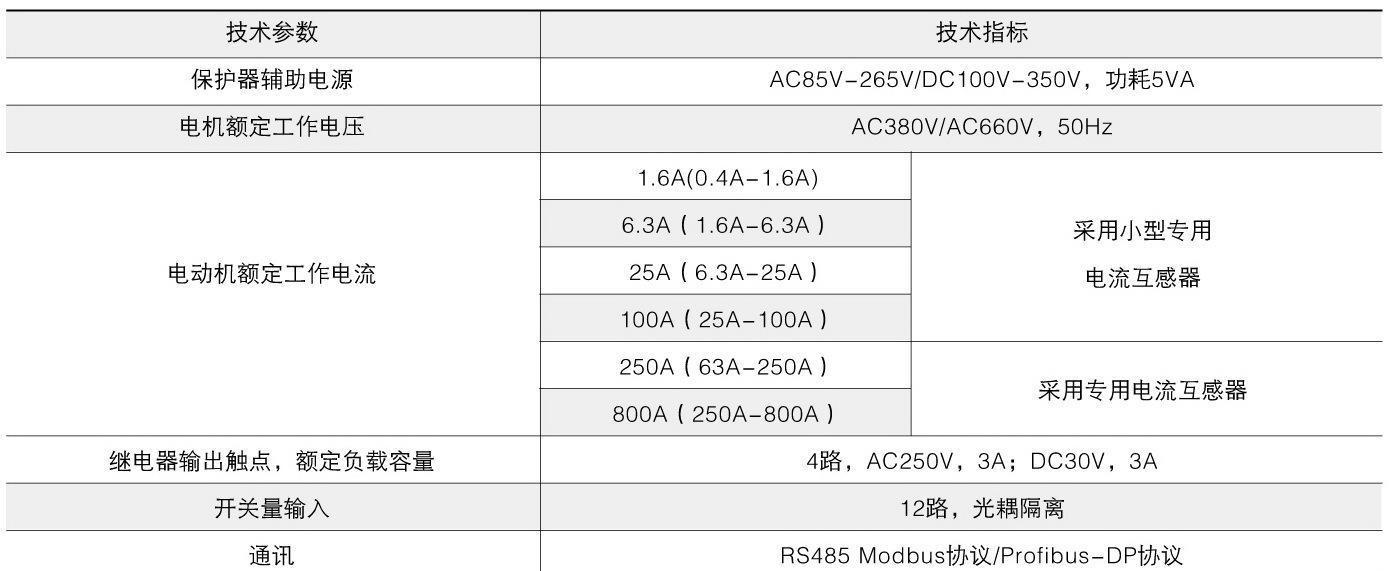

技术参数
保护器辅助电源
AC85V-265V/DC100V-350V
功耗5VA
电机额定工作电压
AC380V/AC660V，50Hz
电动机额定工作电流
1.6A(0.4A-1.6A) (采用小型专用电流互感器)
6.3A(1.6A-6.3A)(采用小型专用电流互感器)
25A(6.3A-25A)(采用小型专用电流互感器)
100A(25A-100A)(采用小型专用电流互感器)
250A(63A-250A)(采用专用电流互感器)
800A(250A-800A)(采用专用电流互感器)
继电器输出触点，额定负载容量
4路，AC250V，3A;DC30V，3A
开关量输入
12路，光耦隔离
SOE事件记录容量
8个事件记录
通讯
RS485 Modbus协议

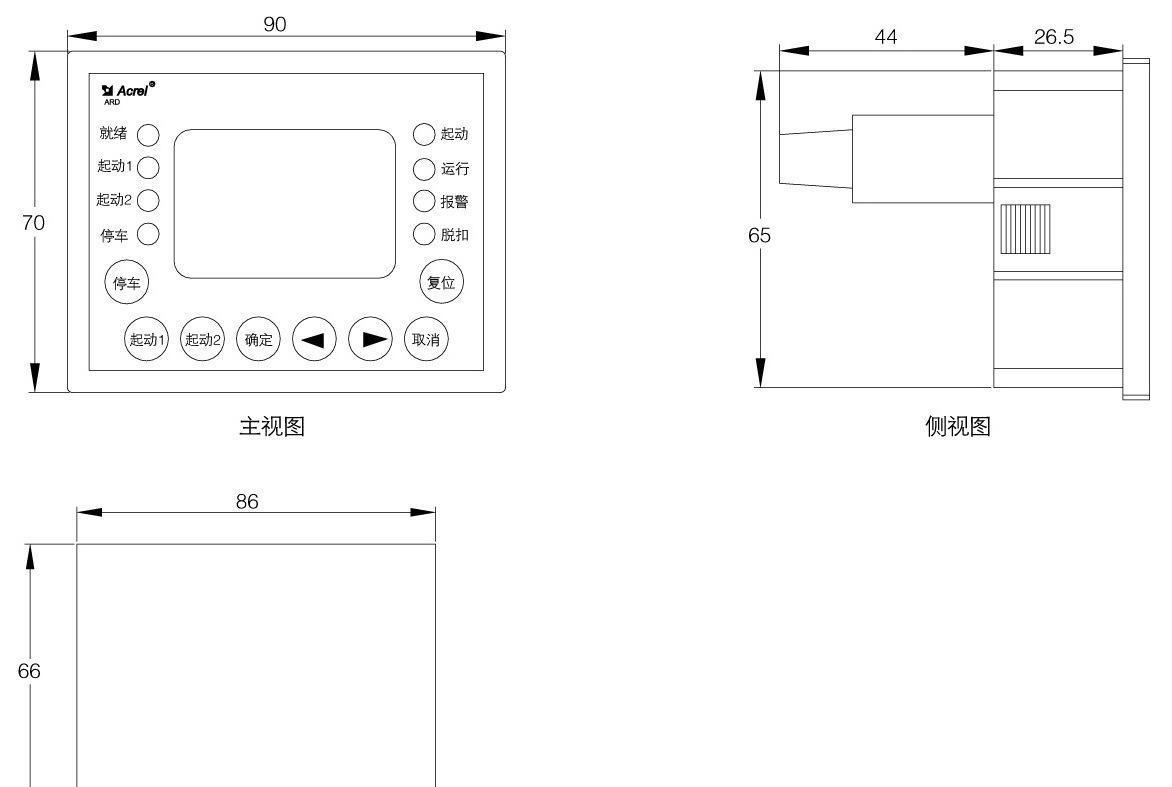

智能电动机保护器安装尺寸 (单位mm )
ARD2F主体安装方式为标准35mm导轨式安装
ARD2F显示模块安装方式为嵌入式，外形尺寸为90mm70mm，开孔尺寸为 86mm66mm，LCD液晶显示(90FL)。
专利及着作权
ARD2F智能电动机保护器专利：电动机保护器液晶显示单元--外观专利号2.4;智能电动机保护器--实用新型专利号2.3
范例
型 号：ARD2-25/CKSR
辅助电源：AC220V
电机额定电流：6.3A25A
应用场合：三相电机
测量参数：三相电流、三相平均电流
附加功能：RS485通讯、2路开关量输入、8个事件记录
型 号：ARD2F-25/CJMQTSR+90FL
辅助电源：AC220V
电机额定电流： 6.3A25A
应用场合：三相电机
测量参数：三相电流、PTC电阻值
附加功能：起动控制、温度保护、报警输出、RS485通讯接口、Modbus协议、4-20mA模拟量输出、8个SOE事件记录
显示方式：90FL(中文液晶显示)
型 号：ARD3-250/CLTUEpSR+90L
辅助电源：AC220V
电机额定电流： 63A250A
应用场合：三相电机
测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
显示方式：90L(中文液晶显示)
8、订货注意事项
如用户无特别注明，则互感器与保护器的连接线默认0.5m，保护器主体与显示单元的连接线默认1.5m。
如用户有特殊要求的(如单相电动机保护器、连接线长度、抗晃电等)需在订单中注明。
